Elasticsearch junto con Kibana nos permite visualizar de forma muy rápida y sencilla datos recolectados sin necesidad de programar ninguna interfaz web ni similar, por ese motivo vamos a integrar los logs de libmodsecurity con Elasticsearch. Podremos ver la lista de alertas, filtrar por diferentes campos y visualizar los ataques geolocalizándolos en un mapa.

La infraestructura ELK(Elasticsearch Logstash Kibana) se divide en cuatro capas:

• Filebeat: Colector de logs, este puede ser filebeat o cualquier otro, encargado de leer los ficheros de logs y enviarlos a Logstash.
• Logstash: Recibe los logs del colector, los procesa y los inserta en Elasticsearch.
• Elasticsearch: Base de datos donde se almacenan los registros procesados por Logstash.
• Kibana: Interfaz web para la visualización de los datos almacenados en Elasticsearch.

NOTA: Estrictamente hablando el servidor de Logstash puede ser prescindible ya que Filebeat es capaz de insertar registros directamente en Elastichsearch pero mediante Logstash podremos hacer manipulaciones de datos mas complejas que solo utilizando Filebeat.

Nuestro escenario se compondrá de un balanceador de carga, un servidor web que a su vez servirá la interfaz de Kibana y correrá Filebeat, un Logstash para procesar los datos recibidios y un Elastichsearch.

Empezamos compilando el haproxy:

Realizamos una configuración básica donde se enviará todo el tráfico al servidor web:

defaults
    timeout connect 5000
    timeout client  50000
    timeout server  50000

listen statistics
    bind *:9999
    mode http
    stats enable
    stats hide-version
    stats realm "HaStats"
    stats uri /stats
    stats auth admin:XXXXXXXXX

listen http-in
    bind *:80
    default_backend webnodes

backend webnodes
    mode http
    option forwardfor
    server webserver KIBANASERVER:80

Compilamos Elasticsearch:

NOTA: Puede aparecer el error:

[1]: max virtual memory areas vm.max_map_count [65530] is too low, increase to at least [262144]

En tal caso ajustamos el parámetro del kernel vm.max_map_count:

vm.max_map_count = 262144

Configuramos Elasticsearch para que se bindee a todas las interfaces de red y opere en modo mononodo:

network.host: 0.0.0.0
discovery.seed_hosts: []

Arrancamos el servicio:

Lo añadimos al runlevel por defecto:

Filtramos el tráfico de red para que solo se tenga acceso al Elasticsearch desde Logstash y Kibana:

Guardamos las reglas para que en caso de reinicio se carguen de forma automática:

Ahora en el servidor web compilamos Nginx, libmodsecurity y realizamos la configuración indicada en este artículo anterior.

En el servidor web tendremos también Kibana corriendo así que lo compilamos junto con una herramienta muy útil para parsear JSONs:

Indicamos a Kibana a que servidor Elasticsearch debe conectar, según el sistema de arranque que utilicemos lo haremos de un modo u otro, en mi caso es OpenRC:
To set a customized Elasticsearch instance:
 *   OpenRC: set ES_INSTANCE in /etc/conf.d/kibana
 *   systemd: set elasticsearch.url in /etc/kibana/kibana.yml

ES_INSTANCE=http://ELASTICSEARCHSERVER:9200

Bindeamos Kibana a todas la interfaces:

server.host: "0.0.0.0"

Arrancamos Kibana:

Metemos el servicio en el runlevel default:

Comprobamos que Kibana arranca y puede conectar al Elasticsearch:
http://KIBANASERVER:5601

Volvemos a bindearlo a localhost comentando la lí­nea:

#server.host: "0.0.0.0"

Reiniciamos el servicio para que aplique la nueva configuración:

Kibana no dispone de autenticación de forma nativa así que utilizaremos Nginx para ello, para generar el fichero de hashes es necesario instalar las apache-tools:

Generamos el fichero de hashes para el usuario kibanauser:

La configuración de Nginx quedaría del siguiente modo:

user nginx nginx;
worker_processes 1;

error_log /var/log/nginx/error_log info;

events {
    worker_connections 1024;
    use epoll;
}

http {
    include /etc/nginx/mime.types;
    default_type application/octet-stream;

    log_format main
        '$remote_addr - $remote_user [$time_local] '
        '"$request" $status $bytes_sent '
        '"$http_referer" "$http_user_agent" '
        '"$gzip_ratio"';

    client_header_timeout 10m;
    client_body_timeout 10m;
    send_timeout 10m;

    connection_pool_size 256;
    client_header_buffer_size 1k;
    large_client_header_buffers 4 2k;
    request_pool_size 4k;

    gzip off;

    output_buffers 1 32k;
    postpone_output 1460;

    sendfile on;
    tcp_nopush on;
    tcp_nodelay on;

    keepalive_timeout 75 20;
    ignore_invalid_headers on;
    index index.php;

    server {
        listen 0.0.0.0;
        server_name modsecurityTest.alfaexploit.com;

        access_log /var/log/nginx/modsecurityTest.access_log main;
        error_log /var/log/nginx/modsecurityTest.error_log info;

        root /var/www/modsecurityTest/;
        location ~* \.php$ {
            fastcgi_index   index.php;
            fastcgi_pass    127.0.0.1:9000;
            include         fastcgi_params;
            fastcgi_param   SCRIPT_FILENAME    $document_root$fastcgi_script_name;
            fastcgi_param   SCRIPT_NAME        $fastcgi_script_name;
        }
    }
    server {
        listen 8080 default_server;
        listen [::]:8080 default_server;

        auth_basic "Restricted Access";
        auth_basic_user_file /etc/nginx/htpasswd.users;

        index index.html index.htm index.nginx-debian.html;

        server_name _;

        location / {
            proxy_pass http://localhost:5601;
            proxy_http_version 1.1;
            proxy_set_header Upgrade $http_upgrade;
            proxy_set_header Connection 'upgrade';
            proxy_set_header Host $host;
            proxy_cache_bypass $http_upgrade;
        }
    }
}

Reiniciamos el servicio:

Comprobamos la autenticación funciona:
http://KIBANASERVER:8080
kibanauser
PASSWORD

Ahora dejamos de lado el servidor web para centrarnos en el de Logstash, compilamos el software:

En la configuración de Logstash spliteamos los mensajes para hacer que cada [transaction][messages][message] sea un evento independiente, si el mensaje es nulo eliminamos el evento, en caso contrario alertmessage: [transaction][messages][message]

input {
  beats {
    port => 5044
    host => "0.0.0.0"
  }
}

filter {
  # Split by transaction-messages: The split filter clones an event by splitting one of its fields and placing each value resulting from the split into a clone of the original event
  split {
    field => "[transaction][messages]"
  }

  # Assign attackerip field depending of direct traffic or load balanced
  if ([transaction][request][headers][X-Forwarded-For]) {
    mutate {
      add_field => {
        "attackerip" => "%{[transaction][request][headers][X-Forwarded-For]}"
      }
    }
  } else {
    mutate {
      add_field => {
        "attackerip" => "%{[transaction][client_ip]}"
      }
    }
  }

  # Delete not matched rules messages
  if [transaction][messages][message] == "" {
    drop {}
  } else {
    # Delete anomaly score checks and internal messages
    if [transaction][messages][details][data] == "" {
      drop {}
    } else {
      mutate {
        add_field => {
          "alertmessage" => "%{[transaction][messages][message]}"
        }
        add_field => {
          "alertdata" => "%{[transaction][messages][details][data]}"
        }
        remove_field => [ "[transaction][messages]" ]
      }
    }
  }
  # Geoip: Geoip filter is not supposed to try to populate if the source is a private IP address. It only works on public address.
  geoip { source => "attackerip" }
}

output {
  elasticsearch {
    hosts => "ELASTICSEARCHSERVER:9200"
  }
}

Arrancamos el servicio:

Lo añadimos al runlevel por defecto:

Filtramos el tráfico para que solo el servidor web pueda enviarnos logs a procesar:

Guardamos las reglas para que en caso de reinicio se carguen de forma automática:

Una forma de debugear problemas en Logstash es enviar la salida a un fichero de texto en formato JSON de este modo podremos ver si los filtros se aplican correctamente antes de enviar los datos al Elasticsearch:

output {
  file {
    codec => "json"
    path => "/tmp/grok.log"
  }
}

Podemos visualizar la salida haciéndola pasar por jq:

Otra opción es arrancarlo de forma manual en foreground de este modo podremos ver posibles errores:

Tan solo queda instalar Filebeat en el servidor web para que parsee los logs y los envíe al Logstash, para ello nos aseguramos de que libmodsecurity guarde los ficheros de logs de modo concurrente en el directorio indicado:

SecAuditLogType Concurrent
SecAuditLogStorageDir /opt/modsecurity/var/audit

Aplicamos la configuración:

Instalamos Filebeat:

Configuramos Filebeat para que lea los ficheros generados por libmodsecurity y los envíe al Logstash:

filebeat.inputs:
- type: log
  enabled: true
  paths:
    - /opt/modsecurity/var/audit/*/*/*
  json.keys_under_root: true
  encoding: utf-8
  document_type: mod_security
  close_eof: true
  scan_frequency: 5s
  clean_*: true

output.logstash:
  hosts: ["LOGSTASHSERVER:5044"]

Arrancamos el servicio:

Lo añadimos al runlevel por defecto:

Comprobamos que esté parseando los ficheros indicados:

2019-11-22T14:42:47.905+0100 INFO log/harvester.go:253 Harvester started for file: /opt/modsecurity/var/audit/20191122/20191122-1339/20191122-133905-157442634521.237997

Si todo funciona correctamente ya debemos de poder visualizar los datos obtenidos en Kibana, pero primero debemos generar un índice en Elasticsearch, para ello accedemos a Kibana -> Discover y aplicamos el index pattern logstash-*

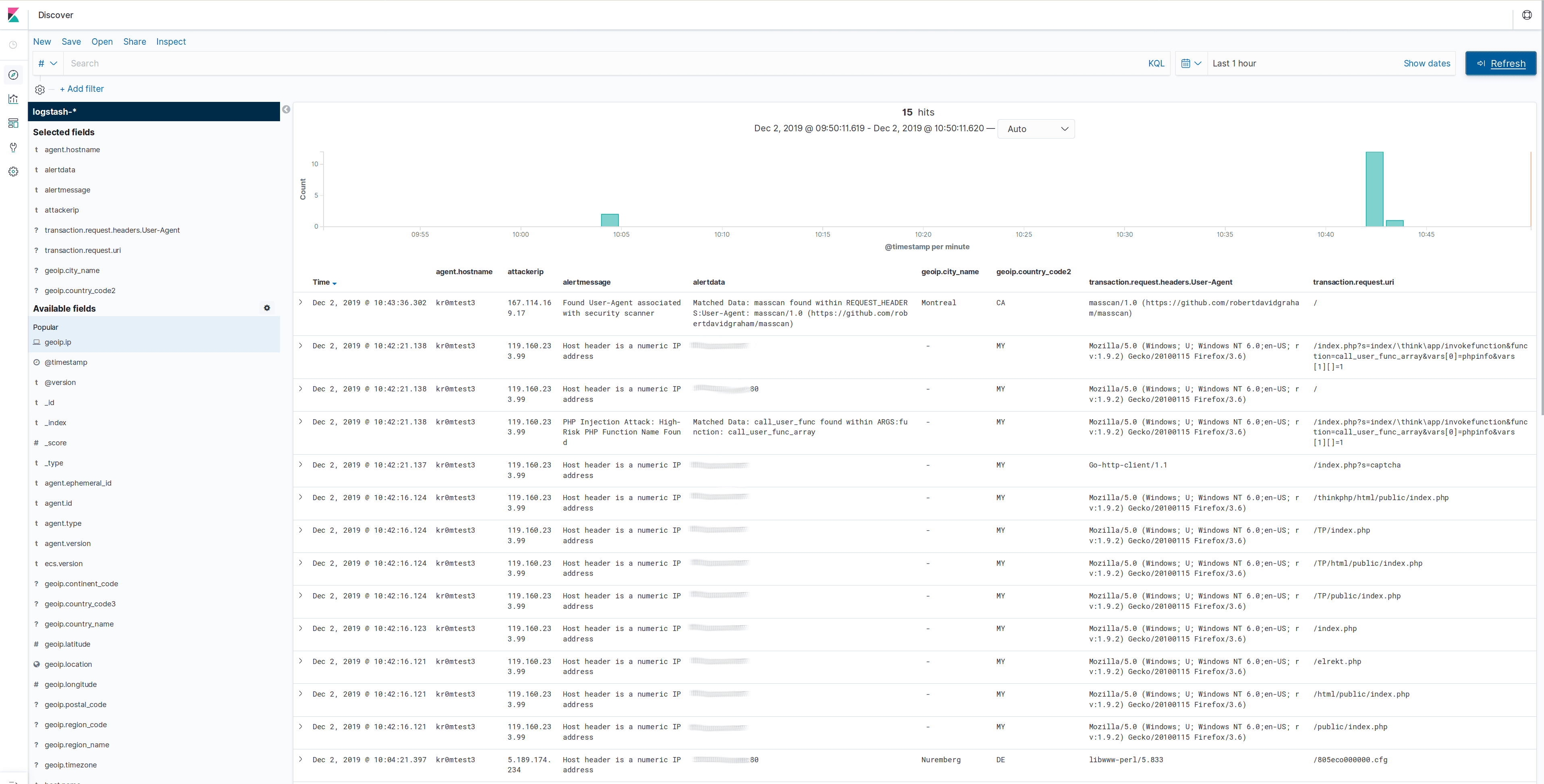

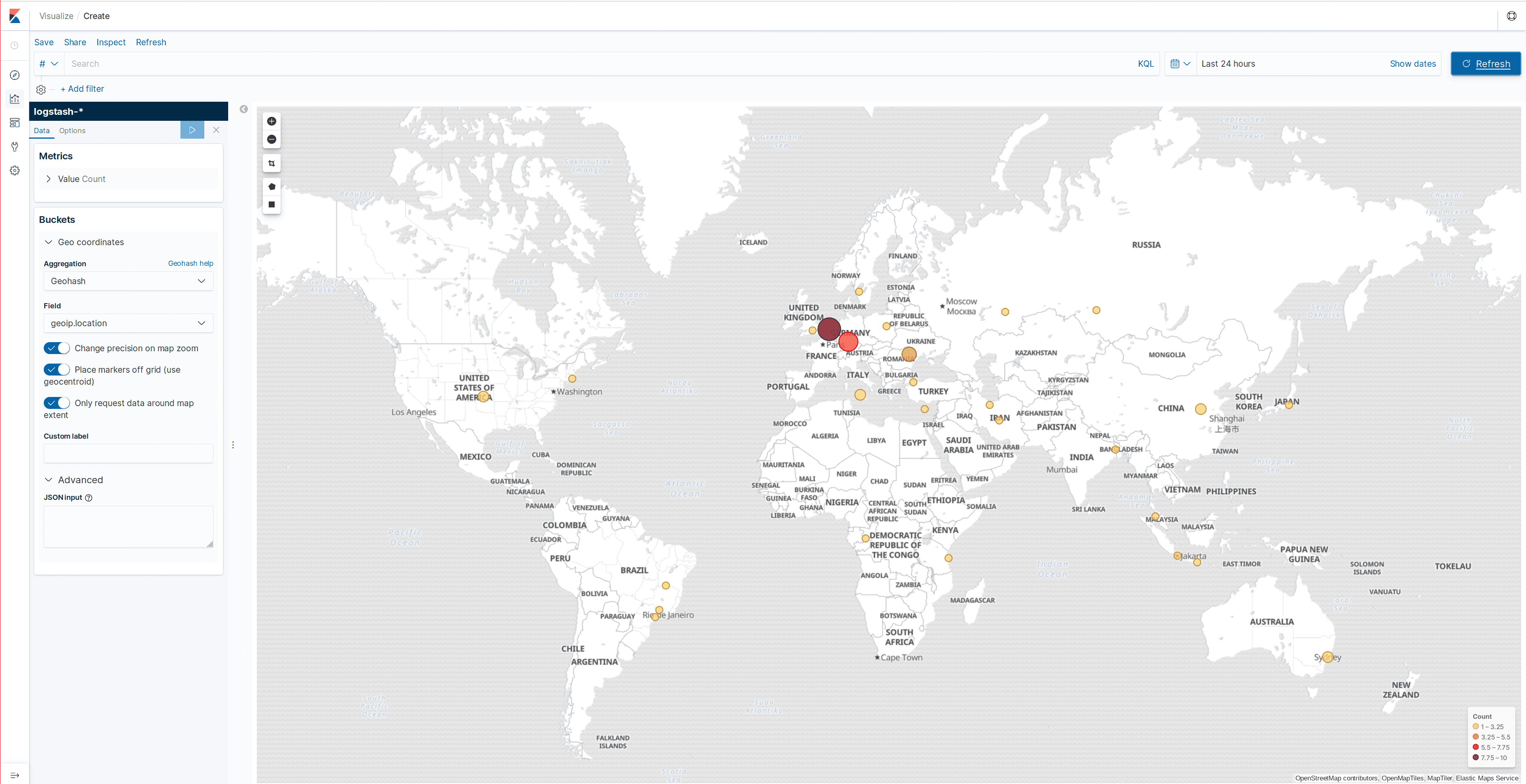

En las siguientes capturas podemos ver unas muestras de logs y del mapa de geolocalización:

Filebeat se puede debugear arrancándolo de forma manual e indicándole que muestre todos los mensajes que vaya a publicar:

filebeat -e -d "*" -c /etc/filebeat/filebeat.yml
