Para poder cargar el SO desde nuestro bootloader tendremos que ser capaces de leer desde el disco, almacenar esta información en la memoria RAM y finalmente ejecutar las instrucciones que hemos cargado, en este artículo aprenderemos como leer y cargar estos datos.
Antes de comenzar es recomendable que leas estos artículos anteriores:
Mediante la interrupción 0x13 de la BIOS podemos tener acceso al disco.

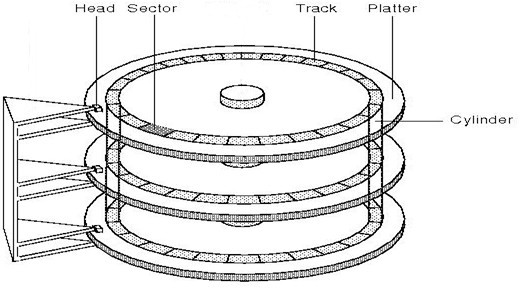

Para indicar la posición desde la que queremos empezar a leer datos utilizaremos la nomenclatura Cylinder-Head-Sector (CHS)
- Un disco duro posee varios platos cada uno de ellos tiene una cabeza por cada lado del plato
- Los platos tienen pistas, estas son circunferencias de distintos radios
- Las pistas están divididas en sectores
- Las pistan de un mismo radio de los distintos platos conforman lo que se llama cilindro
Los parámetros necesarios para la lectura son:
*ah*: 0x02
*al*: Número de sectores a leer (tiene que ser mayor que 0)
*es:bx*: Segmento y offset de la memoria RAM donde guardar los datos leídos.
*ch*: Número de cilindro
*cl*: Número de sector donde empezar a leer
*dh*: Número de cabeza
Disco a utilizar:
*dl* = 00h: Primera disquetera (Unidad "A:")
*dl* = 01h: Segunda disquetera (Unidad "B:")
*dl* = 80h: Primer disco duro
*dl* = 81h: Segundo disco duro
*dl* = FFh: Último disco duro soportado por la BIOS
Como vemos todos los registros de propósito general quedan utilizados, pero para comprobar que se hayan leído el número correcto de bytes necesitamos guardar N(número de bytes a leer) en algún sitio, como no quedan registros realizaremos un pequeño truco:
- Asignaremos N a dh: mov dh, 2
- Cuando lleguemos a la función de lectura apilamos el registro dx: push dx
- Seteamos dl/dh para indicar el disco y la cabecera a utilizar: mov dl, 0x80/mov dh, 0x00
- Realizamos la lectura del disco
- Popeamos el último valor de la pila a dx: pop dx
- Comparamos al con dh: cmp al, dh
Este sistema es aplicable para todos los registros, tan solo debemos recordar el orden en que los pusheamos para luego popearlos al registro correcto.
La idea final de todo esto es leer el SO del disco, cargarlo en RAM y empezar a ejecutar las instrucciones que hemos acabado de cargar, pero en nuestro ejemplo simplemente escribiremos datos en los dos siguientes sectores del disco y los leeremos, cabe recordar que el primer sector(512bytes) es el propio bootloader que estamos escribiendo.
Si se produce algún error leyendo los datos el registro cf será seteado a 1, podremos consultar el código de error en el registro ah, además podemos comprobar que se haya leído el número correcto de sectores consultando el valor del registro al.
En nuestro código vamos a escribir nuestro bootloader en el primer sector, rellenar el segundo con los valores “dada” y el tercero con los valores “face”, luego leeremos estos sectores y dejaremos el contenido en una posición de memoria, finalmente leeremos de la RAM los dos últimos bytes de cada sector para comprobar que la lectura ha sido correcta pero estos valores son hexadecimal y nuestra función de impresión por pantalla solo imprime carácteres ASCII del 0 al 255, no podemos pasarle al=AA int10, para poder imprimirlos tendremos que hacer una conversión hex-ascii.
vi boot_sect_main.asm
[org 0x7c00]
mov bp, 0x8000 ; set the stack safely away from us
mov sp, bp
mov bx, 0x9000 ; memory position where to save read data from disk
mov dh, 2 ; we need to have a copy of the sectors to read in dh registers
; in that way we will be able to check against al after read operation and check if we readed the correct number of sectors
call disk_load
mov dx, [0x9000] ; retrieve the first sector after boot sector, 0xdada
call print_hex
call print_nl
mov dx, [0x9000 + 512] ; retrieve the second sector after boot sector, 0xface
call print_hex
jmp $
%include "./boot_sect_print.asm"
%include "./boot_sect_print_hex.asm"
%include "./boot_sect_disk.asm"
; Magic number
times 510 - ($-$$) db 0
dw 0xaa55
; write two sectors with distinct data each one
times 256 dw 0xdada ; sector 2 = 512 bytes
times 256 dw 0xface ; sector 3 = 512 bytes
vi boot_sect_disk.asm
; load 'dh' sectors from drive 'dl' into ES:BX
disk_load:
pusha; save all registers to stack before executing function
push dx; save dx to stack, we are goig to use dl/dh meanwhile
mov ah, 0x02 ; read from disk action when int13 is fired
mov dl, 0x80 ; use first hard disk
mov al, dh ; number of sectors to read
mov dh, 0x00 ; use first header
mov ch, 0x00 ; read from first cilinder(track)
mov cl, 0x02 ; sector number to start reading
int 0x13 ; BIOS interrupt
jc disk_error ; if error (stored in the carry bit)
pop dx; recover dx content from stack
cmp al, dh ; BIOS also sets 'al' to the # of sectors read. Compare it.
jne sectors_error
popa; restore registers state
ret
disk_error:
mov bx, DISK_ERROR
call print
call print_nl
mov dh, ah ; ah = error code, dl = disk drive that dropped the error
call print_hex ; check out the code at http://stanislavs.org/helppc/int_13-1.html
jmp disk_loop
sectors_error:
mov bx, SECTORS_ERROR
call print
disk_loop:
jmp $
DISK_ERROR: db "Disk read error", 0
SECTORS_ERROR: db "Incorrect number of sectors read", 0
vi boot_sect_print_hex.asm
; memory address to be readed is stored in dx register
print_hex:
pusha
mov cx, 0 ; loop control counter
; Strategy: get the last char of 'dx', then convert to ASCII
; Numeric ASCII values: '0' (ASCII 0x30) to '9' (0x39), so just add 0x30 to byte N.
; For alphabetic characters A-F: 'A' (ASCII 0x41) to 'F' (0x46) we'll add 0x40
; Then, move the ASCII byte to the correct position on the resulting string
hex_loop:
cmp cx, 4 ; loop 4 times, we only print last 4 bytes of the sector
je end
; 1. convert last char of 'dx' to ascii
mov ax, dx ; we will use 'ax' as our working register
and ax, 0x000f ; 0x1234 -> 0x0004 by masking first three to zeros
add al, 0x30 ; add 0x30 to N to convert it to ASCII "N"
cmp al, 0x39 ; if > 9, add extra 8 to represent 'A' to 'F'
jle step2
add al, 7 ; 'A' is ASCII 65 instead of 58, so 65-58=7
step2:
; 2. get the correct position of the string to place our ASCII char
; bx <- base address + string length - index of char
mov bx, HEX_OUT + 5 ; base + length
sub bx, cx ; our index variable
mov [bx], al ; copy the ASCII char on 'al' to the position pointed by 'bx'
ror dx, 4 ; 0x1234 -> 0x4123 -> 0x3412 -> 0x2341 -> 0x1234
; increment index and loop
add cx, 1
jmp hex_loop
end:
; prepare the parameter and call the function
; remember that print receives parameters in 'bx'
mov bx, HEX_OUT
call print
popa
ret
HEX_OUT:
db '0x0000',0 ; reserve memory for our new string
vi boot_sect_print.asm
; ---- print function ----
print:
pusha
; keep this in mind:
; while (string[i] != 0) { print string[i]; i++ }
; the comparison for string end (null byte)
start:
mov al, [bx] ; 'bx' is the base address for the current char
cmp al, 0
je done
mov ah, 0x0e; tty mode
int 0x10 ; print char
; increment pointer to next byte and do next loop
add bx, 1
jmp start
done:
popa
ret
; ---- print function ----
; ---- print_nl function ----
print_nl:
pusha
mov ah, 0x0e
mov al, 0x0a ; newline char
int 0x10
mov al, 0x0d ; carriage return
int 0x10
popa
ret
; ---- print_nl function ----
Generamos la imagen:
nasm -f bin boot_sect_main.asm -o boot_sect_main.bin
Si dumpeamos el contenido de nuestra imagen de disco duro podremos ver claramente el bootsector seguido de nuestro segundo sector y el tercero:
xxd boot_sect_main.bin
00000000: bd00 8089 ecbb 0090 b602 e866 008b 1600 ...........f....
00000010: 90e8 2b00 e81b 008b 1600 92e8 2100 ebfe ..+.........!...
00000020: 608a 073c 0074 09b4 0ecd 1083 c301 ebf1 `..<.t..........
00000030: 61c3 60b4 0eb0 0acd 10b0 0dcd 1061 c360 a.`..........a.`
00000040: b900 0083 f904 741c 89d0 83e0 0f04 303c ......t.......0<
00000050: 397e 0204 07bb 717c 29cb 8807 c1ca 0483 9~....q|).......
00000060: c101 ebdf bb6c 7ce8 b6ff 61c3 3078 3030 .....l|...a.0x00
00000070: 3030 0060 52b4 02b2 8088 f0b6 00b5 00b1 00.`R...........
00000080: 02cd 1372 075a 38f0 7512 61c3 bba4 7ce8 ...r.Z8.u.a...|.
00000090: 8eff e89d ff88 e6e8 a5ff eb06 bbb4 7ce8 ..............|.
000000a0: 7eff ebfe 4469 736b 2072 6561 6420 6572 ~...Disk read er
000000b0: 726f 7200 496e 636f 7272 6563 7420 6e75 ror.Incorrect nu
000000c0: 6d62 6572 206f 6620 7365 6374 6f72 7320 mber of sectors
000000d0: 7265 6164 0000 0000 0000 0000 0000 0000 read............
000000e0: 0000 0000 0000 0000 0000 0000 0000 0000 ................
000000f0: 0000 0000 0000 0000 0000 0000 0000 0000 ................
00000100: 0000 0000 0000 0000 0000 0000 0000 0000 ................
00000110: 0000 0000 0000 0000 0000 0000 0000 0000 ................
00000120: 0000 0000 0000 0000 0000 0000 0000 0000 ................
00000130: 0000 0000 0000 0000 0000 0000 0000 0000 ................
00000140: 0000 0000 0000 0000 0000 0000 0000 0000 ................
00000150: 0000 0000 0000 0000 0000 0000 0000 0000 ................
00000160: 0000 0000 0000 0000 0000 0000 0000 0000 ................
00000170: 0000 0000 0000 0000 0000 0000 0000 0000 ................
00000180: 0000 0000 0000 0000 0000 0000 0000 0000 ................
00000190: 0000 0000 0000 0000 0000 0000 0000 0000 ................
000001a0: 0000 0000 0000 0000 0000 0000 0000 0000 ................
000001b0: 0000 0000 0000 0000 0000 0000 0000 0000 ................
000001c0: 0000 0000 0000 0000 0000 0000 0000 0000 ................
000001d0: 0000 0000 0000 0000 0000 0000 0000 0000 ................
000001e0: 0000 0000 0000 0000 0000 0000 0000 0000 ................
000001f0: 0000 0000 0000 0000 0000 0000 0000 55aa ..............U.
00000200: dada dada dada dada dada dada dada dada ................
00000210: dada dada dada dada dada dada dada dada ................
00000220: dada dada dada dada dada dada dada dada ................
00000230: dada dada dada dada dada dada dada dada ................
00000240: dada dada dada dada dada dada dada dada ................
00000250: dada dada dada dada dada dada dada dada ................
00000260: dada dada dada dada dada dada dada dada ................
00000270: dada dada dada dada dada dada dada dada ................
00000280: dada dada dada dada dada dada dada dada ................
00000290: dada dada dada dada dada dada dada dada ................
000002a0: dada dada dada dada dada dada dada dada ................
000002b0: dada dada dada dada dada dada dada dada ................
000002c0: dada dada dada dada dada dada dada dada ................
000002d0: dada dada dada dada dada dada dada dada ................
000002e0: dada dada dada dada dada dada dada dada ................
000002f0: dada dada dada dada dada dada dada dada ................
00000300: dada dada dada dada dada dada dada dada ................
00000310: dada dada dada dada dada dada dada dada ................
00000320: dada dada dada dada dada dada dada dada ................
00000330: dada dada dada dada dada dada dada dada ................
00000340: dada dada dada dada dada dada dada dada ................
00000350: dada dada dada dada dada dada dada dada ................
00000360: dada dada dada dada dada dada dada dada ................
00000370: dada dada dada dada dada dada dada dada ................
00000380: dada dada dada dada dada dada dada dada ................
00000390: dada dada dada dada dada dada dada dada ................
000003a0: dada dada dada dada dada dada dada dada ................
000003b0: dada dada dada dada dada dada dada dada ................
000003c0: dada dada dada dada dada dada dada dada ................
000003d0: dada dada dada dada dada dada dada dada ................
000003e0: dada dada dada dada dada dada dada dada ................
000003f0: dada dada dada dada dada dada dada dada ................
00000400: cefa cefa cefa cefa cefa cefa cefa cefa ................
00000410: cefa cefa cefa cefa cefa cefa cefa cefa ................
00000420: cefa cefa cefa cefa cefa cefa cefa cefa ................
00000430: cefa cefa cefa cefa cefa cefa cefa cefa ................
00000440: cefa cefa cefa cefa cefa cefa cefa cefa ................
00000450: cefa cefa cefa cefa cefa cefa cefa cefa ................
00000460: cefa cefa cefa cefa cefa cefa cefa cefa ................
00000470: cefa cefa cefa cefa cefa cefa cefa cefa ................
00000480: cefa cefa cefa cefa cefa cefa cefa cefa ................
00000490: cefa cefa cefa cefa cefa cefa cefa cefa ................
000004a0: cefa cefa cefa cefa cefa cefa cefa cefa ................
000004b0: cefa cefa cefa cefa cefa cefa cefa cefa ................
000004c0: cefa cefa cefa cefa cefa cefa cefa cefa ................
000004d0: cefa cefa cefa cefa cefa cefa cefa cefa ................
000004e0: cefa cefa cefa cefa cefa cefa cefa cefa ................
000004f0: cefa cefa cefa cefa cefa cefa cefa cefa ................
00000500: cefa cefa cefa cefa cefa cefa cefa cefa ................
00000510: cefa cefa cefa cefa cefa cefa cefa cefa ................
00000520: cefa cefa cefa cefa cefa cefa cefa cefa ................
00000530: cefa cefa cefa cefa cefa cefa cefa cefa ................
00000540: cefa cefa cefa cefa cefa cefa cefa cefa ................
00000550: cefa cefa cefa cefa cefa cefa cefa cefa ................
00000560: cefa cefa cefa cefa cefa cefa cefa cefa ................
00000570: cefa cefa cefa cefa cefa cefa cefa cefa ................
00000580: cefa cefa cefa cefa cefa cefa cefa cefa ................
00000590: cefa cefa cefa cefa cefa cefa cefa cefa ................
000005a0: cefa cefa cefa cefa cefa cefa cefa cefa ................
000005b0: cefa cefa cefa cefa cefa cefa cefa cefa ................
000005c0: cefa cefa cefa cefa cefa cefa cefa cefa ................
000005d0: cefa cefa cefa cefa cefa cefa cefa cefa ................
000005e0: cefa cefa cefa cefa cefa cefa cefa cefa ................
000005f0: cefa cefa cefa cefa cefa cefa cefa cefa ................
xdd nos pinta a la derecha cualquier valor que sea ASCII, como da,cd,fa no son valores comprendidos entre 0-255 no es capaz de pintarlos, este es justo el mismo problema que hemos tenido nosotros y por lo que hemos tenido que convertir estos valores a ASCII.
Cargamos la imagen en Qemu:
qemu-system-x86_64 boot_sect_main.bin
SeaBIOS (version rel-1.12.1-0-ga5cab58e9a3f-prebuilt.qemu.org)
iPXE (http://ipxe.org) 00:03.0 C980 PCI2.10 PnP PMM+07F91410+07EF1410 C980
Booting from Hard Disk...
0xDADA
0xFACE
Ya leemos del disco y guardamos lo leído en una parte de la RAM.
