GNS3 + Router Cisco + Router Mikrotik-QEmu + Hosts VirtualBox

En este artículo vamos a hacer uso de un número de tecnologías muy vario pinto, con ellas podremos simular prácticamente cualquier escenario de red que necesitemos. GNS3 Simulador de redes muy completo, Dinamyps Emular de hardware Cisco, QEmu Emulador de procesadores y software de virtualización, VirtualBox Software de virtualización.

En este escenario vamos a utilizar un router Cisco, uno Mikrotik y dos máquinas virtuales Gentoo que actuarán como hosts, el tener máquinas virtuales reales nos permitirá una mayor flexibilidad y poder probar cualquier tipo de ataque/exploit sobre routers Mikrotik o Cisco.

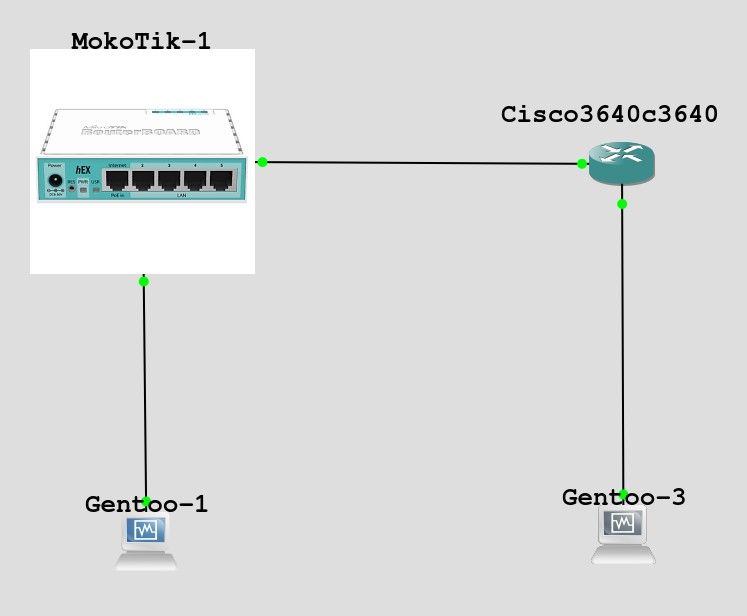

Habrá 3 redes:

Entre la Gentoo-1 y el router Mikrotik: 192.168.2.0/24
Entre el router Mikrotik y el router Cisco: 192.168.1.0/24
Entre el router Cisco y la Gentoo-3: 192.168.3.0/24

Instalamos todo lo necesario:

emerge -av app-emulation/qemu net-misc/gns3-server net-misc/gns3-gui app-emulation/dynamips net-misc/ubridge

Para poder enlazar la arquitectura de red de GNS3 con las máquinas virtuales de VBox se utilizarán ubridges , añadimos el usuario que correrá el software VBox, GNS3 y Qemu al grupo ubridge:

gpasswd -a kr0m ubridge

Arrancamos GNS3:

gns3

Configuramos el path del binario ubridge:

Edit -> Preferences -> Server -> Ubirdge path:
/usr/bin/ubridge

Creamos las máquinas virtuales de Qemu y VirtualBox en la config de este modo aparecerán como disponibles en el menú de elementos de red disponibles:

Edit -> Preferences -> Qemu -> Qemu VMs:
New

Edit -> Preferences -> VirtualBox -> VirtualBox VMs:
New

Creamos una imagen de disco de 1G donde instalaremos RouterOS de Mikrotik:

qemu-img create -f qcow2 mikrotik.img 1024M

Nos bajamos la imagen de instalación de RouterOS de la web de Mikrotik:
https://mikrotik.com/download/archive

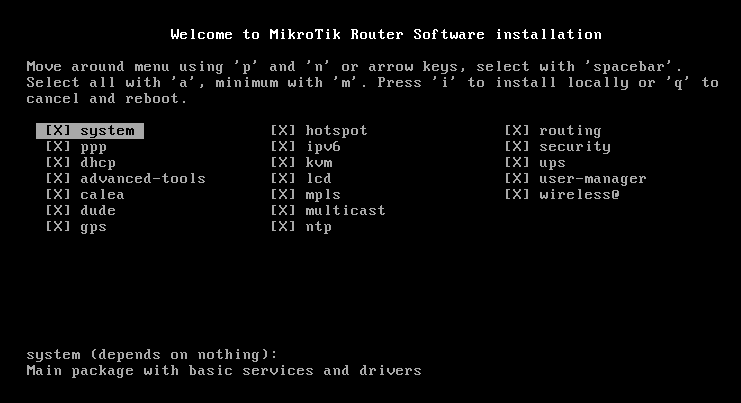

Arrancamos desde la ISO e instalamos el SO y las tools:

qemu-system-x86_64 mikrotik.img -boot d -cdrom mikrotik-6.40.9.iso

Arrancamos el router desde el disco duro:

qemu-system-x86_64 mikrotik.img -boot c

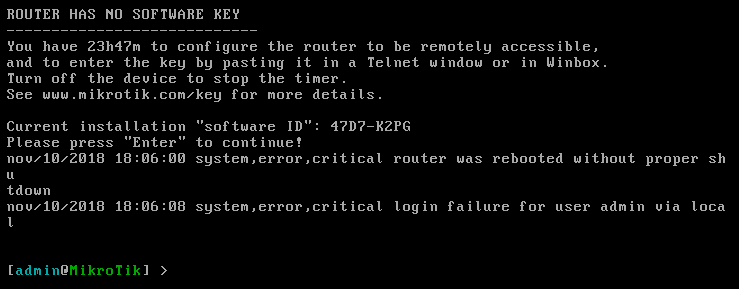

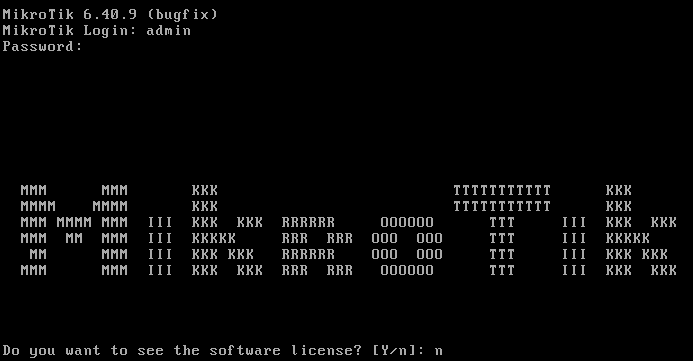

Hacemos login en el router:

admin
ENTER

Configuramos las dos interfaces y le hacemos saber por routing estático que la red 192.168.3.0/24 es accesible a través de 192.168.1.2:

[admin@MikroTik] >
/ip address
add address=192.168.1.1/24 interface=ether1 network=192.168.1.0
add address=192.168.2.1/24 interface=ether2 network=192.168.2.0
/ip route add dst-address=192.168.3.0/24 gateway=192.168.1.2

Configuramos en el router Cisco las dos interfaces y le hacemos saber por routing estático que la red 192.168.2.0/24 es accesible a través de 192.168.1.1:

Cisco3640c3640#configure terminal
Cisco3640c3640(config)#interface FastEthernet0/0
Cisco3640c3640(config-if)#ip address 192.168.1.2 255.255.255.0
Cisco3640c3640(config-if)#no shutdown
Cisco3640c3640(config-if)#exit

Cisco3640c3640(config)#interface fastEthernet1/0
Cisco3640c3640(config-if)#ip address 192.168.3.1 255.255.255.0
Cisco3640c3640(config-if)#no shutdown
Cisco3640c3640(config-if)#exit

Cisco3640c3640(config)#ip route 192.168.2.0 255.255.255.0 192.168.1.1
Cisco3640c3640(config)#end
Cisco3640c3640#copy running-config startup-config

NOTA: Al meter máquinas virtuales de VirtualBox desde GNS3 (arrastrando desde la izquierda) estas directamente tendrán la config de red con ubridge.

Configuramos la ip y el gw de la primera Gentoo:

ifconfig enp0s3 192.168.2.2 netmask 255.255.255.0
route add -net 192.168.2.0/24 dev enp0s3
route add default gw 192.168.2.1

Configuramos la ip y el gw de la segunda Gentoo:

ifconfig enp0s3 192.168.3.2 netmask 255.255.255.0
route add -net 192.168.3.0/24 dev enp0s3
route add default gw 192.168.3.1

Ahora las dos redes ya están enrutadas y totalmente accesibles.
