MercuryOS Hardware I/O

Históricamente la CPU se comunicaba directamente con los controladores de dispositivos, pero esto implicaba que la CPU tuviese que bajar su velocidad a la del dispositivo mas lento del sistema. Para evitar este problema actualmente la CPU se comunica con el bus controller, este a su vez se comunicará con el bus controller de esa tecnología conformando de esta manera una jerarquía de buses, esta jerarquía es necesaria para no forzar al bus controller superior a trabajar a la velocidad del dispositivo mas lento. En este artículo aprenderemos como comunicarnos con los dispositivos mediante I/O ports.

Antes de comenzar es recomendable que leas estos artículos anteriores:

A diferencia de la memoria de video, los registros de los controladores son mapeados a una memoria distinta de la principal, esta memoria especial es llamada I/O address space, cada uno de estos mapeos se le llama port I/O y las instrucciones de lectura/escritura se realizan mediante unas instrucciones especiales.

El ejemplo típico es el de la disquetera 82077AA, para poner a funcionar el motor hay que seguir los siguientes pasos:

Almacenamos la dirección donde está mapeado el port que acciona el motor en el registro dx
Seteamos el registro al a 00001000
Seteamos la dirección de memoria apuntada por dx al valor al

Que en ASM serían:

mov dx , 0x3f2 ; Must use DX to store port address
or al , 00001000b ; Switch on the motor bit
out dx , al ; Update DOR of the device.

En sistemas antiguos donde se utilizaba ISA las direcciones de memoria de los ports eran asignadas de forma estática a cada dispositivo, pero con los buses plug-and-play y PCI la BIOS puede asignar de forma dinámica las direcciones a los dispositivos antes de arrancar el SO. Para realizar tal tarea los dispositivos deben comunicar su configuración a través de un bus que describe el número de I/O ports que necesita, cuanta memoria y un ID de hardware.

Un inconveniente de utilizar ports I/O es que no se pueden configurar desde C, debemos inyectar partes de ASM en nuestro código, además la sintaxis seguida en C es GAS, el orden de los operandos está invertido y los carácteres % deben ser escapados con % dejando un código realmente asqueroso a la vista.

Un ejemplo de lectura sería este:

unsigned char port_byte_in(unsigned short port) {
    unsigned char result ;
    __asm__("in %% dx , %% al" : "=a" (result) : "d" (port));
    return result ;
}

Como parámetro de entrada debemos indicar el port(dirección de memoria) y la función nos devolverá el valor del port en la variable result.

Vamos a programar algunas funciones sobre lectura y escritura de ports que nos resultarán de utilidad en un futuro próximo:

vi drivers/ports.c

/**
 * Read a byte from the specified port
 */
unsigned char port_byte_in(unsigned short port) {
    unsigned char result;
    __asm__("in %%dx, %%al" : "=a" (result) : "d" (port));
    return result;
}

/**
 * Write a byte to the specified port
 */
void port_byte_out(unsigned short port, unsigned char data) {
    __asm__("out %%al, %%dx" : : "a" (data), "d" (port));
}

/**
 * Read a word from the specified port
 */
unsigned short port_word_in(unsigned short port) {
    unsigned short result;
    __asm__("in %%dx, %%ax" : "=a" (result) : "d" (port));
    return result;
}

/**
 * Write a word to the specified port
 */
void port_word_out(unsigned short port, unsigned short data) {
    __asm__("out %%ax, %%dx" : : "a" (data), "d" (port));
}

En el fichero de cabecera definiremos la interface de las funciones.

vi drivers/ports.h

unsigned char port_byte_in(unsigned short port);
void port_byte_out(unsigned short port, unsigned char data);
unsigned short port_word_in(unsigned short port);
void port_word_out(unsigned short port, unsigned short data);

Para probar el acceso a los I/O ports vamos a mover el cursor por la pantalla, pero primero debemos tener algunas ideas claras:

En modo texto el monitor tiene 80x25: 2000 carácteres en total
El registro 3D5 es el registro de datos con él controlaremos la posición del cursor, se le debe indicar la posición de carácter donde se quiere situar(0-1999), además la posición debe asignarse en dos fases
- Primero el byte mas significativo: Movemos el número binario 8 posiciones a la derecha, obteniendo los primeros 8bits del número.
- Luego el menos significativo: Realizamos una máscara bitwise AND con el valor 0xff: 11111111, lo que nos permitirá obtener los últimos 8bits del número.
El registro 3D4 es el registro de control con él indicaremos si vamos a escribir el primer byte en el registro 3D5 o el segundo byte, si enviamos el comando 14 vamos a escribir el primer byte si enviamos el comando 15 el segundo

Nuestro kernel quedaría del siguiente modo:

vi kernel/kernel.c

#include "../drivers/ports.h"

void main() {
    int cursor_x = 2;
    int cursor_y = 5;
    int char_pos = cursor_y * 80 + cursor_x;
    port_byte_out(0x3D4,14); // We indicate that we are going to write first byte in 0x3D5
    port_byte_out(0x3D5,char_pos>>8); // Write first byte
    port_byte_out(0x3D4,15); // We indicate that we are going to write second byte in 0x3D5
    port_byte_out(0x3D5,(char_pos & 0xff)); // Write second byte
}

Recompilamos el kernel mediante make tal como explicamos en artículos anteriores :

gmake run

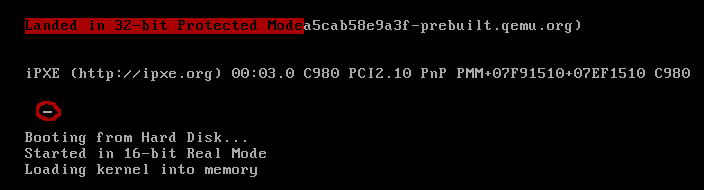

Como podemos ver el cursor se ha movido a la posición (2,5).
