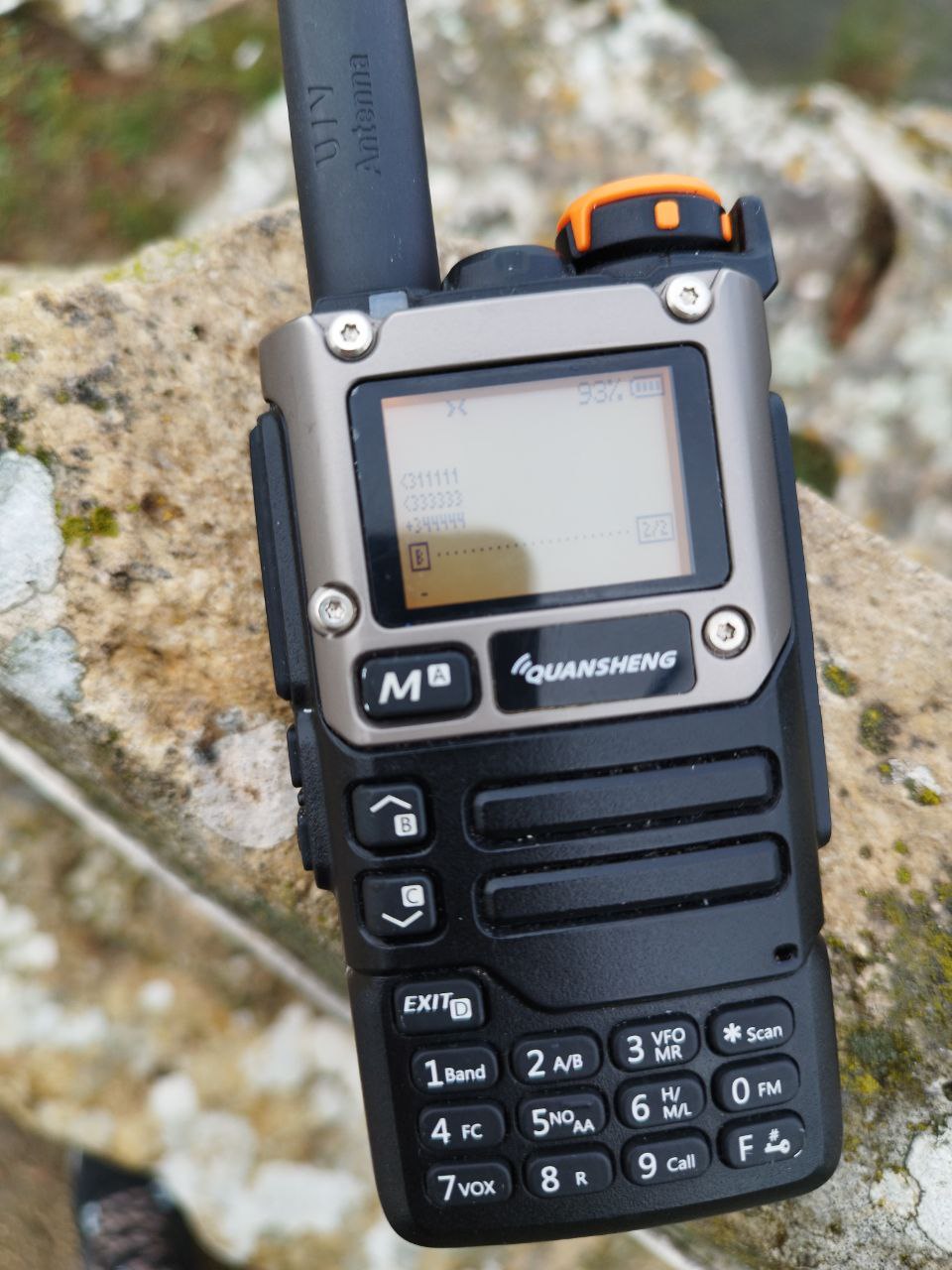

NUNU es un firmware realmente atractivo para nuestro querido Quansheng K5(8)/K6 ya que incorpora un gran número de opciones muy interesantes, en este tutorial aprenderemos a flashearlo y a utilizar todas sus funcionalidades.

El firmware NUNU se basa en EGZUMER pero con algunas modificaciones adicionales aplicadas en la compilación:

• ENABLE_SPECTRUM_CHANNEL_SCAN: En el analizador de espectro ahora se pueden escanear canales guardados, no se limita a un rango de frecuencias.
• NUNU Protocol: Envío de mensajes a través de la red MESH.
• ENABLE_ENCRYPTION: Cifrado de los mensajes mediante ChaCha20.
• Fixed AM AGC: Mejoras en la calidad de recepción en modo AM.
• RxOff: Permite aplicar un offset(0-150Mhz) en caso de utilizar un upconverter.
• ENABLE_SPECTRUM_COPY_VFO: Permite copiar la frecuencia pico del analizador de espectro junto con los parámetros ajustados, al modo VFO(al salir del analizador).

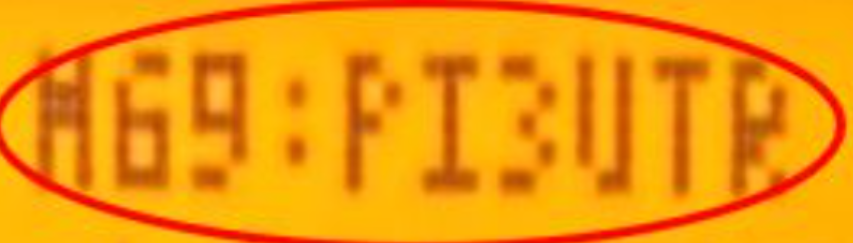

• ENABLE_SPECTRUM_SHOW_CHANNEL_NAME: El ID y nombre del canal son mostrados en el analizador de espectro.
• ENABLE_ADJUSTABLE_RX_GAIN_SETTINGS: Permite copiar del analizador de espectro los parámetros de ganancia ajustados, al modo VFO(al salir del analizador). Estos serán conservados hasta que se reinicie el walkie o hasta que se pase a modo AM.
• VOXSen: Sensibilidad mejorada del VOX.
• VoxDel: Delay de silencio en el que el VOX dejará de escuchar, útil para APRS.
• SqTone: Tono de cola configurable cuando utilizamos tonos CTCSS.

Pero también se han eliminado o reducido varias funcionalidades debido a la limitada capacidad del walkie:

• FM broadcast radio: Micro Size
• UNBLOCK ALL: No permite desbloquear cualquier frecuencia ya que fuera de los rangos de radioafición la potencia de emisión que obtendríamos sería penosa.
• DTMF: No hay llamadas DTMF, tan solo nos permite enviar tonos DTMF y decodificarlos en pantalla.

Si eres nuevo en el mundo de la radioafición te recomiendo este artículo anterior donde se explican los fundamentos.

El artículo se compone de las siguientes secciones:

• Reflasheo
• Analizador de espectro
• Scan frequency range function
• Calibración de la batería
• Funciones
• Botones y funciones
• Desbloquear frecuencias
• Frequency scanner
• Scrambling
• Remote kill
• CHIRP
• Messenger
• MESH Network

Reflasheo:

Antes de empezar debemos instalar Mono en Wine-Linux y acto seguido realizar una copia de seguridad de los ficheros de configuración y calibración tal como se indica en este artículo anterior.

También es recomendable guardar la configuración actual de la radio, esto resultará útil mas adelante para cargar los canales en el nuevo firmware. Guardamos por partida doble, en formato CHIRP y en CSV ya que si dá problemas cargando, en CSV podremos editar el fichero editando o eliminando los campos conflictivos.
Para realizar el backup tan solo debemos seguir los siguientes pasos en CHIRP :

• Radio -> Download from radio
• File -> Save As ...
• File -> Export to CSV ...

Ahora ya podemos proceder con el reflasheo siguiendo los pasos indicados en este artículo anterior , obviamente seleccionando el fichero de firmware correspondiente a NUNU.

Analizador de espectro:

El analizador de espectro de NUNU es muy similar al de EGZUMER pero NUNU permite tres modos de operación. Si accedemos desde modo VFO entraremos en el modo escaner de frecuencias, si accedemos desde el modo MR al modo escaner de canales y si lo hacemos desde el modo ScnRng al modo ScnRng.

Modo escaner de frecuencias:

Para hacer mas fácil su comprensión voy a mostrar los datos en una tabla donde cada fila representa una línea de información del display, además cada parámetro irá acompañado de una imagen del ejemplo anterior:

Primera columna del display	Display	Segunda columna del display	Display	Tercera columna del display	Display
Zoom en el eje Y: Valor máximo/actual. 3(VFO/MR)/9(Call)				Batería
Número de canales a escanear: Cuantos canales(del ancho de banda indicado) debe monitorizar desde la frecuencia inicial. 4(FC)		Frecuencia en la que se ha detectado la señal de mayor intensidad en ese rango de frecuencias.		Tipo de modulación. 0(FM)
Ancho de banda de cada canal. 1(Band)/7(VOX)				Ancho de banda con el que se analiza cada canal, según la emisión de la señal puede ser mejor uno u otro ancho de banda. 6(H/M/L)

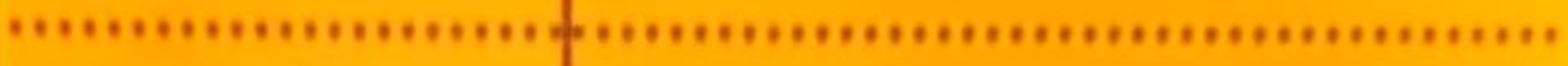

Línea Squelch. *(Scan)/F(#)		Línea Squelch.		Línea Squelch.

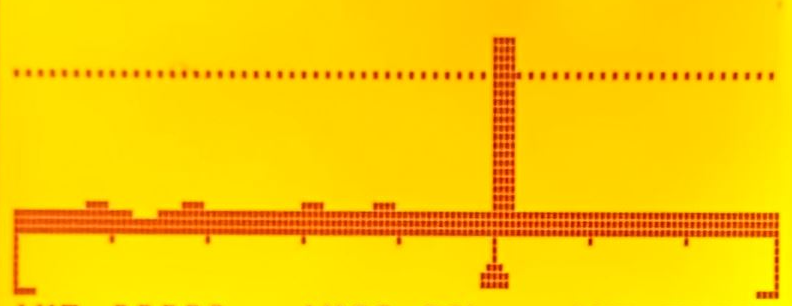

Espectro: El triangulito de abajo muestra la frecuencia de mayor intensidad, también mostrada numéricamente en la parte de arriba.		Espectro.		Espectro.
Frecuencia inicial. 5(NOAA)				Frecuencia final.

Si presionamos 5(NOAA) en este modo, podremos introducir la frecuencia manualmente, debemos presionar * para poner . y finalmente M(A) para aceptar.

NOTA: Si se supera el squelch solo muestra en tiempo real el estado de esa frecuencia(145.500 en la captura), el resto deja de monitorizarlas en tiempo real.

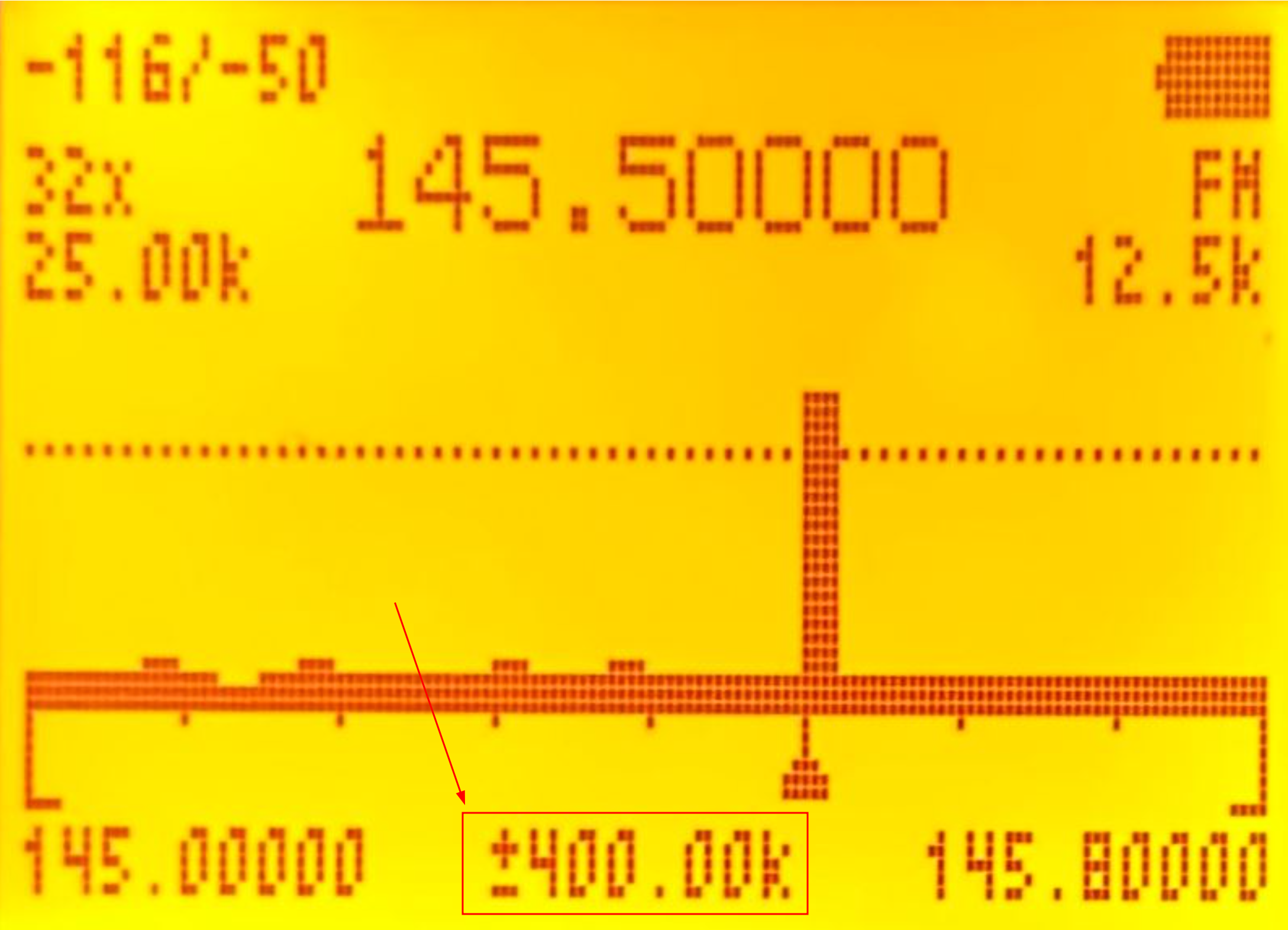

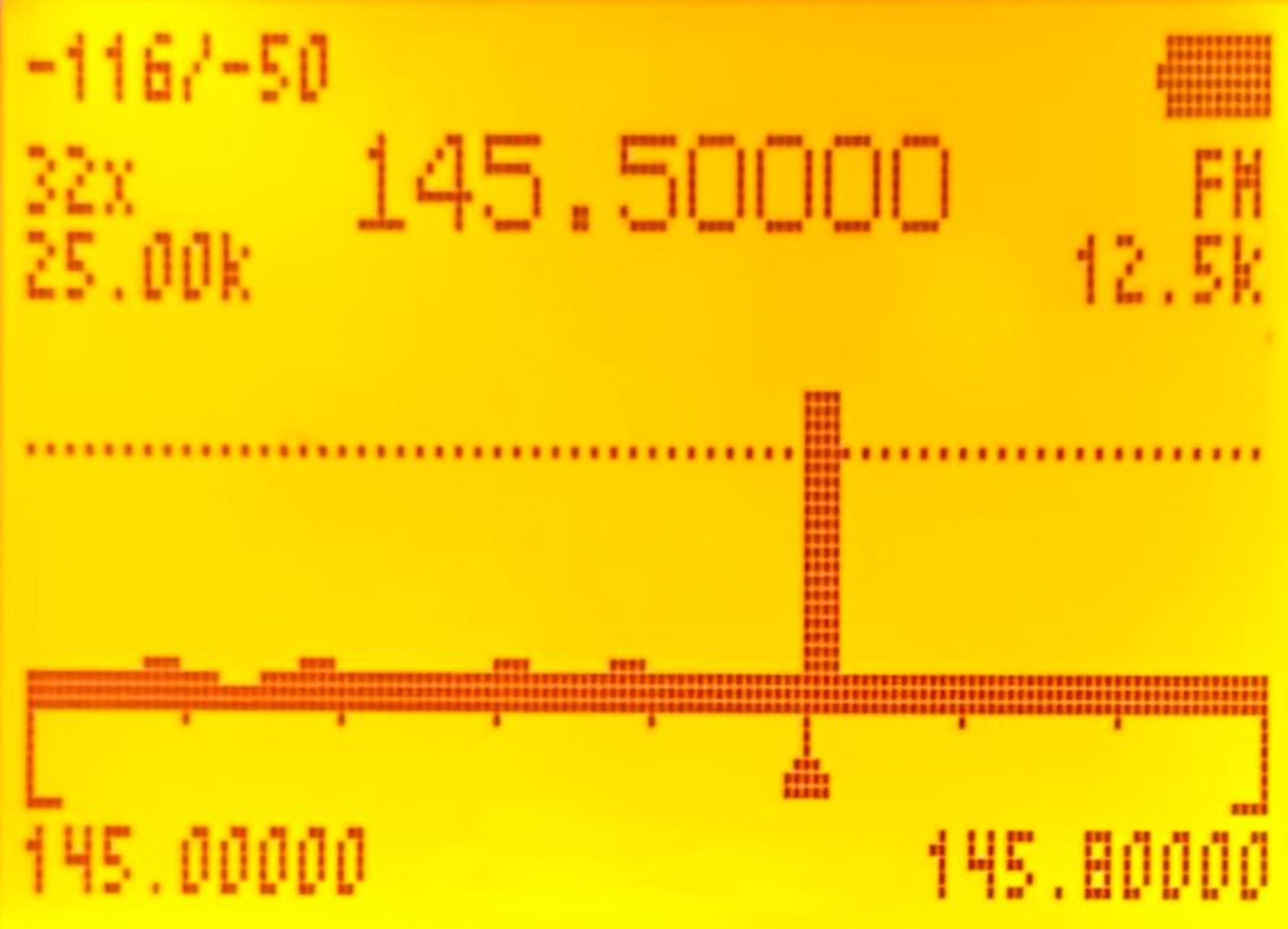

• En el ejemplo podemos ver que está monitorizando 32 canales, de 25kHz: 32*25=800kHz.
• La frecuencia inicial es 145.00000, por lo tanto la final es 145.00000+800=145.80000kHz.
• Si presionamos las fechas Arriba(B)/Abajo(C) nos desplazariamos por el espectro (N canales*AB)/2 kHz -> 32 canales de 25kHz: (32*25=800kHz)/2, que son 400kHz, es decir si presionamos flecha Arriba(B), la frecuencia inicial sería: 145.40000 y la final: 145.40000+800=146.20000kHz.

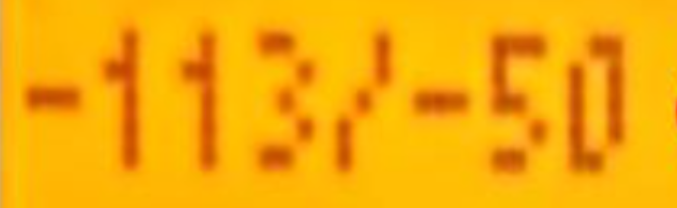

• El zoom en el eje Y está ajustado en -50 y los canales están siendo analizados utilizando 12.5kHz.

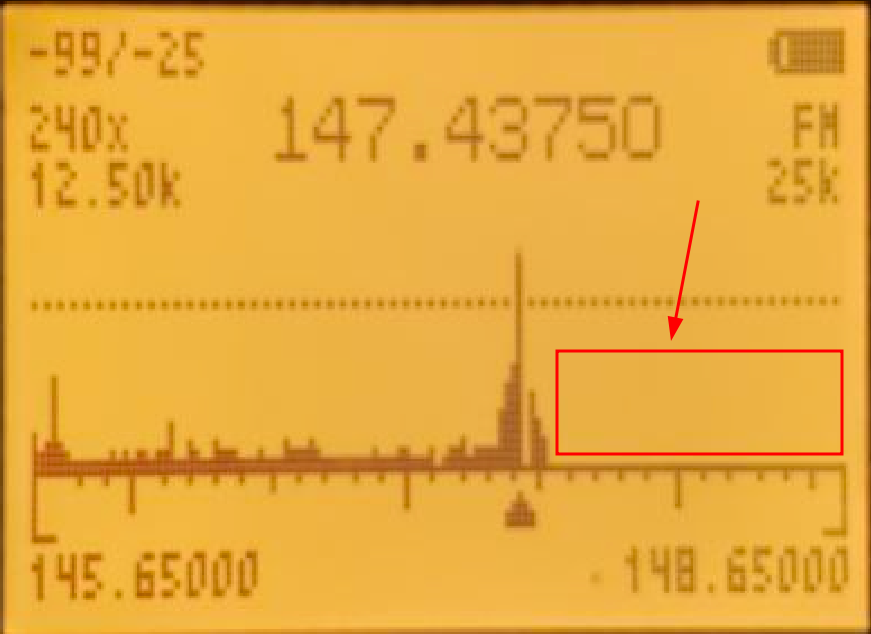

Debemos tener en cuenta que en la documentación oficial nos muestran una captura de pantalla que no corresponde realmente con la mostrada por el firmware, debe de ser una captura antigua en la que si que salía cuanto se desplazaría el analizador de espectro en caso de presionar las flechas:

Mostrando el desplazamiento(versión antigua)	Sin mostrarlo(versión actual)

Modo escaner de canales:

Para hacer mas fácil su comprensión voy a mostrar los datos en una tabla donde cada fila representa una línea de información del display, además cada parámetro irá acompañado de una imagen del ejemplo anterior:

Primera columna del display	Display	Segunda columna del display	Display	Tercera columna del display	Display
Zoom en el eje Y: Valor máximo/actual. 3(VFO/MR)/9(Call)		ID y nombre del canal donde se ha detectado la señal de mayor intensidad.		Batería
Número de canales que está escaneando: Esto dependerá de la ScanList en la que estemos(línea de abajo).		Frecuencia en la que se ha detectado la señal de mayor intensidad en ese grupo de canales.		Tipo de modulación. 0(FM)

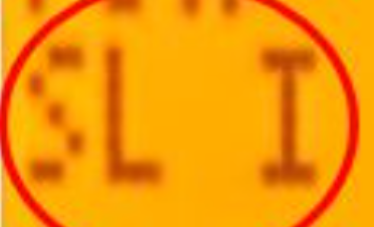

ScanList en la que escanear canales. 4(FC)				Ancho de banda con el que se analiza cada canal, según la emisión de la señal puede ser mejor uno u otro ancho de banda. 6(H/M/L)
Línea Squelch. *(Scan)/F(#)		Línea Squelch.		Línea Squelch.
Espectro: El triangulito de abajo muestra la frecuencia de mayor intensidad, también mostrada mediante el ID, nombre de canal y numéricamente en la parte de arriba.		Espectro.		Espectro.

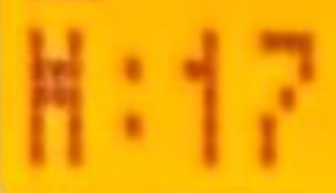

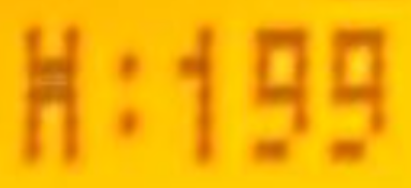

Canal inicial. Esto dependerá de la ScanList en la que estemos.				Canal final. Esto dependerá de la ScanList en la que estemos.

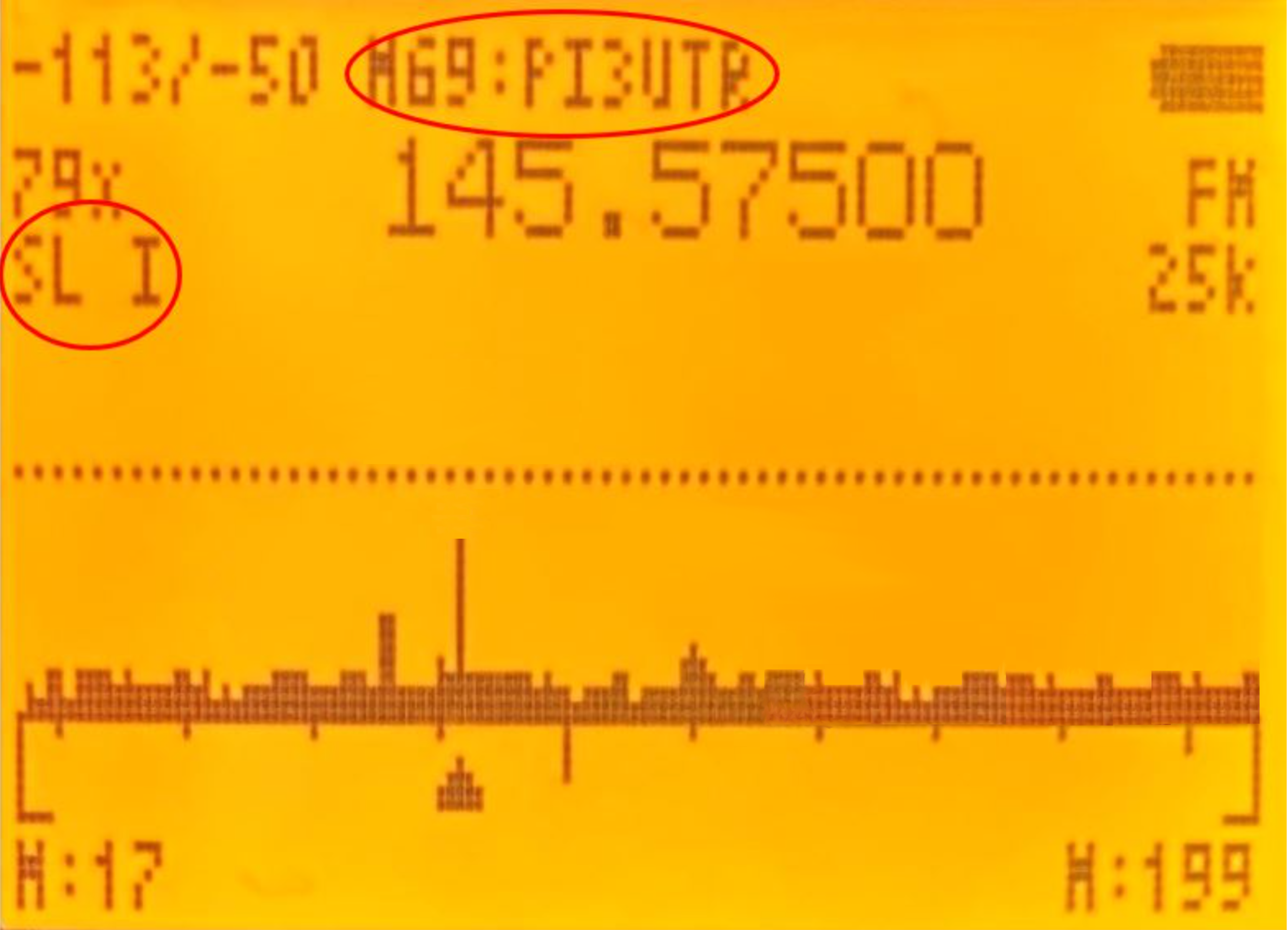

En este modo si detecta algún canal que supere el squelch, este no pintará el espectro entero, si no hasta un poco mas que el primer canal que supere dicho squelch, no tengo claro de si se trata de un bug o un issue:

Squelch superado	Squelch no superado

Modo ScnRng:
El modo ScnRng nos permite definir el rango de frecuencias a escanear en el analizador de espectro, tan solo debemos acceder al modo ScnRng (mantener presionado 5) y luego presionar F+5.

Este modo opera de forma exactamente igual al Modo escaner de frecuencias, pero si el rango a escanear es excesivamente grande el analizador se volverá muy lento. Por ejemplo si modificamos el squelch este se aplicará inmediatamente pero solo se detectarán canales que superen dicho squelch cuando el barrido de frecuencias llegue a ese punto(esto puede ser al rato).

Bajo este modo tenemos el mismo problema que con Modo escaner de canales, cuando supera el squelch falta parte del gráfico.

Squelch superado	Squelch no superado

Monitorización detallada:

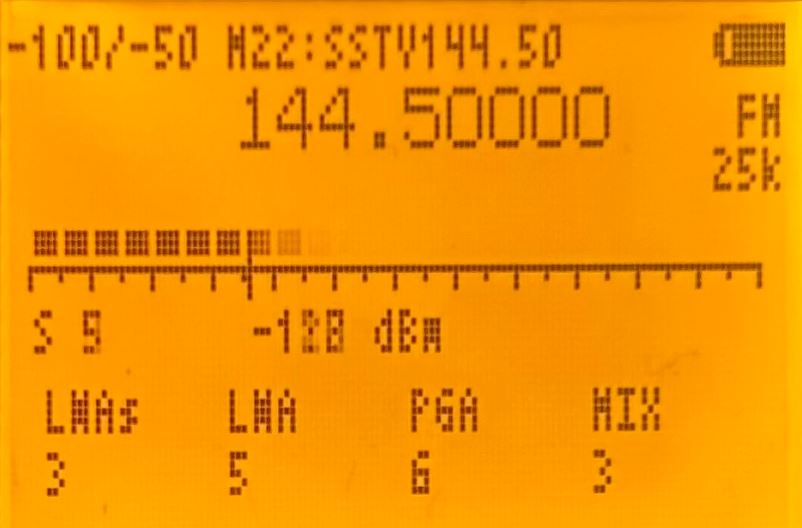

Para acceder a la monitorización detallada debemos presionar M(A), en el ejemplo podemos ver una señal de nivel 5 equivalente a -128dBm que llega a superar el nivel del Squelch por muy poco.

En este menú también podemos realizar algunos ajustes:

Para acceder a los diferentes parámetros mostrados abajo debemos presionar M(A) y movernos haciendo uso de las flechas Arriba(B)/Abajo(C):

NOTA: A diferencia de EGZUMER , NUNU permite alterar el valor del MIXER pero no del filtro IF(Filtro dentro del conjunto Filter+VGA+ADC del dibujo de abajo), mientras que EGZUMER permitía modificar el IF pero no el MIXER.

A continuación se muestra el esquema general del procesamiento de las señales entrantes y cada uno de los elementos que NUNU permite ajustar(LNA/MIXER/PGA).

Esquema señal de entrada:
Podemos ver en el datasheet del chip de radio BK4819.pdf que la señal entra por la antena, pasa por el LNA donde es amplificada, pasa por el MIXER, entra al IF, donde pasa por un filtro, se vuelve a amplificar haciendo uso del VGA(PGA) y finalmente es digitalizada.

Tengamos en cuenta que el datasheet llama IF al conjunto Filtro+VGA(PGA)+ADC, mientras que en el firmware NUNU(VGA = PGA).

En el dibujo he pintado en rojo como llama NUNU y EGZUMER cada parte.

NUNU	EGZUMER

LNA: Low Noise Amplifier
Las señales débiles deben ser amplificadas pero introduciendo el mínimo ruido posible, debemos tener en cuenta que al amplificar una señal, amplificamos la señal, el ruido que ya traía la señal recibida mas el ruido introducido por la propia circuitería de amplificación.

La amplificación se controla mediante el registro del módulo RF: REG_10<9:8>/<7:5> BK4819V3Registers_List

• LNA Gain Short es un campo de 2 bits, por lo tanto disponemos de 4 valores posibles:

• LNA Gain es un campo de 3 bits, por lo tanto disponemos de 8 valores posibles:

El valor total es la suma de LNA Gain Short+LNA Gain, por ejemplo si configuramos:

• LNA Gain Short: 0 -> 00 -> -19 dB
• LNA Gain: 2 -> 010 -> -14 dB

La amplificación final será de: -19-14 = -33dB

MIXER: Quadrature mixer
El MIXER se controla mediante el registro del módulo RF: REG_10<4:3> BK4819V3Registers_List

• MIXER Gain es un valor de 2 bits, por lo tanto disponemos de 4 valores posibles:

PGA: Programmable Gain Amplifier
Se trata de un amplificador de señal programable, es decir, puede ser configurado con distintos valores, la amplificación se controla mediante el registro del módulo RF: REG_10<2:0> BK4819V3Registers_List

• PGA es un valor de 3 bits, por lo tanto disponemos de 8 valores posibles:

Funciones adicionales:
Además de las funciones mostradas arriba en cada modo de operación, hay algunas comunes a los tres modos:

Botón	Función
SideKey1	Excluye la frec/canal actual del escaneo, de este modo pasaremos a la siguiente señal mas potente. En modo Modo analizador de espectro el máximo número de frecuencias blacklisteadas es 200. Veremos un BL en la parte inferior de la pantalla:
SideKey2	Atenuación de frec/canal, útil cuando la señal en una frec/canal es muy potente y molesta en el escaneo, teniendo que blacklistear el canal o subir el squelch. Solo funciona cuando la ScanList activa tiene <= 128 canales o cuando el número de canales analizados en Modo escaner de frecuencias, no supera los 128 canales. Se puede atenuar varias veces la misma frec/canal. De este modo podemos atenuar la señal para que sea mas pequeña y no moleste. Veremos un ATT en la parte inferior de la pantalla.

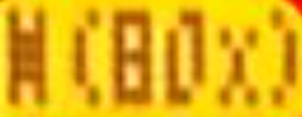

F+2(A/B)/P.prolong 2(A/B)	Aplica una normalización a las barras del espectro, de este modo la pantalla se auto-ajusta mejorando la visualización. Solo funciona cuando la ScanList activa tiene <= 128 canales o cuando el número de canales analizados en Modo escaner de frecuencias, no supera los 128 canales. Veremos un N(XX) en el número de canales:
M(A)	Cambia a la monitorización detallada.
Up(B)/Down(C)	Resetea la blacklist y la normalización. Además en modo Modo escaner de frecuencias avanza (N canales*AB)/2 kHz.
PTT	Saldremos del analizador de espectro o de la ventana de Monitorización detallada pero copiando los parámetros al modo VFO/MR.
	Si pasamos de modo VFO/MR al analizador de espectro, también copiaremos todos los parámetros.

NOTA: Si el analizador de espectro se congela o la recepción AM está muy distorsionada, podemos desconectar la antena y bajar los parámetros LNA.

Scan frequency range function:

Este firmware nos permite escanear un rango de frecuencias sin tener que ir cambiando de banda, tan solo debemos utilizar la primera fila del display para indicar el principio a escanear, la segunda fila para indicar el final. Mantendremos presionado 5(NOAA) para acceder a la funcionalidad y mantener presionado *(Scan) para iniciar el escaneo.

Si presionamos EXIT(D) el escaneo para y retorna a la frecuencia inicial en cambio si presionamos PTT/M(A) se quedará en la última frecuencia donde detectó señal. Up(B)/Down(C) cambian el sentido del escaneo.

Si hemos entrado en el modo Scan frequency range pero queremos salir, podemos hacerlo de dos modos distintos, manteniendo presionado 5(NOAA) o manteniendo presionado Exit(D)

También es posible introducir en una fila un canal memorizado y en la otra fila una frecuencia, realizando el escaneo entre las dos filas. Además recordemos que podemos utilizar Scan frequency range desde el analizador de espectro.

Calibración de la batería

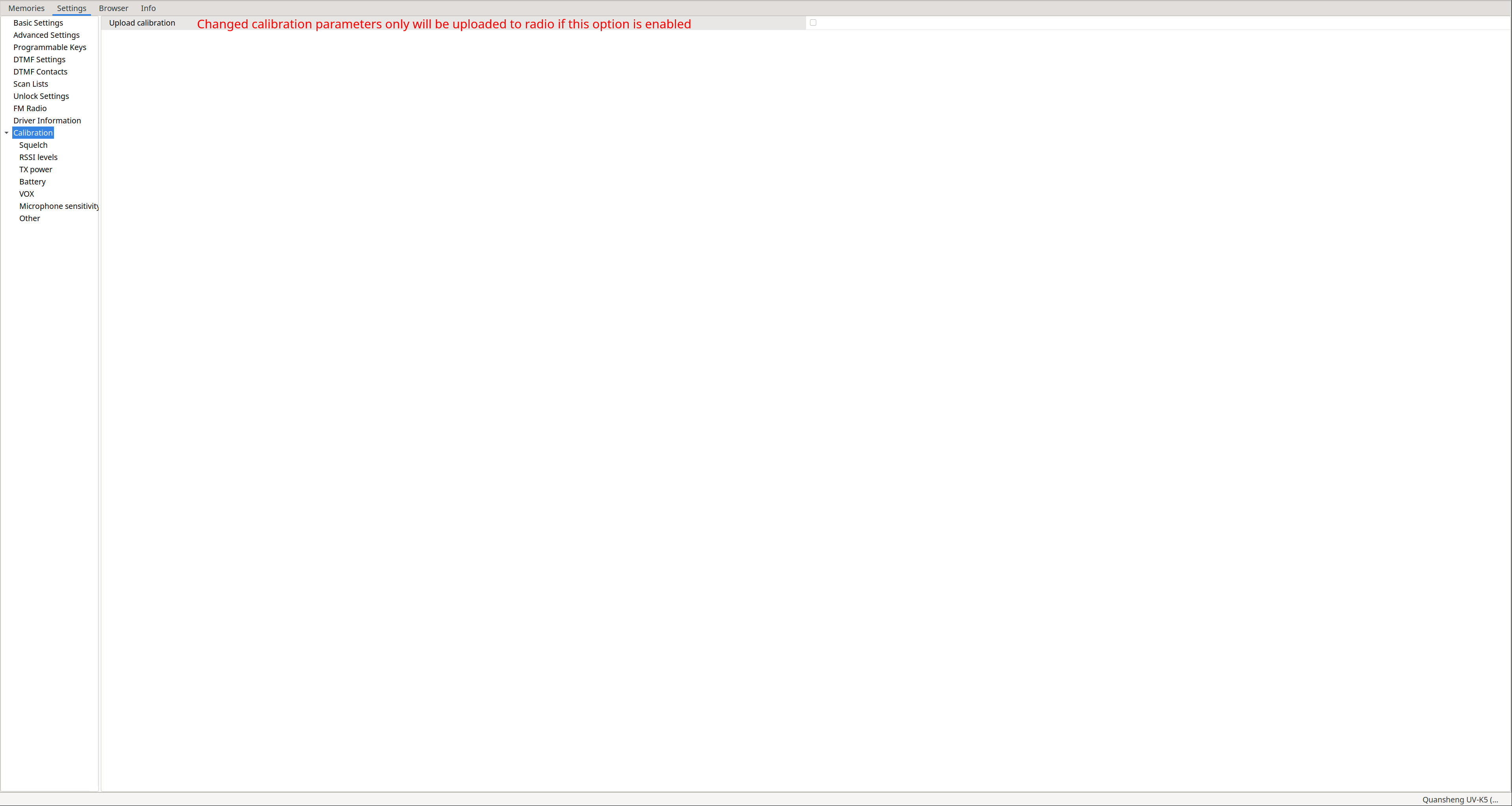

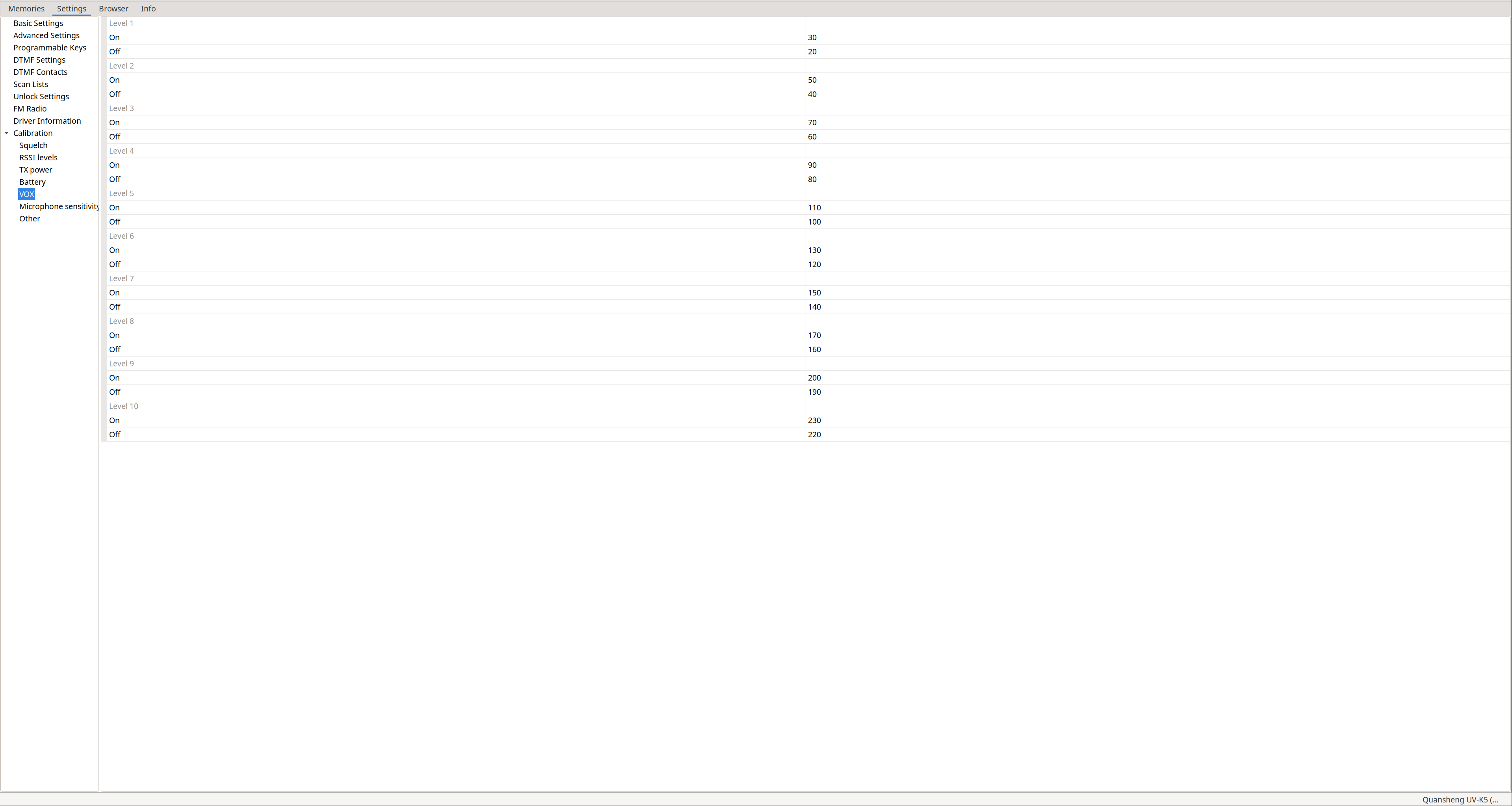

Para poder realizar la configuración debemos acceder al menú extendido.

SideKey1 + PTT + Power On

El calibrado se puede hacer de dos formas distintas:

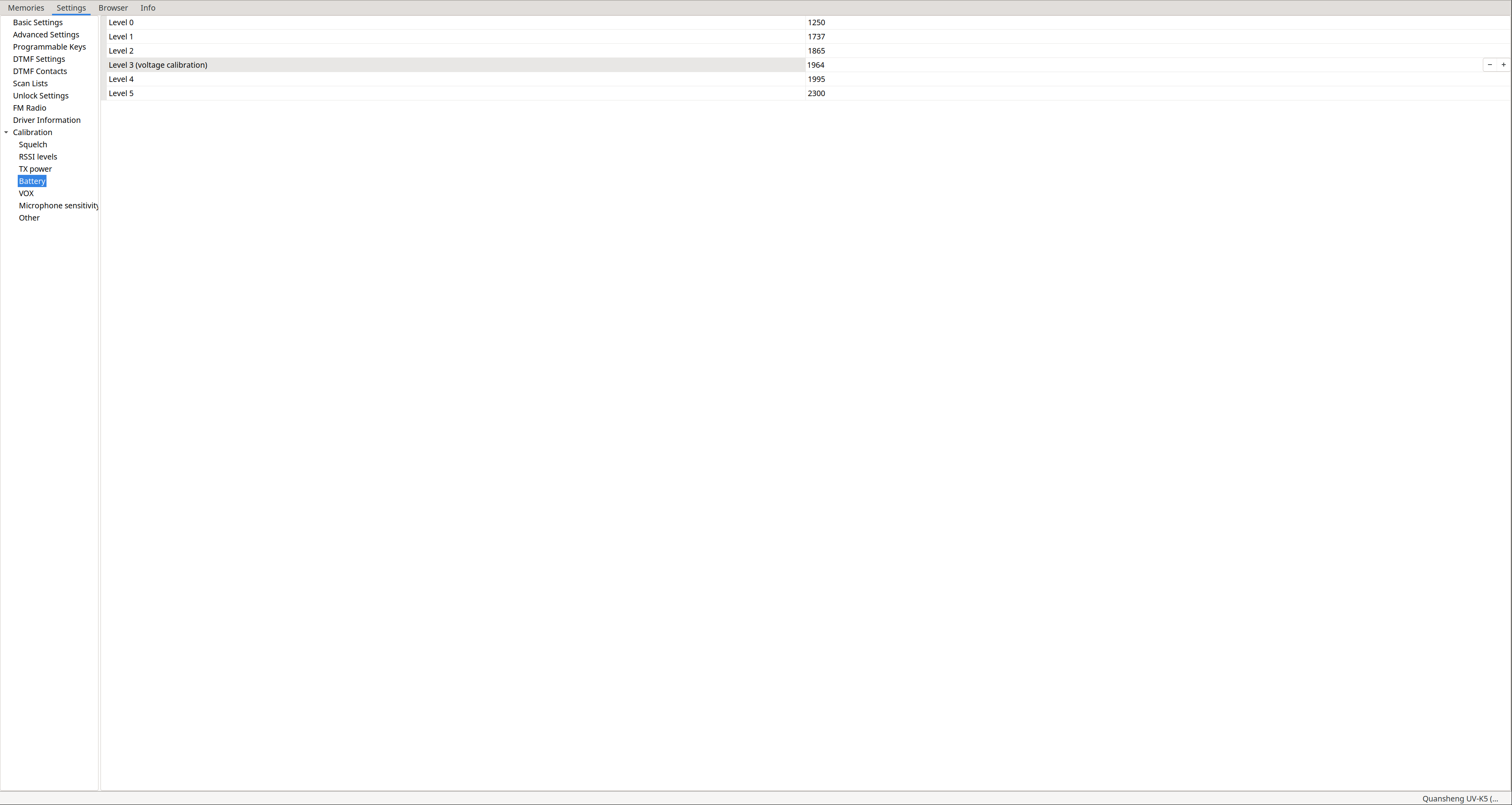

Como podemos ver al retornar al menú principal el valor varía, parece ser un bug del firmware, volviendo a entrar en la opción y reaplicando el valor hace que ya lo muestre desde fuera también.

Funciones

Para acceder a las opciones debemos presionar el botón M(A) y navegar mediante las flechas, también podemos acceder a las opciones de forma rápida si sabemos su ID, por ejemplo si sabemos que la opción VOX es la 43 podemos presionar M(A)+43.

En la siguiente tabla están todas las funciones que soporta NUNU, remarcado en negrita si se trata de una funcionalidad adicional respecto al stock firmware y subrayado si es una funcionalidad adicional respecto a EGZUMER.

Si entramos en el menú extendido podremos ver los parámetros de configuración extra, para ello arrancamos presionando:

SideKey1 + PTT + Power On

Botones y funciones

Todos los botones del teclado tienen una función especial que se activa mediante la combinación de la tecla F(#) + Key o presionando unos segundos la Key marcada con dicha función:

Desbloquear frecuencias

NUNU , no permite desbloquear cualquier frecuencia ya que fuera de los rangos de radioafición la potencia de emisión que obtendríamos sería penosa.

Además la radio puede acabar dañada si lo hacemos, el propio NUNU nos protege:

This (Hidden-menu) option is completely removed, to make radio more safe by default

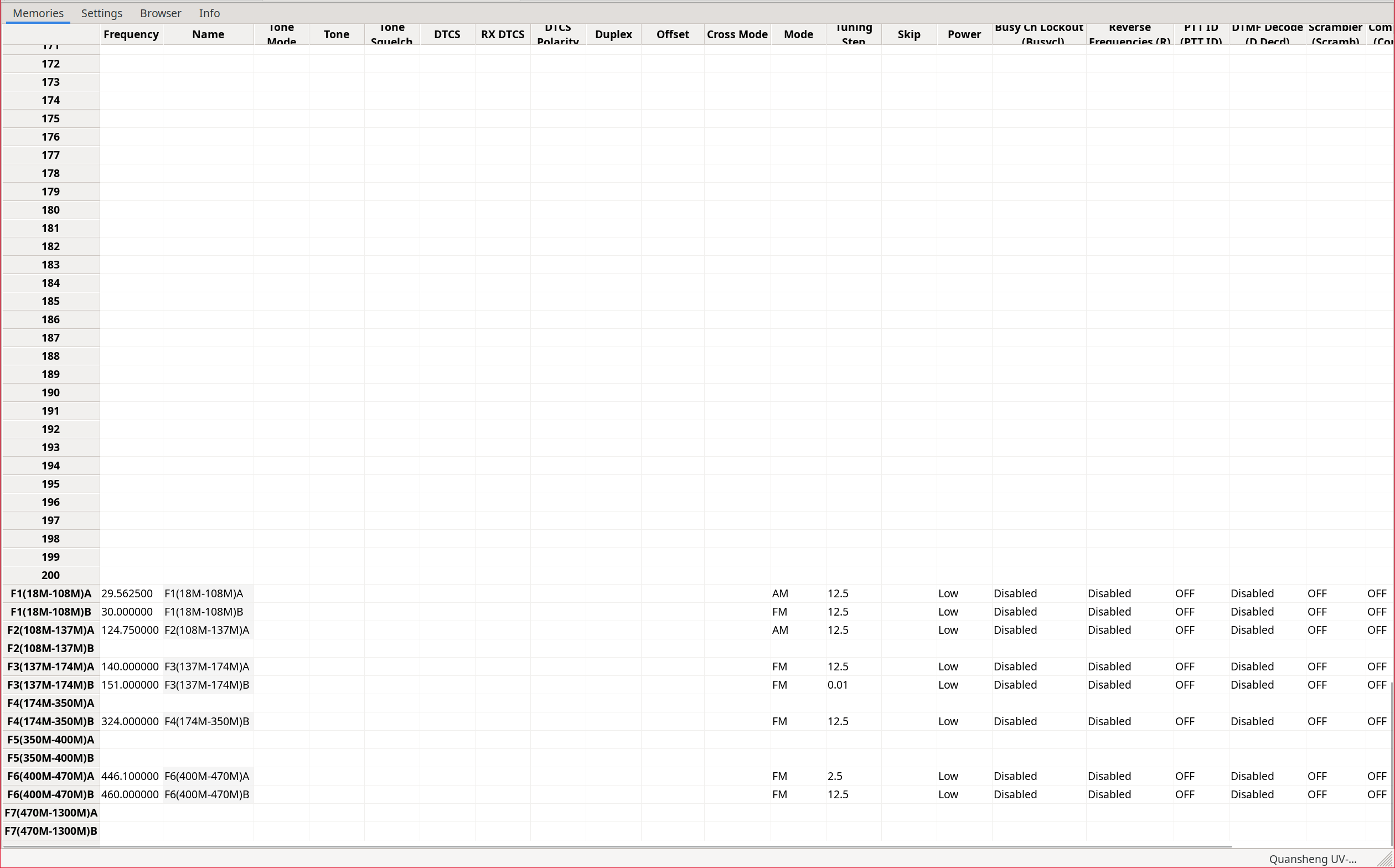

Lo que si que nos permite es cierta configuración en las bandas soportadas por el walkie:

FM:            F1 50∽76 MHz
FM:            F2 108∽135.9975 MHz
FM:            F3 136∽173.9975 MHz
FM:            F4 174∽349.9975 MHz
FM:            F5 350∽399.9975 MHz
FM:            F6 400∽469.9975 MHz
FM:            F7 470∽599.9975 MHz
FM:            F7+ XXXXX-XXXXX MHz
AM:            F2 108∽135.9975 MHz

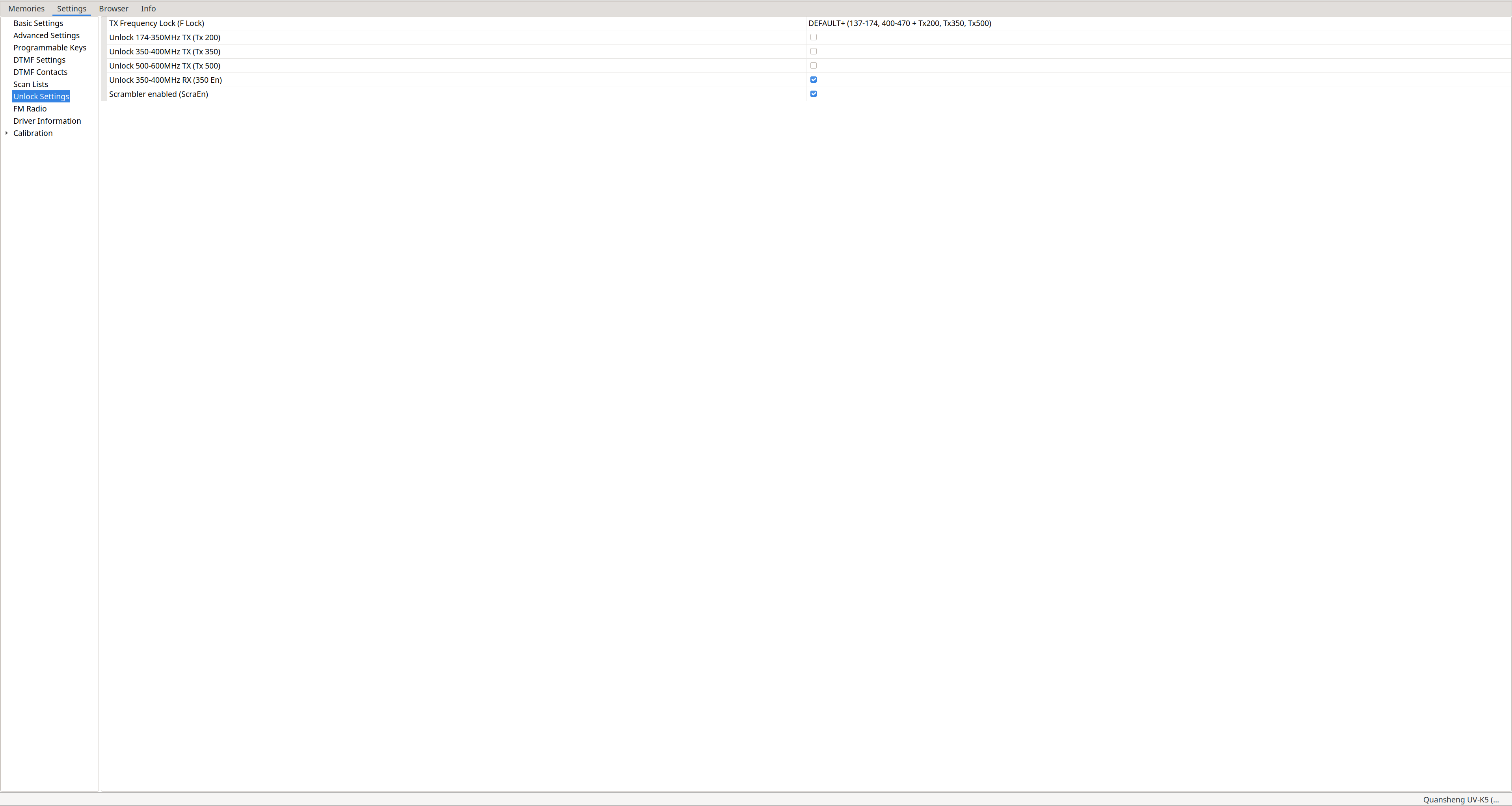

Para poder realizar la configuración debemos acceder al menú extendido, desde este podremos acceder a las distintas opciones :

SideKey1 + PTT + Power On

Debemos tener en cuenta algunos aspectos:

• Por defecto podemos escuchar en todas las bandas, la única excepción es la F5 que se controla mediante la opción 350 En.
• El resto de opciones controlan la transmisión en las distintas bandas.
• F Lock habilita rangos habituales según región geográfica.
• La opción especial DEFAULT de F Lock habilita rangos adicionales sobre 137-174, 400-470 mediante las opciones Tx 200, Tx 350, Tx 500.
• Tx XXX habilita bandas adicionales a las indicadas mediante F Lock pero solo si hemos seleccionado DEFAULT.

F Lock(54) - Asigna las bandas permitidas para transmisión.
    DEFAULT + (137-174, 400-470) - Permite la transmisión en F3 y F6 con la posibilidad de ampliar mediante Tx 200, Tx 350, Tx 500.
    FCC HAM (144-148, 420-450)
    CE HAM (144-146, 430-440)
    GB HAM (144-148, 430-440)
    (137-174, 400-430)
    (137-174, 400-438)
    DISABLE ALL - Deshabilita la transmisión en todas las frecuencias.

Tx 200 - Habilita la transmisión en 200MHz F4.
Tx 350 - Habilita la transmisión en 350MHz F5.
Tx 500 - Habilita la transmisión en 500MHz F7.

350 En - Habilita la recepción en 350MHz F5.

En mi caso voy a habilitar tan solo las típicas frecuencias de radioaficionado, las opciones de configuración correspondientes son:

F Lock(54): DEFAULT + (137-174, 400-470)
Tx 200 - OFF
Tx 350 - OFF
Tx 500 - OFF
350 En - ON

Como se puede apreciar con esta configuración podemos escuchar en todas las bandas pero solo emitir en las de radioaficionado:

Tened en cuenta que a pesar de desbloquear las frecuencias estas siempre serán FM, nunca podremos emitir en AM o USB.

Frequency scanner

Este firmware tiene una función muy interesante llamada Frequency Copy (FC), esta nos permitirá determinar la frecuencia y el tono/código que esté utilizando otro walkie, tan solo debemos activar dicha función: F+4(FC)/P.prolong 4(FC) y esperar a que el otro walkie emita señal. Podemos presionar *(Scan) en caso de haber detectado una frecuencia incorrecta.

Esto resulta muy útil cuando estamos trabajando con gente inexperta en el mundo de la radio y no saben ni que parámetros tienen configurados.

Otra funcionalidad relacionada con el FC es el Tone/Code scanner, si sabemos en que frecuencia está emitiendo la contraparte pero desconocemos su tono/código podemos presionar: F+*(Scan) y automáticamente detectará el tono/código .

También podemos detectar el código/tono desde RxDCS(4), RxCTCS(5) del menú de funciones , ambas detectan tanto el DCS como el CTCS. Para activar la detección debemos presionar *(Scan) dentro de la propia función.

Es posible detectar el SqTone(40) automáticamente, pero esta funcionalidad está completamente rota. Cuando utilizamos Frequency scanner y Tone/Code scanner en vez de detectar el SqTone(40) lo que hace es aplicar un RxCTCS(5) y un TxCTCS(7). Mientras que si utilizamos Tone/Code scanner desde RxDCS(4) directamente no detecta nada y desde RxCTCS(5) solo configurará el RxCTCS(5).

Además hay ocasiones en las que no detecta tono alguno, incluso en la documentación comentan que la detección del SqTone(40) está muy limitada:

Tail tones below 65Hz are not reliably detected by the CTCSS scanner - likely by the design of the chip and to be fair these are not standard CTCSS tones. they work perfectly when used as SqTone or TxCTCSS/RxCTCSS though

Scrambling

Se pueden “cifrar” las conversaciones mediante scrambling Scramb(11), no es mas que un código con el que cifrar la señal, el walkie que no lo tenga configurado escuchará una versión distorsionada del audio.

Podemos ver su efecto en este video:

Debemos recordar que al menos en España cifrar cualquier comunicación es ilegal, así que debemos tener mucho cuidado con esta opción, si queremos curarnos en salud y asegurarnos de que nunca quede activada por error, podemos acceder al menú extendido y deshabilitar la posibilidad de activación mediante:

SideKey1 + PTT + Power On
ScraEn: OFF

Como podemos ver la opción Scramb(11) seguirá apareciendo en el menú pero al activarla no hará nada, podemos ver que no aparecen las letras SCR a la derecha debajo de la frecuencia:

Remote kill

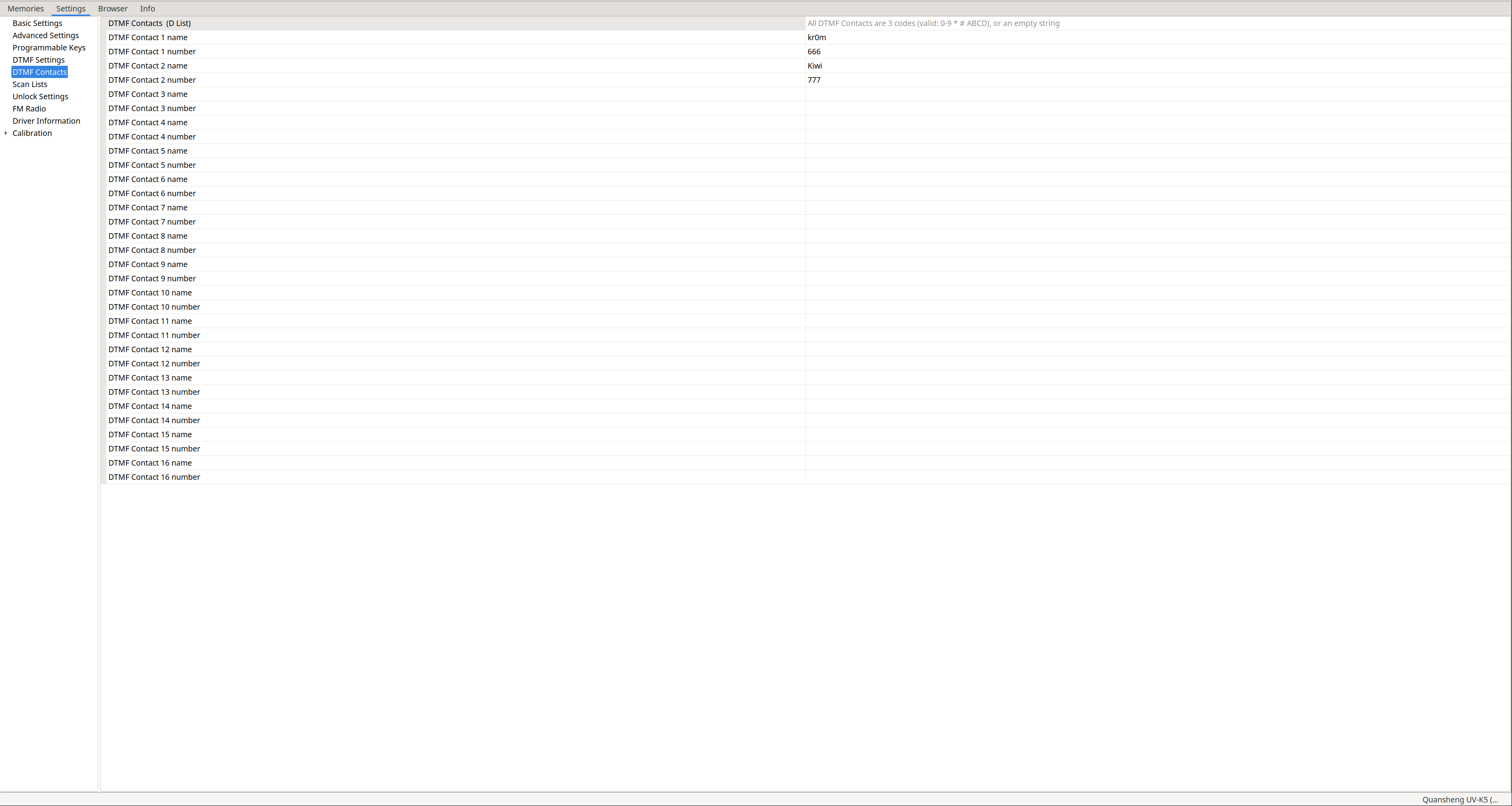

Es posible deshabilitar un walkie enviándole una secuencia de tonos DTMF(Kill code), es lo que llaman remote kill, si mas adelante se localiza el walkie perdido es posible rehabilitarlo mediante otra secuencia de tonos DTMF(Revive code), pero en NUNU nada de esto funciona, seguramente debido a esto :

DTMF will not be supported due to limited space.
Send DTMF-tones from keyboard are supported.

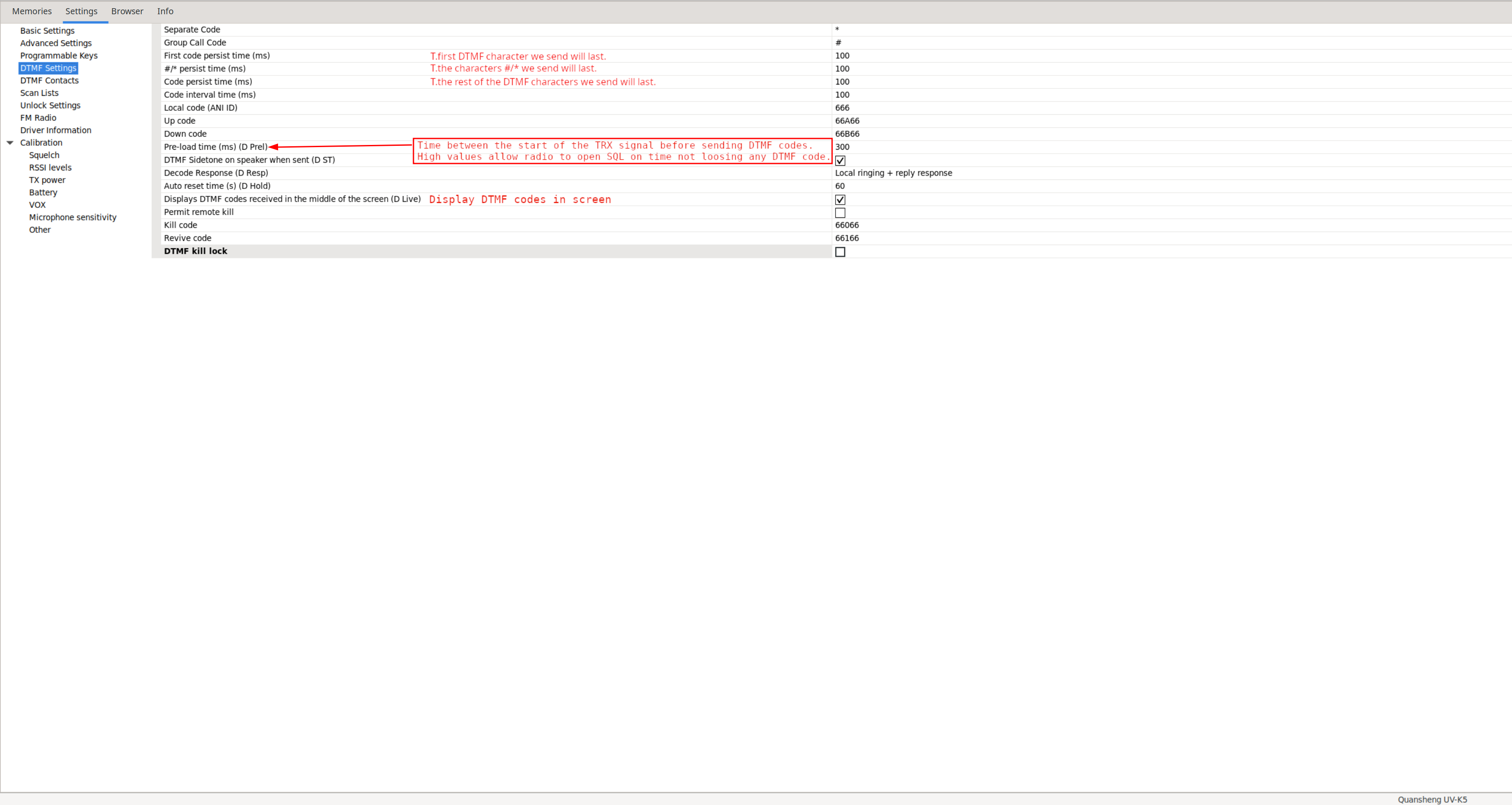

Para que esto funcione es preciso que el canal activo tenga habilitada la opción DTMF Decode(D Decd), solo configurable desde CHIRP :

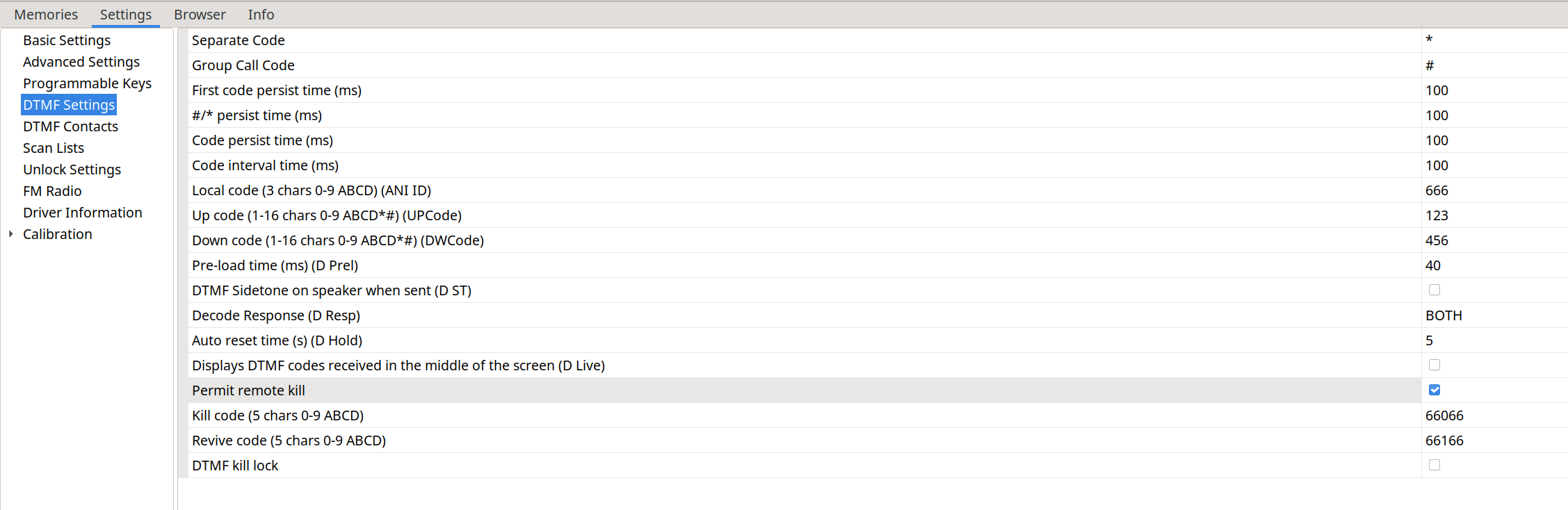

Podemos ver a la izquierda la configuración del walkie de la izquierda en el video. Y a la derecha la configuración del walkie de la derecha en el video.

Walkie de la izquierda	Walkie de la derecha

Para matar el walkie 666 debemos llamar al: ANI ID * Kill code, en este caso 666 * 66066
Para revivirlo: ANI ID * Revive code, en este caso 666 * 66166

Como podemos ver ni el Kill code ni el Revive code parecen hacer nada, simplemente lo interpreta como la recepción de códigos DTMF, si habilitamos la opción D Live(42) podremos verlos:

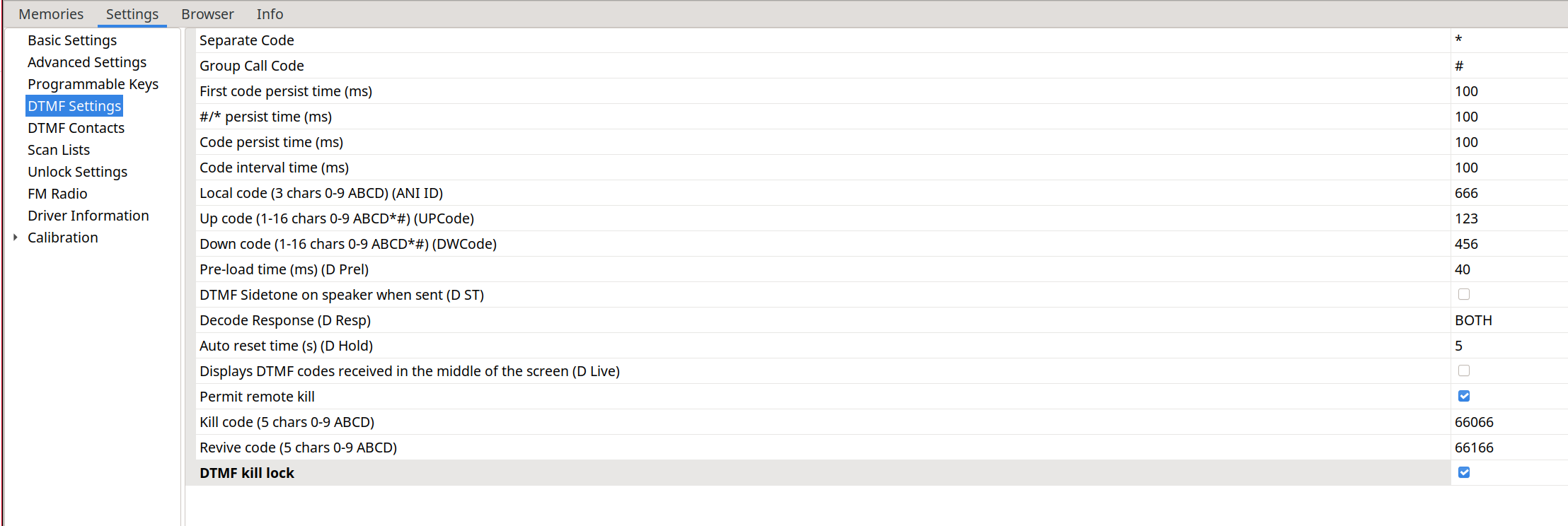

La opción DTMF kill lock directamente no tendrá efecto alguno sobre el walkie:

CHIRP:

Instalamos CHIRP:

python3 -m venv chirp
cd chirp
pip install wxPython
pip install https://trac.chirp.danplanet.com/chirp_next/next-20240224/chirp-20240224-py3-none-any.whl

CHIRP es un software que deja bastante que desear, hace un tiempo se incorporó el soporte para NUNU de forma nativa:

release v1.0.1 Feb 17, 2024
This driver is now added to the official CHIRP release. This will probably be the last release in this repository.

Pero luego se rompió, teniendo que volver a cargar el módulo desde el modo Developer:

Due to recent CHIRP update many custom firmwares (including this one) are not supported and require a custom uvk5-chirp-driver.

Así que nos bajamos dicho módulo :

wget https://raw.githubusercontent.com/kamilsss655/uvk5-chirp-driver/refs/heads/main/uvk5_egzumer.py

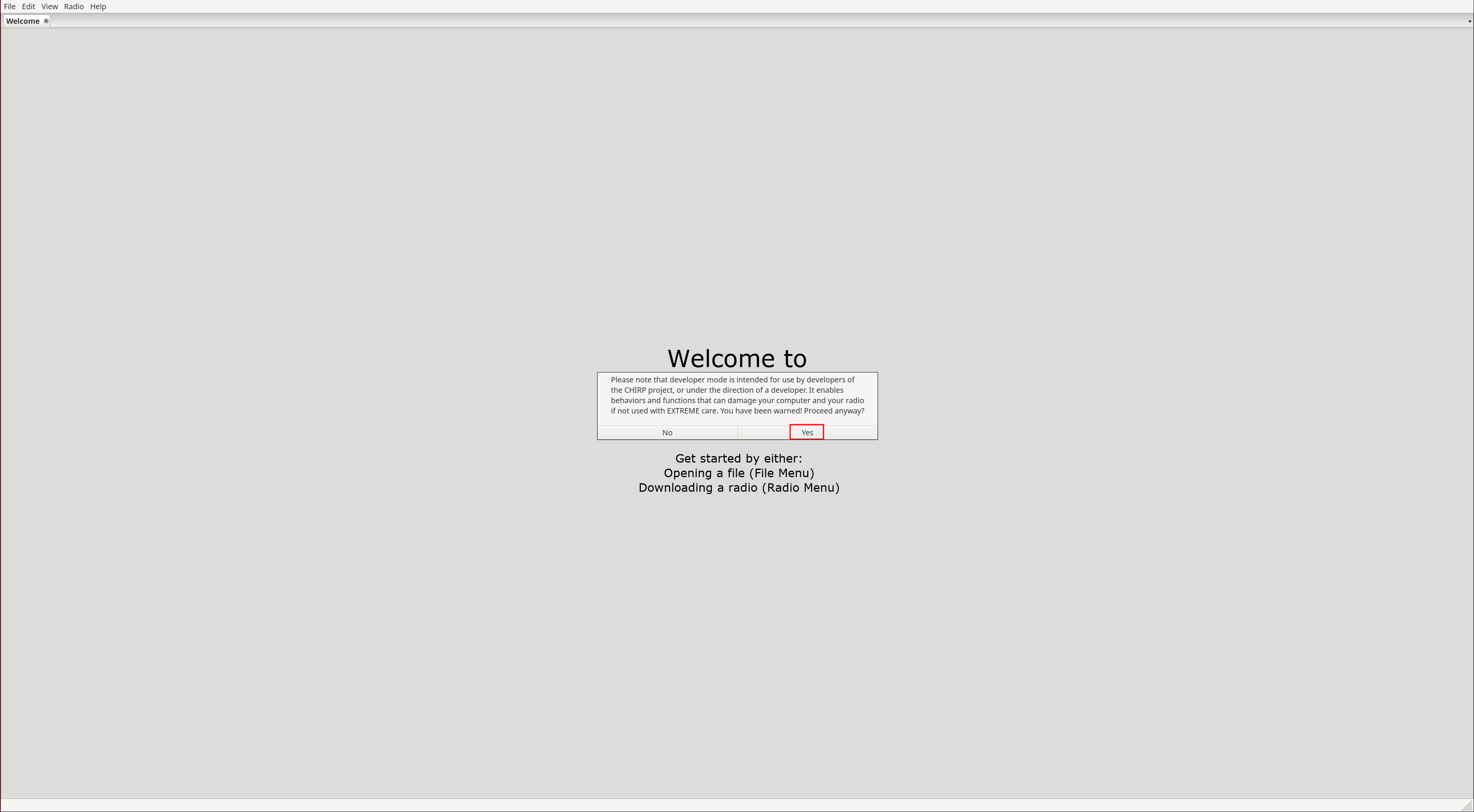

Habilitamos el modo desarrollador:

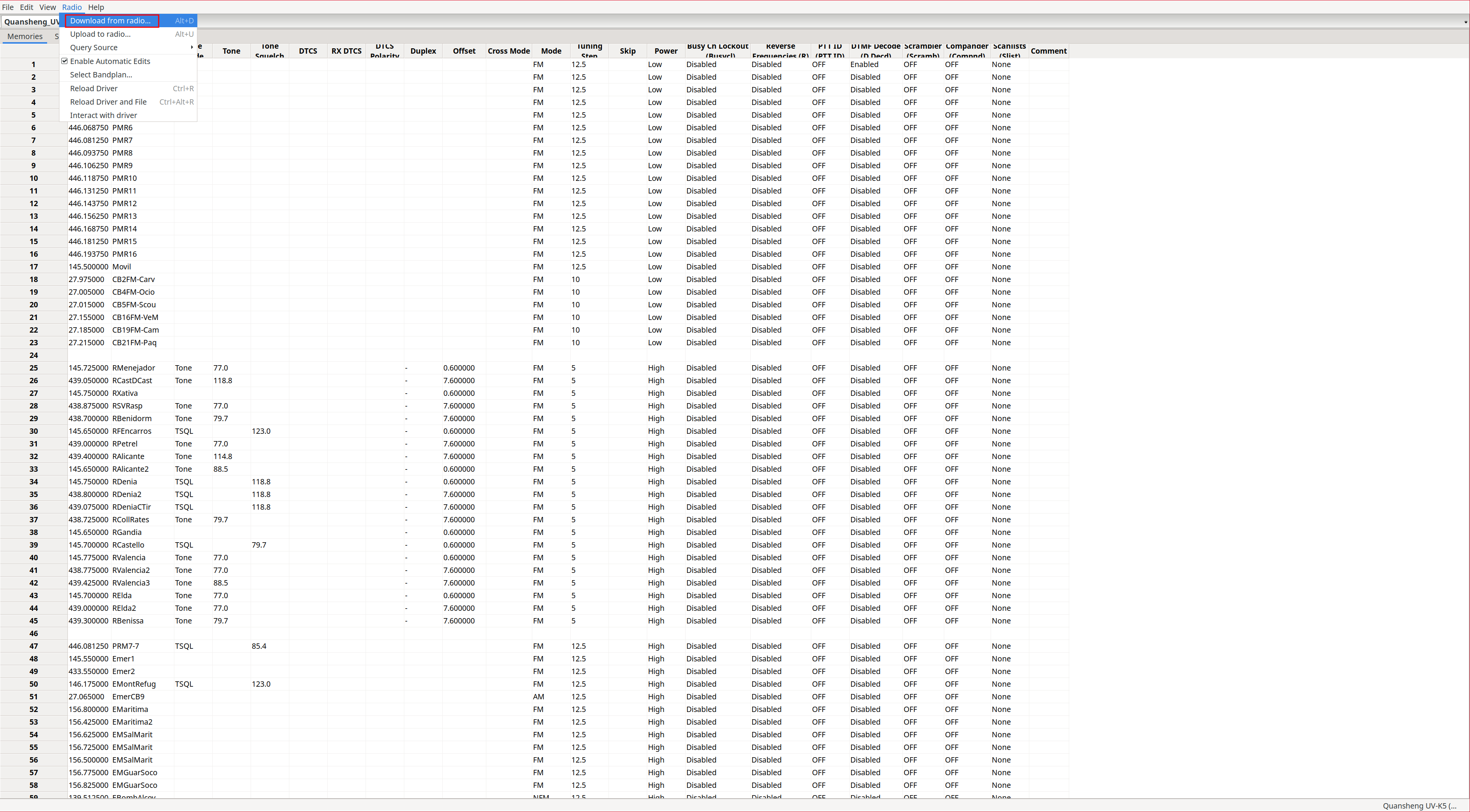

Help -> Developer mode

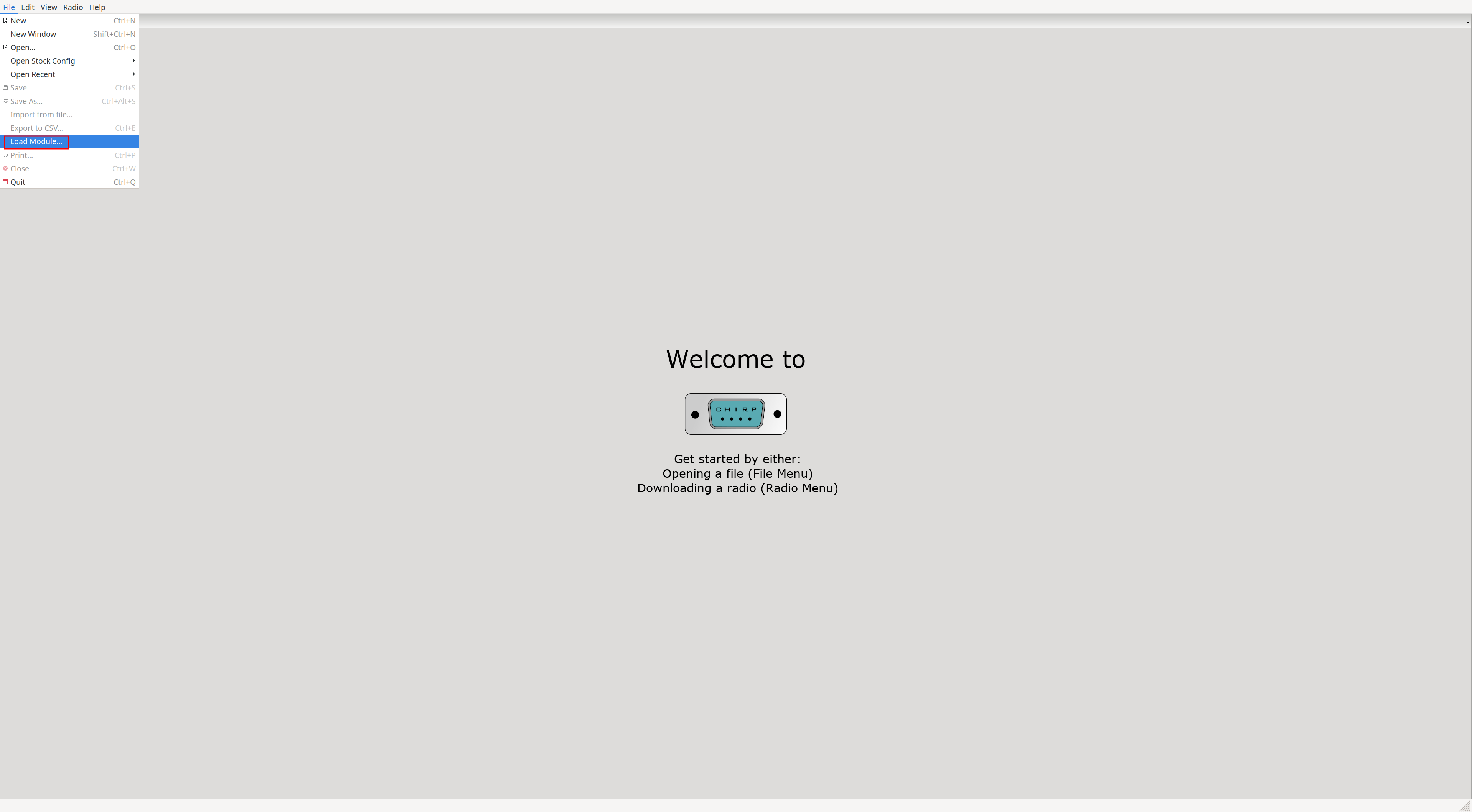

Tras reiniciar ya podemos cargar el driver:

File -> Load Module...

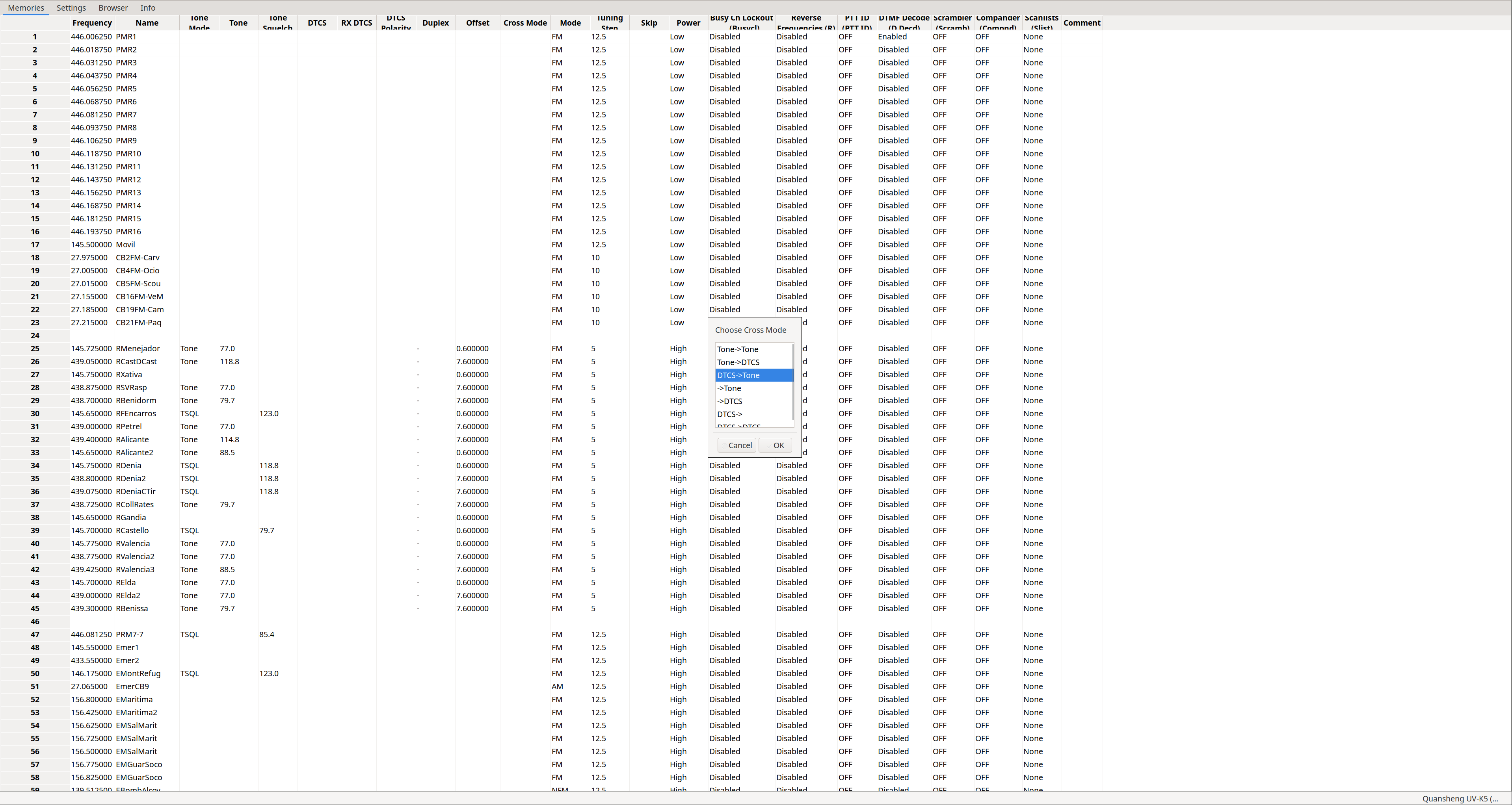

NOTA: CHIRP es un software bastante penoso, por ejemplo si seleccionamos un valor de un desplegable pero no quitamos el foco del parámetro, este NO estará aplicado, es decir si subimos la configuración a la radio, este no se habrá aplicado.

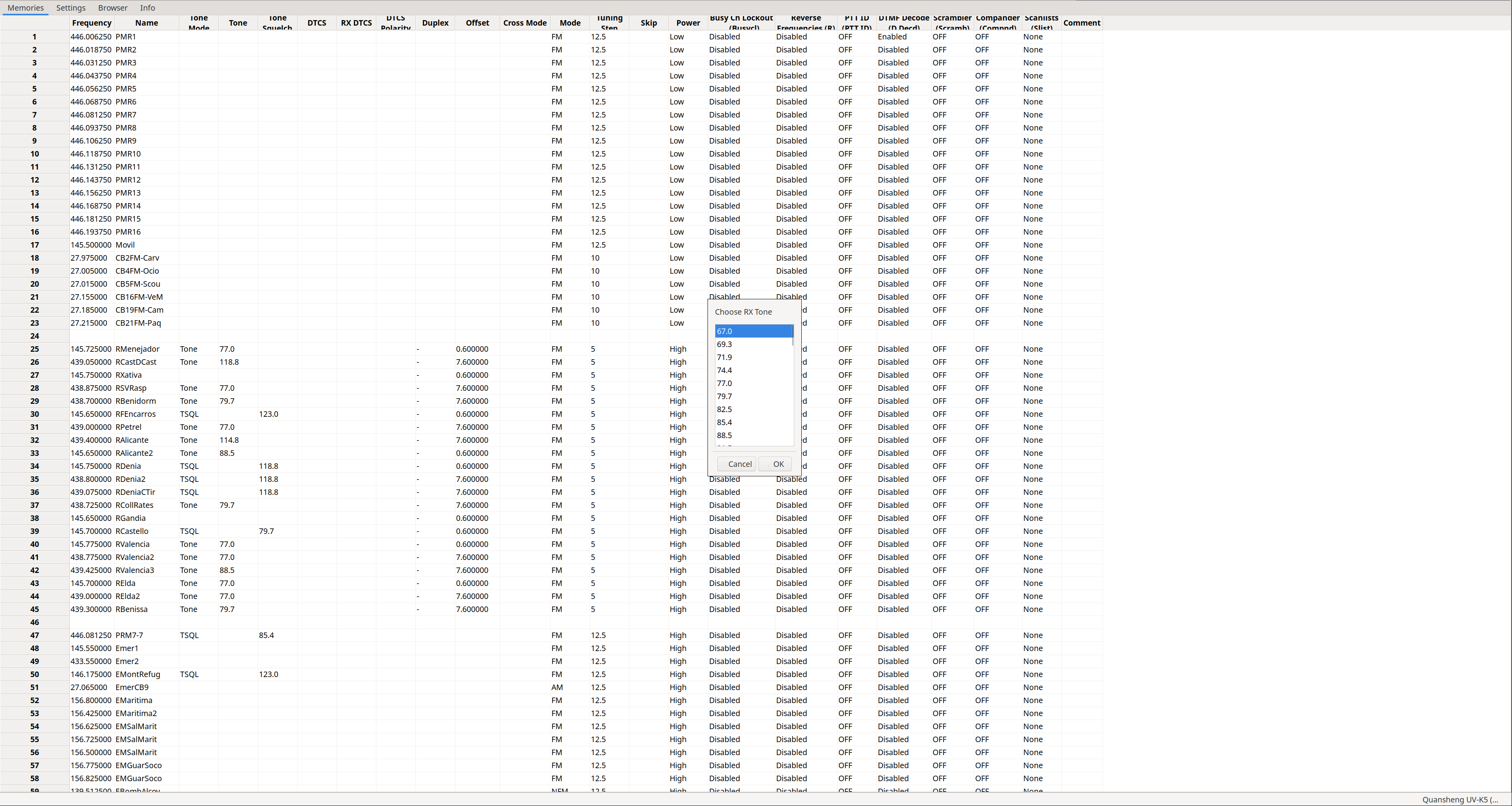

Extra fields:

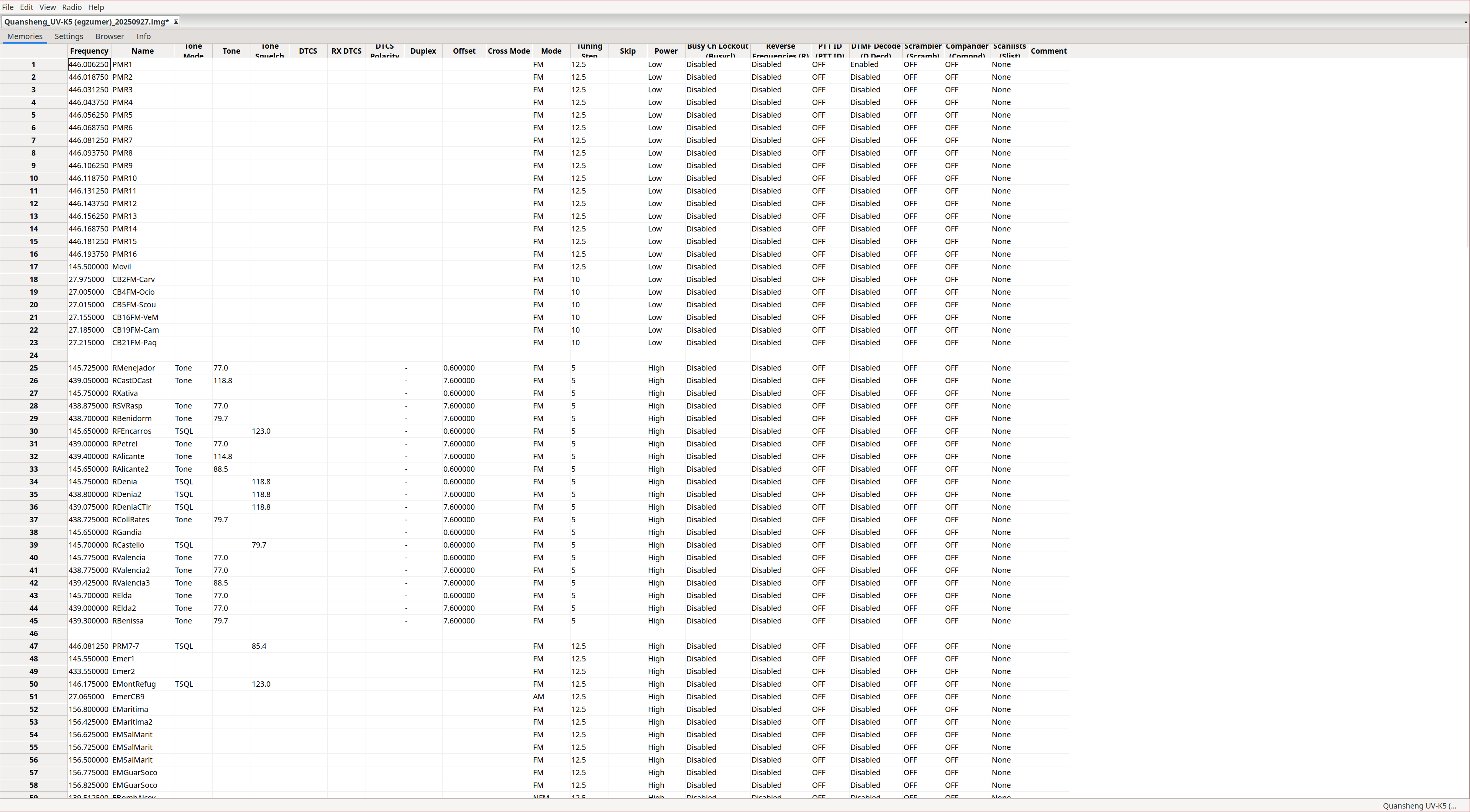

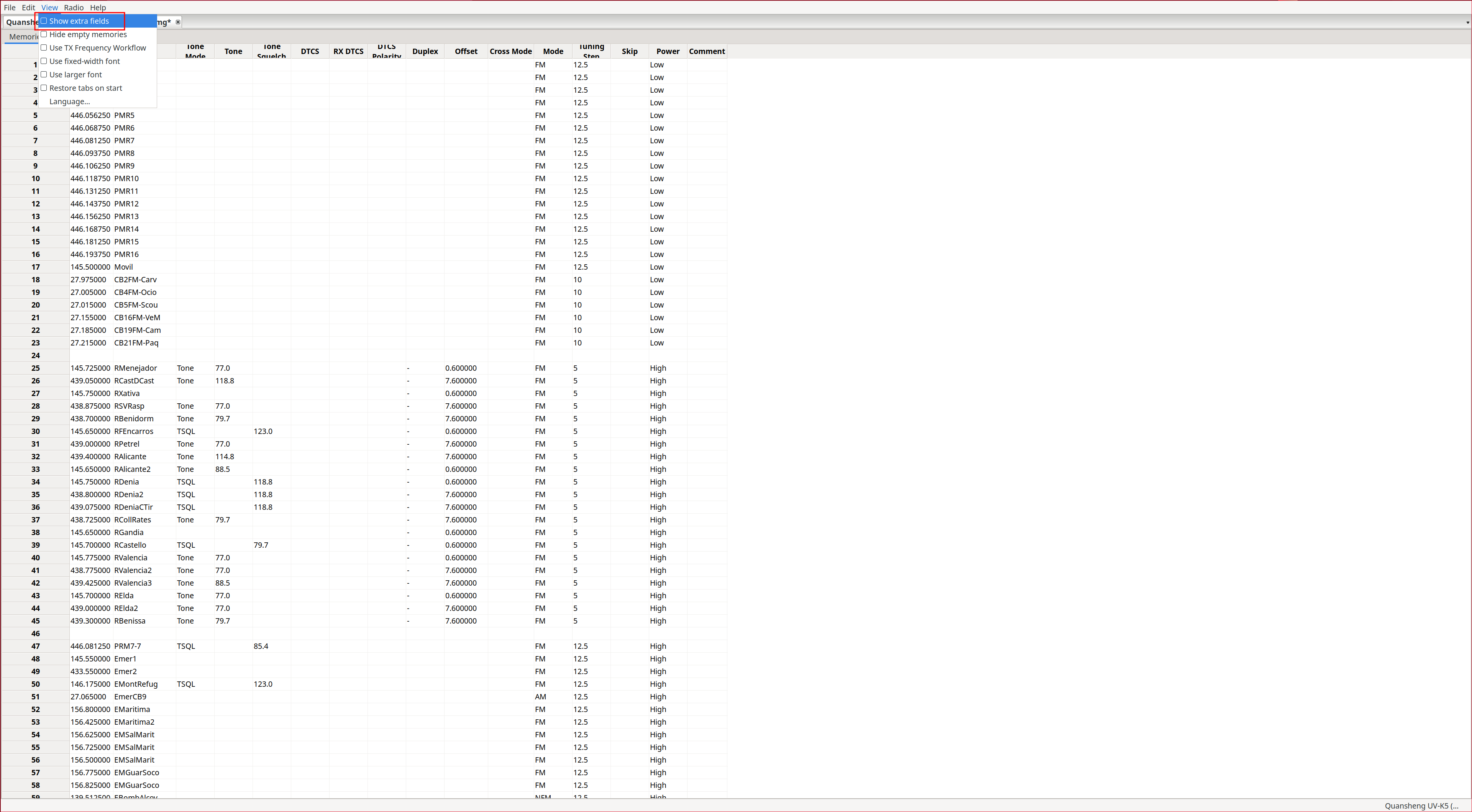

El primer paso antes de configurar nada es habiltiar los Extra fields ya que así seremos capaces de visualizar todos los parámetros de configuración de NUNU.

View -> Show extra fields

Conectar con la radio:

Radio -> Download from radio...
Model: UV-K5(egzummer)

Lista de canales:
Nos mostrará los canales, a mi criterio la interfaz deja mucho que desear ya que es muy complicado entender que es cada campo, hubiese sido mucho mas simple mapear una columna por cada opción del menú del walkie como hace CPS . A pesar de su poca intuitividad intentaré explicar que hace cada parámetro .

Hay algunas opciones como el Mode, que en CHIRP solo permite las opciones: FM, NFM, AM, NAM, USB mientras que en el walkie muchas mas Bandw(2) y Demodu(14).

En cambio el parámetro PTTID y DTMF Decode solo pueden cambiarse desde CHIRP aunque estas opciones no sirvan de nada ya que el soporte DTMF en NUNU es muy limitado debido a esto .

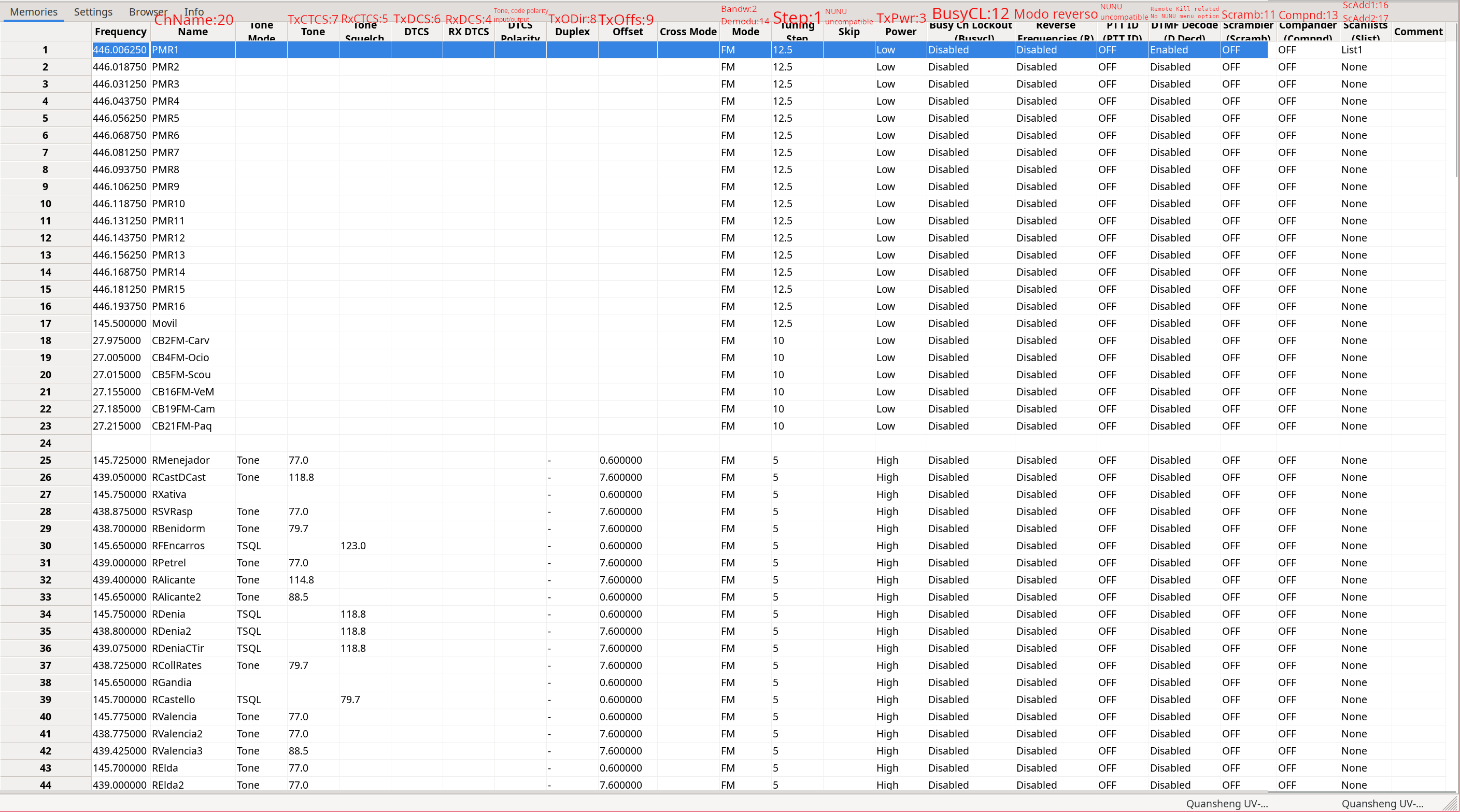

En la captura podemos ver la lista de canales con los parámetros asociados del menú del walkie en rojo:

La opción DTCS Polarity especifica la polaridad del tono/código de salida/entrada, los tonos solo permiten polaridad positiva(N) mientras que los códigos digitales permiten polaridad positiva(N) y negativa(R):

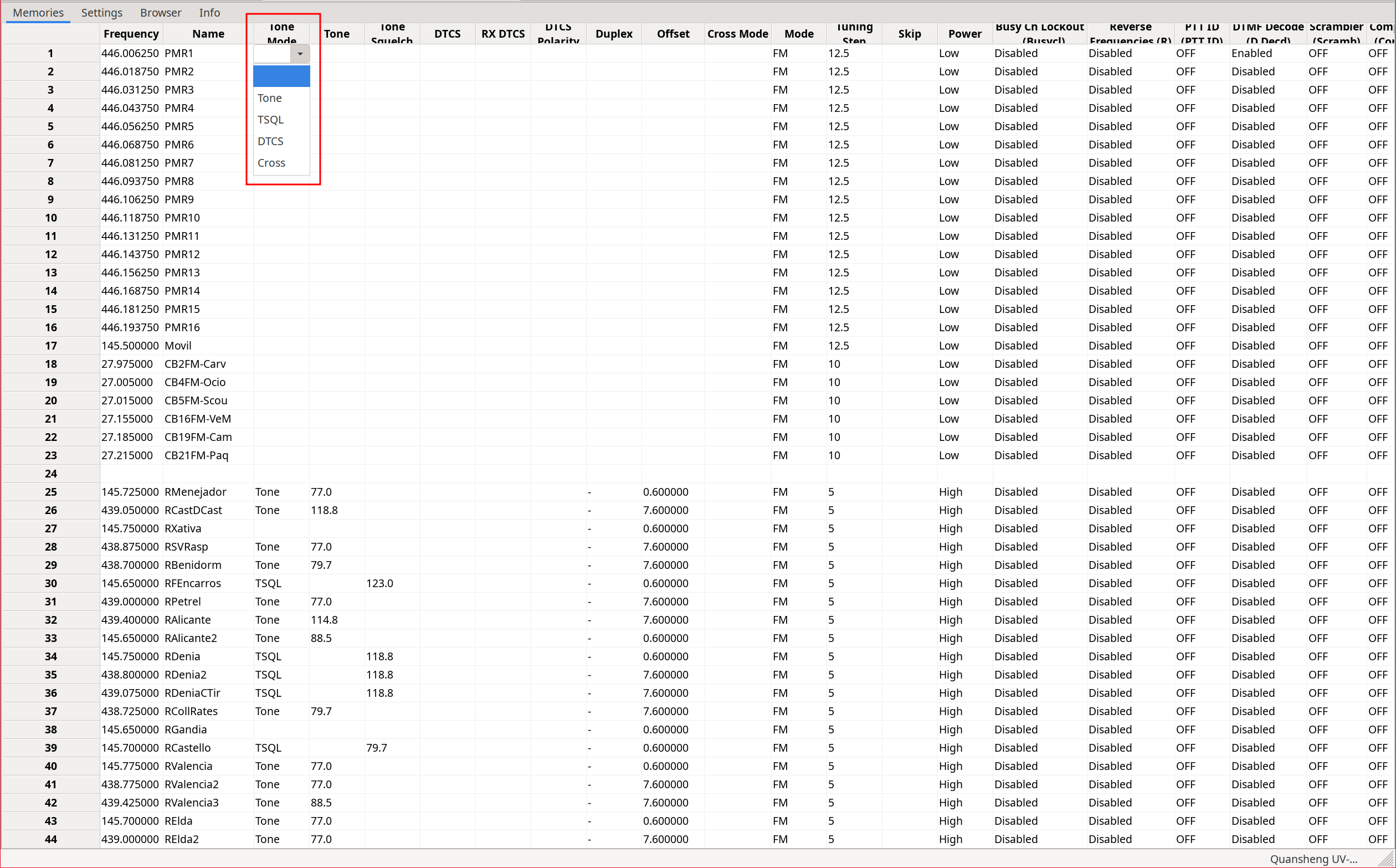

La opción Tone Mode, puede adoptar uno de los siguientes valores:

Según la opción elegida, nos rellenará con un valor predefinido el campo asociado a dicha elección.

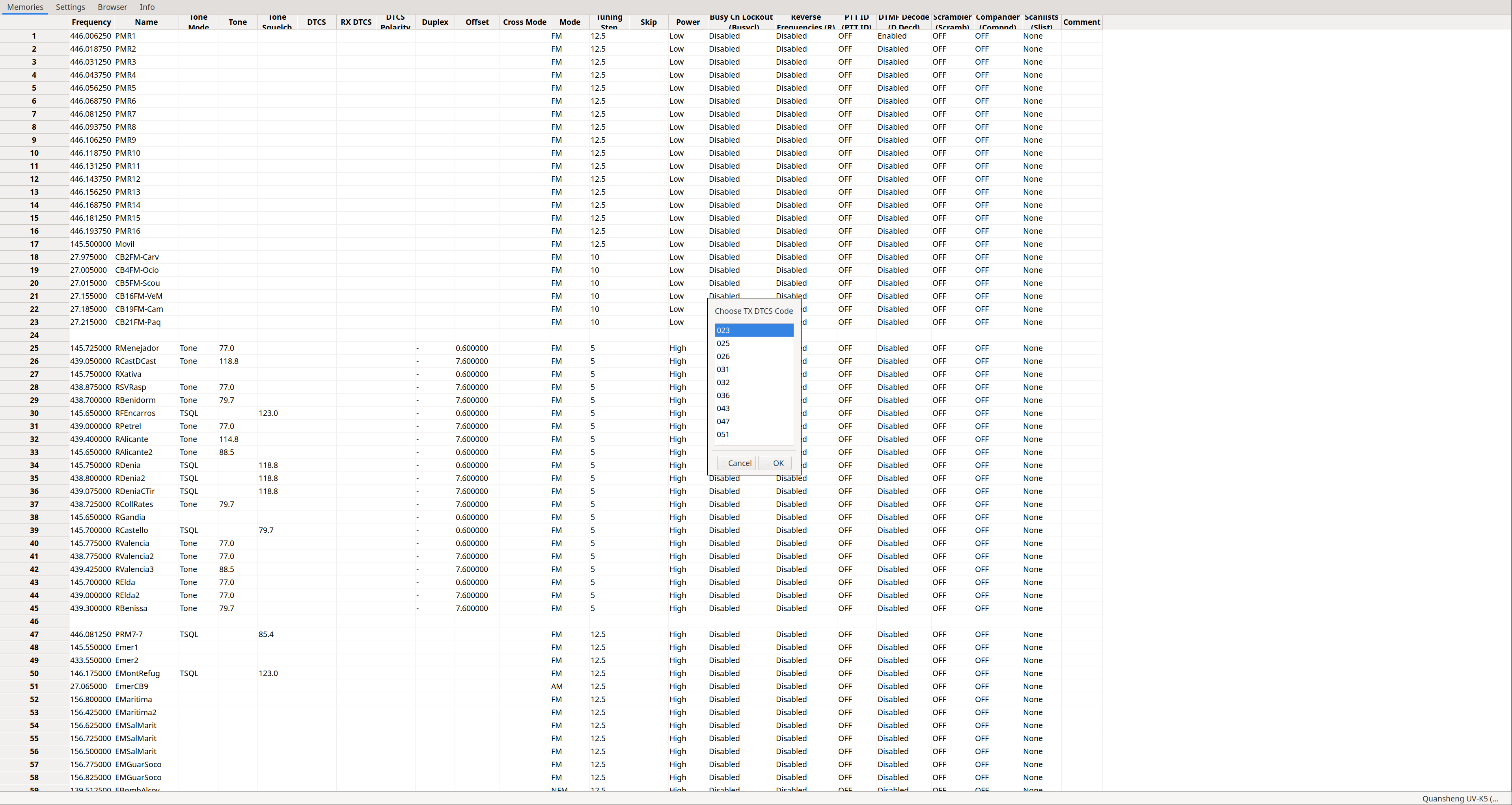

Si elegimos Cross, nos aparecerá una serie de ventanas donde podremos realizar configuraciones mixtas, es decir no tener solo códigos ni solo tonos, si no poder elegir para la entrada si utilizaremos códigos o tonos y de igual manera para la salida. Este campo depende de otra columna: Cross Mode.

La columna Cross Mode quedará configurada según hayamos elegido si utilizar códigos o tonos, el primer campo indica la emisión y el segundo la recepción:

Según los valores elegidos en las ventanas que aparecen al seleccionar Tone Mode: Cross, tendremos:

NOTA: Por alguna razón falta la opción Tone -> , cosas del CHIRP, supongo que con el tiempo arreglarán este tipo de fallos, recordemos que el soporte para Quansheng todavía es experimental.

Lista de bandas:
De igual manera como hacíamos con CPS , desde CHIRP también es posible definir el inicio y fin de cada banda.

Para modificar los parámetros debemos bajar abajo del todo en la lista de canales:

Modificando estos parámetros alteraremos los límites de frecuencias al escanear en una banda y los parámetros por defecto en las bandas como los tonos/códigos , el ancho de banda, la potencia de emisión y demás parámetros, por supuesto siempre podremos modificar dichos parámetros al vuelo desde el menú del walkie.

Settings:
En las pestaña Settings podemos encontrar el resto de la configuración, debemos tener en cuenta que el driver es una modificación de EGZUMER y no se ha ajustado del todo a NUNU, mostrando algunas secciones que no aplicarán.

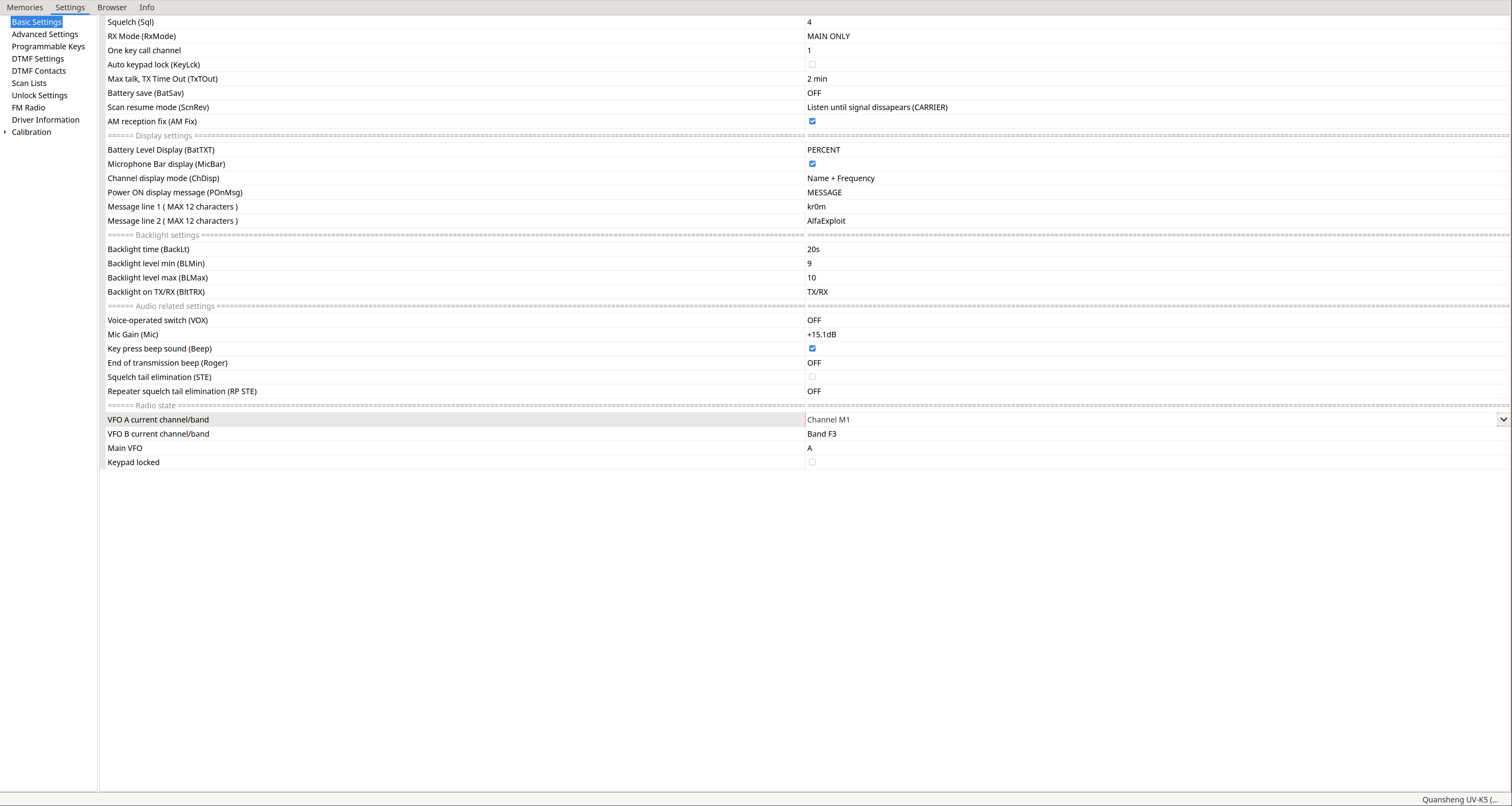

Basic Settings: Como podemos ver NUNU ha tenido el detalle de indicar a que parámetro del walkie corresponde cada opción.

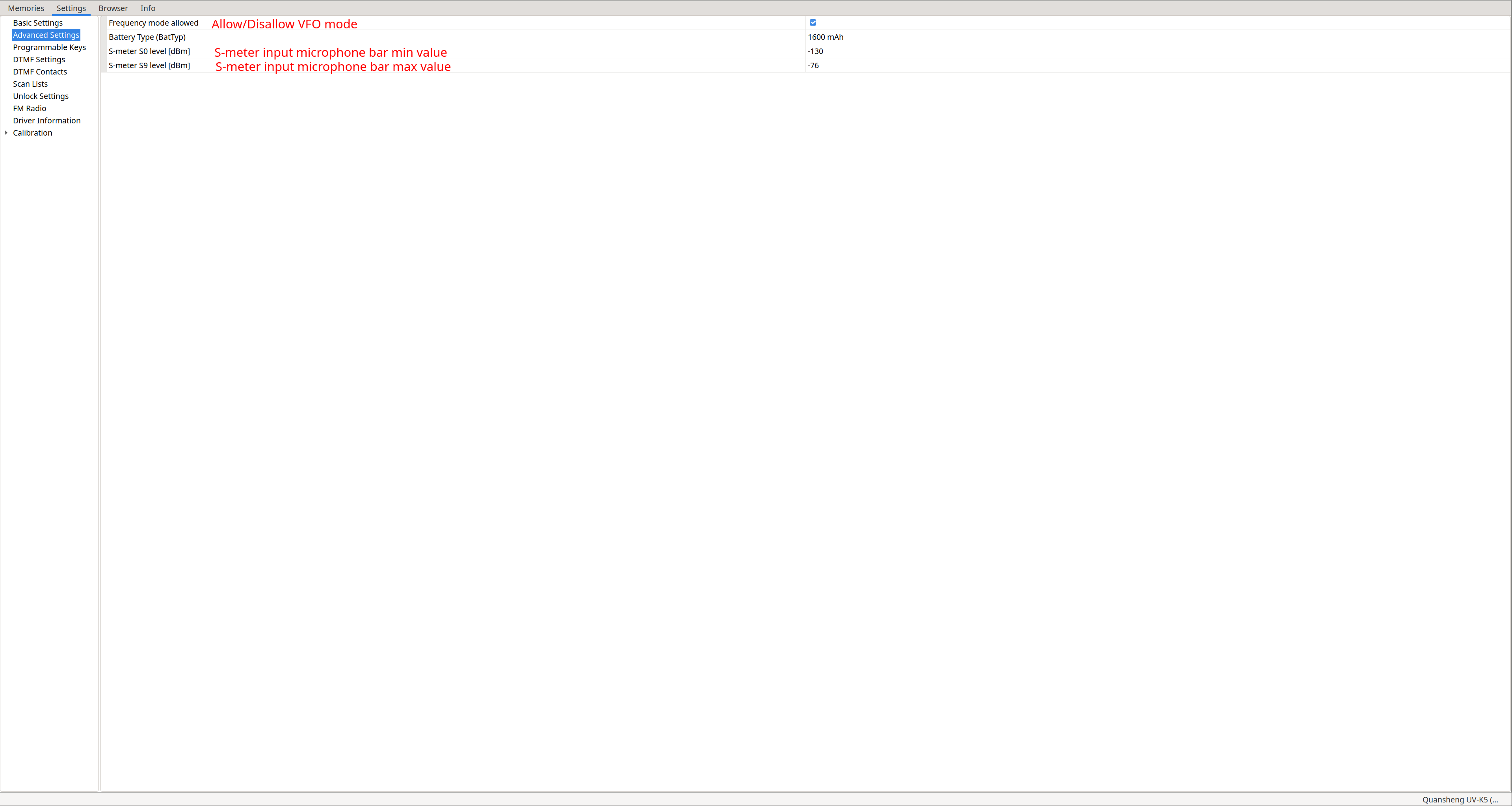

Advanced Settings:

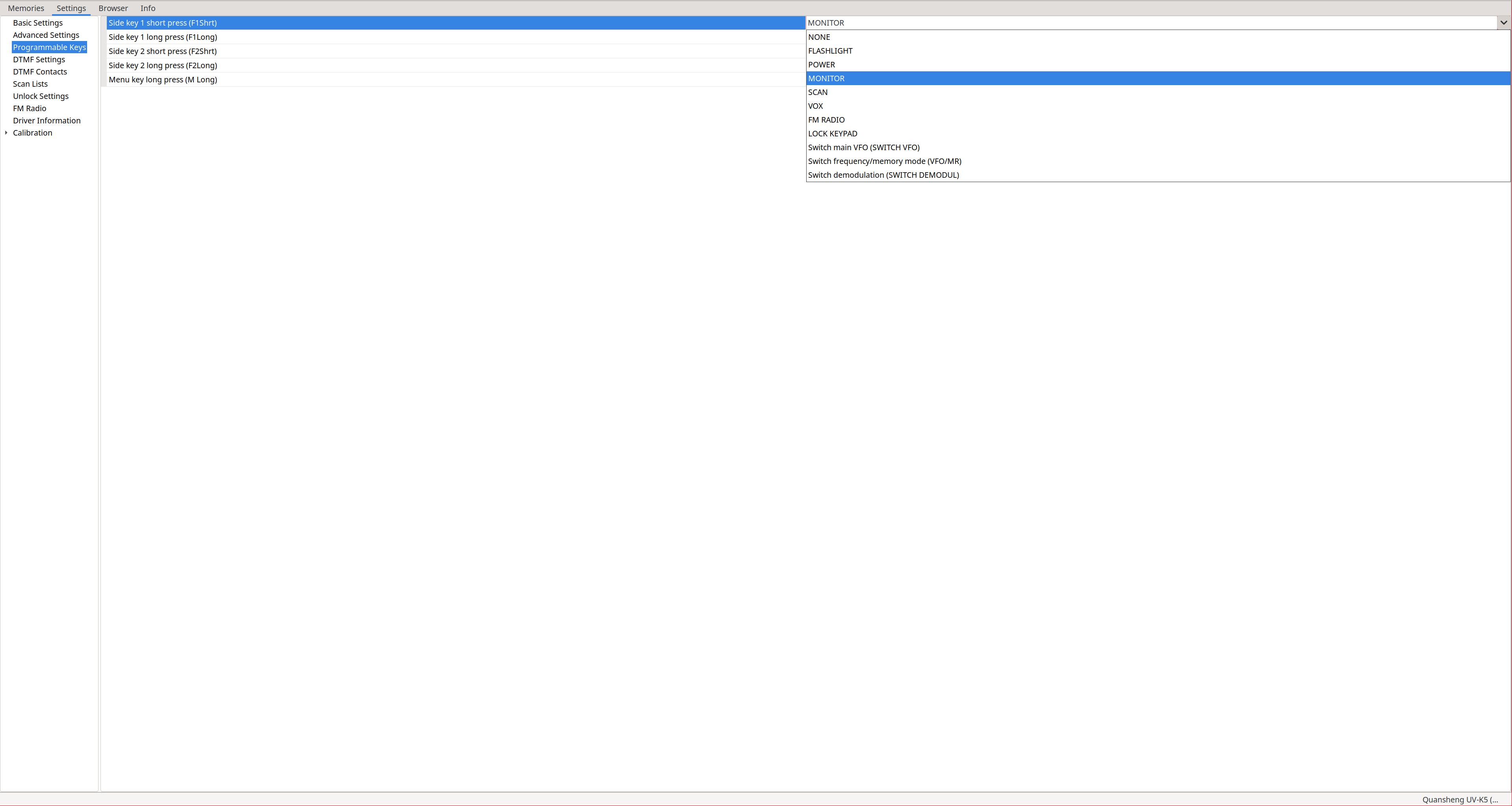

Programmable keys: Configuración de los SideKeys.

DTMF Settings: Ninguno de estos parámetros(a excepción de los explicados) tiene sentido en NUNU debido a esto .

DTMF Contacts: Configuración de los contactos DTMF, no aplicable en NUNU.

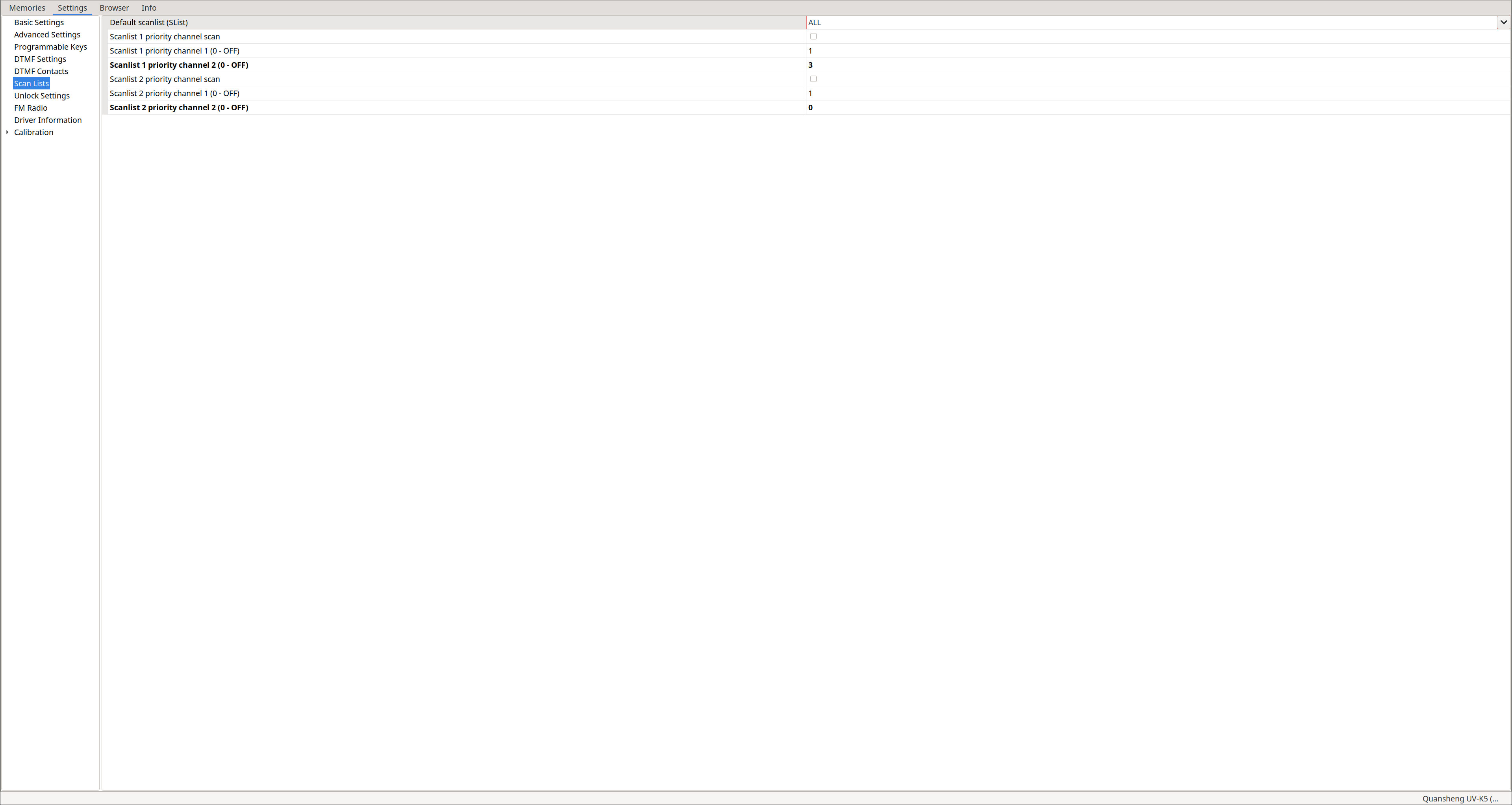

Scan Lists: Desde esta sección tan solo podremos asignar la default scanlist, habilitar/deshabiltiar la prioridad de escaneo y configurar los dos canales prioritarios de cada lista, estos son canales que se escanearán con mayor frecuencia que los no prioritarios, esto resulta útil para escanear un gran número de canales pero sin pasar por alto la recepción de un canal prioritario mientras el walkie estaba ocupado escaneando los no prioritarios. Para editar las listas lo haremos desde la pestaña Memories, habiendo habilitado previamente los extra fields: View -> Show extra fields

Unlock Settings: Nos permite desbloquear la emisión en frecuencias fuera del rango de radioaficionado y habilitar/deshabilitar el poder utilizar scrambling , del mismo modo que hacíamos desde el menú extendido cuando calibrabamos la batería.

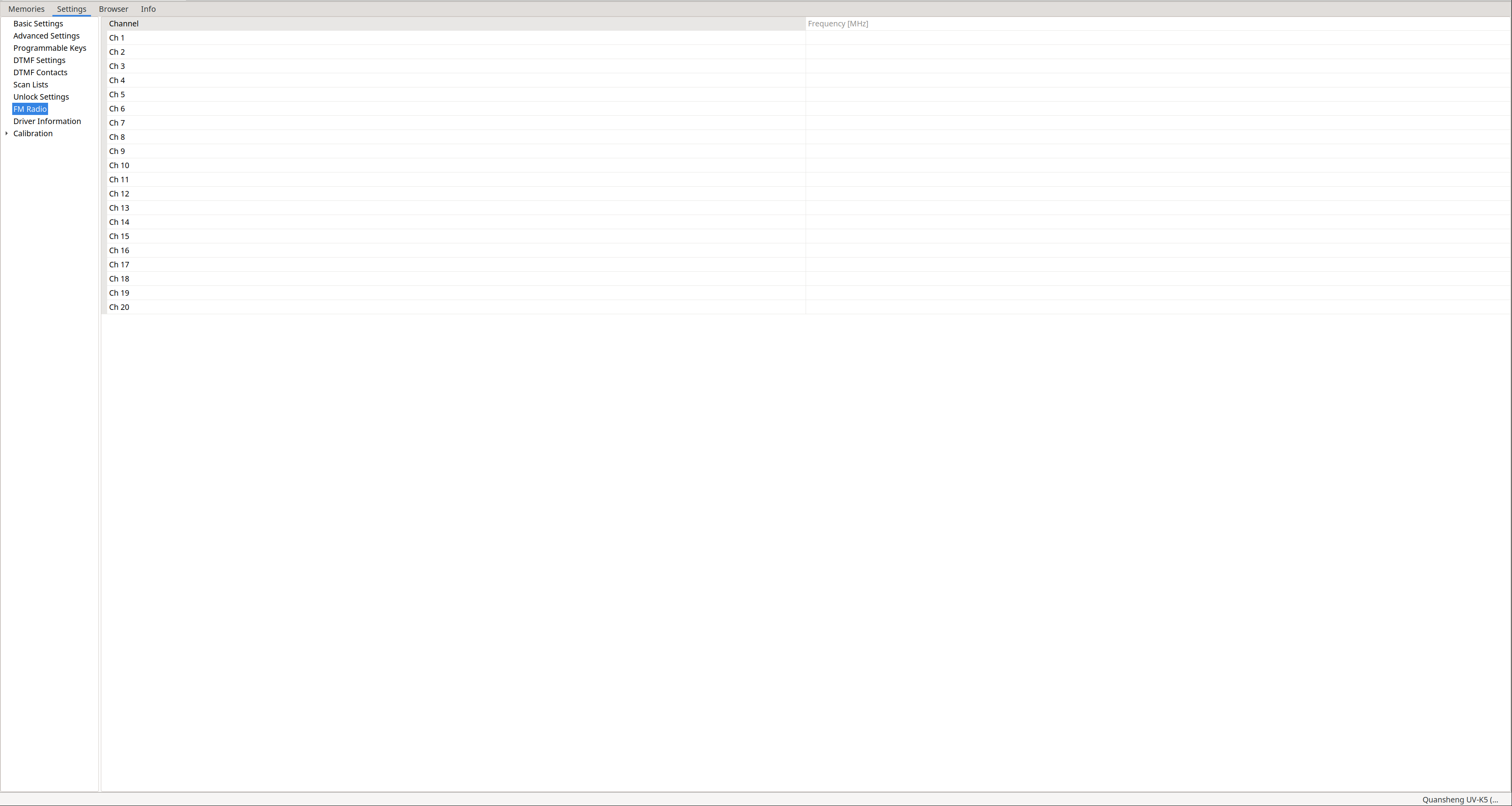

FM Radio: No aplicable en NUNU ya que las funciones de radio broadcast han sido considerablemente reducidas.

Driver information: Muestra la versión de firmware.

Calibration: Permite ajustar los parámetros de calibración. Como se indica en la web del driver de NUNU , CHIRP guarda los parámetros de calibración de la radio en los ficheros que genera al guardar, por lo tanto si alguien nos pasa su fichero de CHIRP y esta opción está habilitada, estaremos cargando su calibración. Si habilitamos esta opción solo estaremos subiendo a la radio la calibración, no el resto de parámetros como memorias y demás.

Recordemos que la mejor manera de backupupear o cargar nuestra calibración es mediante k5prog-win. , no mediante ficheros de CHIRP.

Además debemos tener en cuenta que en NUNU existen parámetros que se utilizan de forma distinta al stock firmware o simplemente no se utilizan .

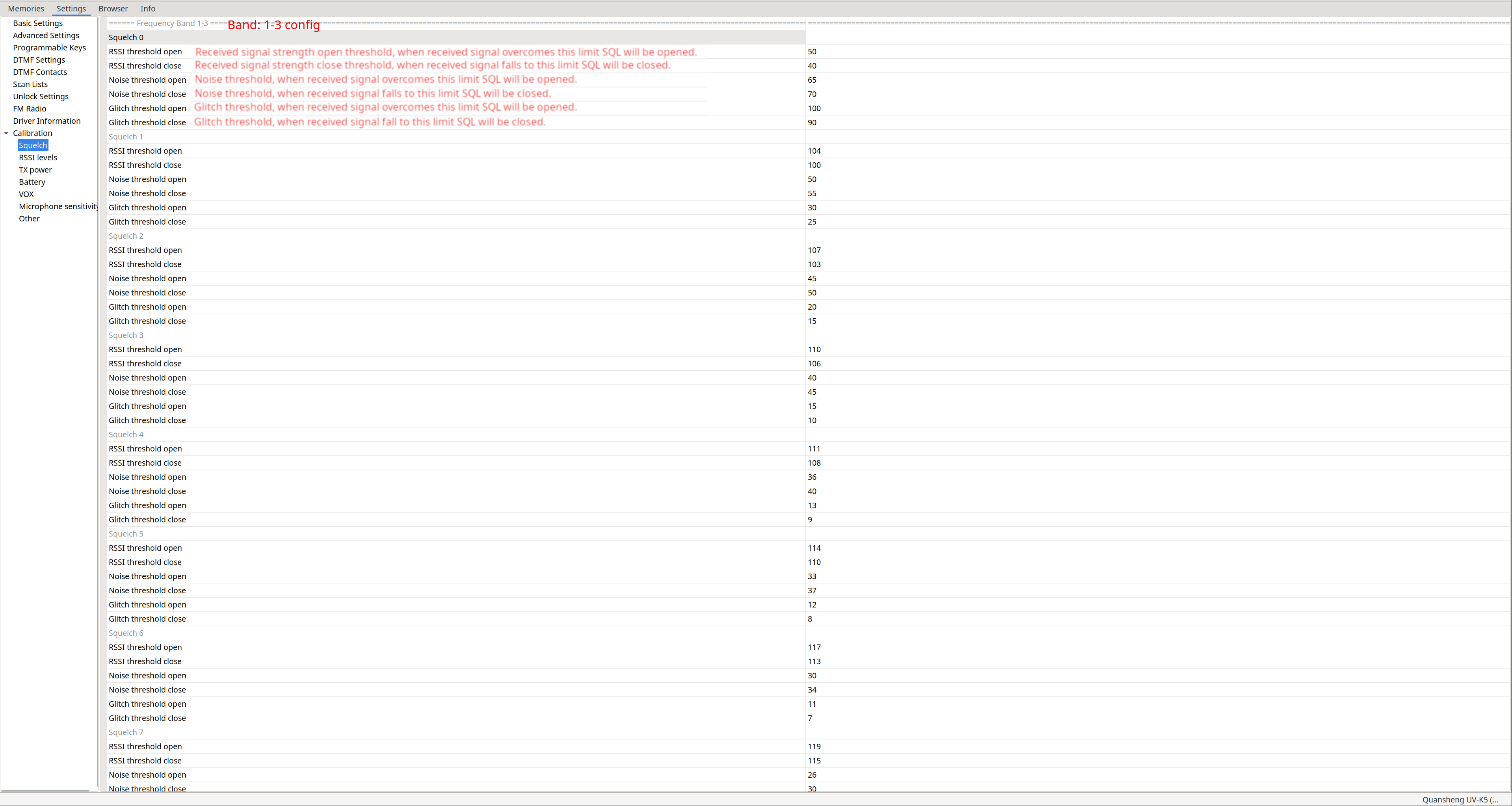

Calibration-Squelch: Permite ajustar los parámetros de cada nivel de squelch(53). CHIRP solo permite dos configuraciones, una para las tres primeras bandas y otra para las cuatro siguientes. Estos valores son leídos y multiplicados por dos por el firmware.

Bands: 1-3	Bands: 4-7

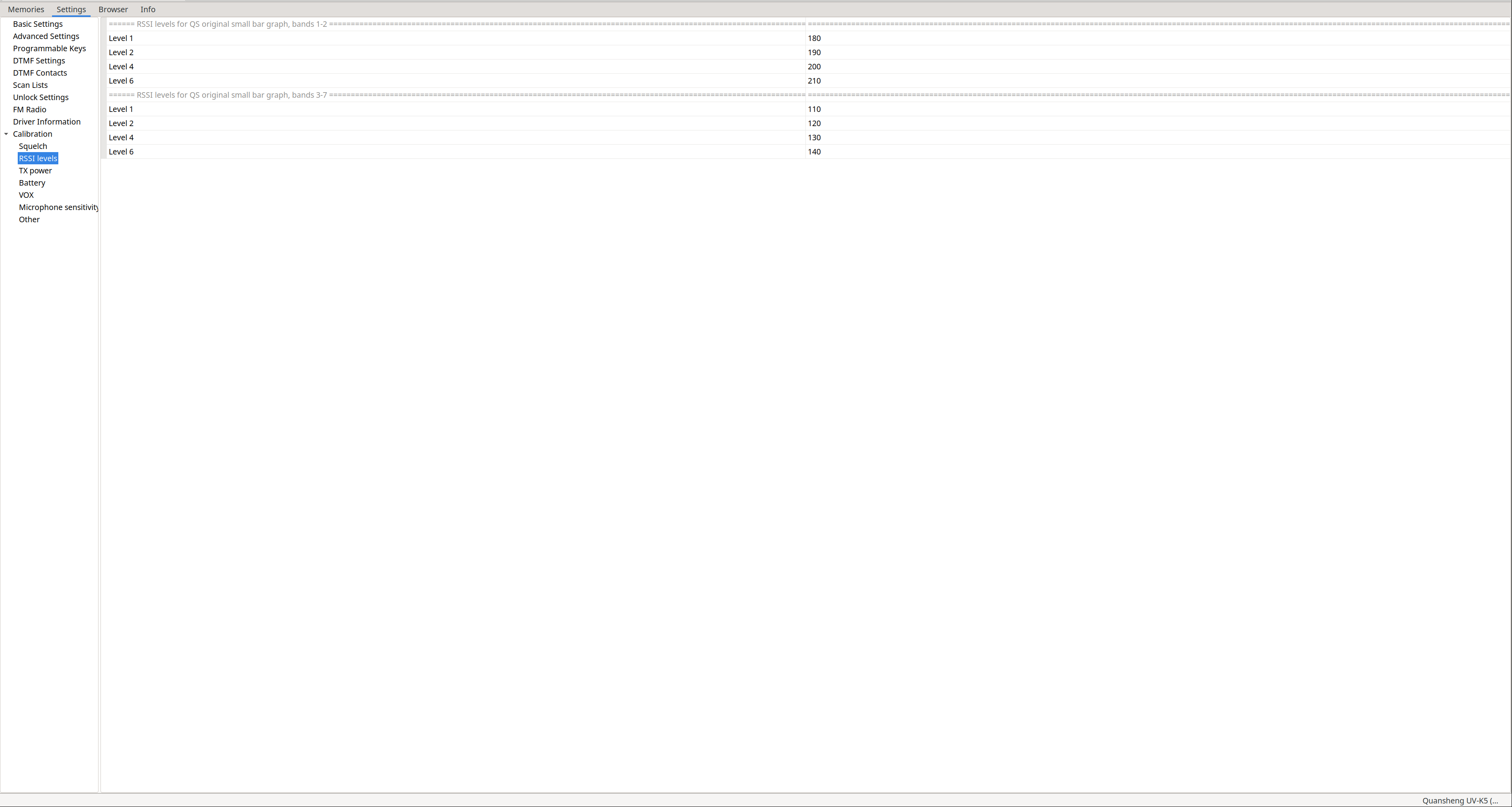

Calibration-RSSI levels: Podemos definir los umbrales de calidad de la señal entrante para mostrar X o Y barritas, solo permite dos configuraciones, una para las dos primeras bandas y otra para las cinco siguientes. Solo se utiliza si el firmware fué compilado con la opción ENABLE_RSSI_BAR=0.

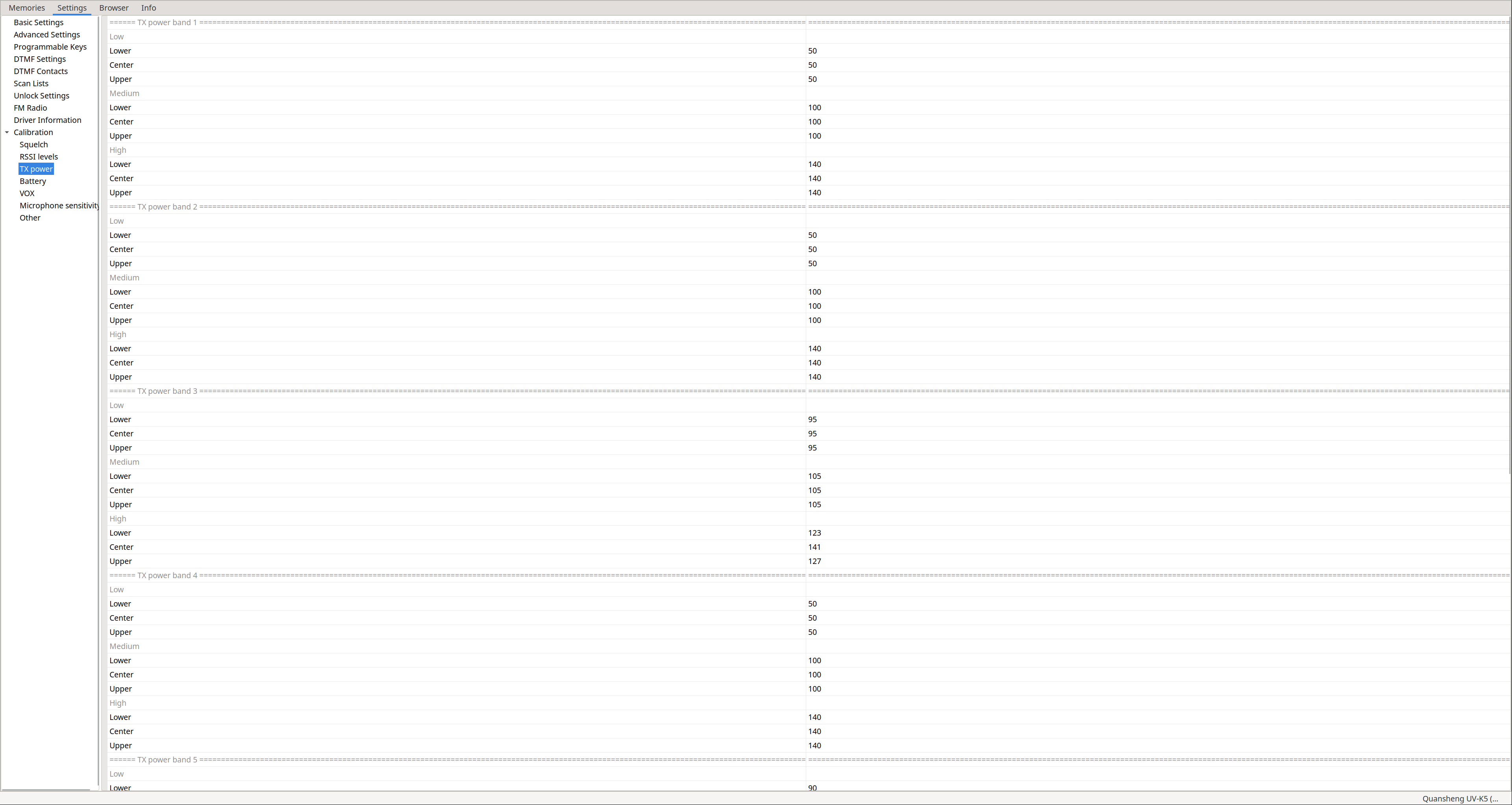

Calibration-TX power: Permite definir la potencia con la que emitir en cada banda. Si se compila el firmware con la opción ENABLE_REDUCE_LOW_MID_TX_POWER habilitada el valor de la potencia media se divide entre 3 y el de potencia baja por 5.

Se pueden observar los valores Lower/Center/Upper, esto es debido a que las bandas se dividen en regiones de XMHz, según la región de la banda en la que estemos operando, se aplicará una potencia u otra. Por ejemplo si estamos en la banda F1, con el walkie configurado en potencia Low, mientras permanezcamos en la región baja emitiremos a: Band 1 -> Low -> Lower, pero con la misma configuración en la región alta de la banda F1, sería: Band 1 -> Low -> Upper.

Calibration-Battery: En la documentación de NUNU , no se comenta nada al respecto, pero imaginao que solo se utiliza el nivel 3 como hacía EGZUMER. Este valor puede ser configurado mediante el procedimiento de calibración de batería.

Calibration-VOX: Permite definir los umbrales de activación del VOX en cada uno de los niveles.

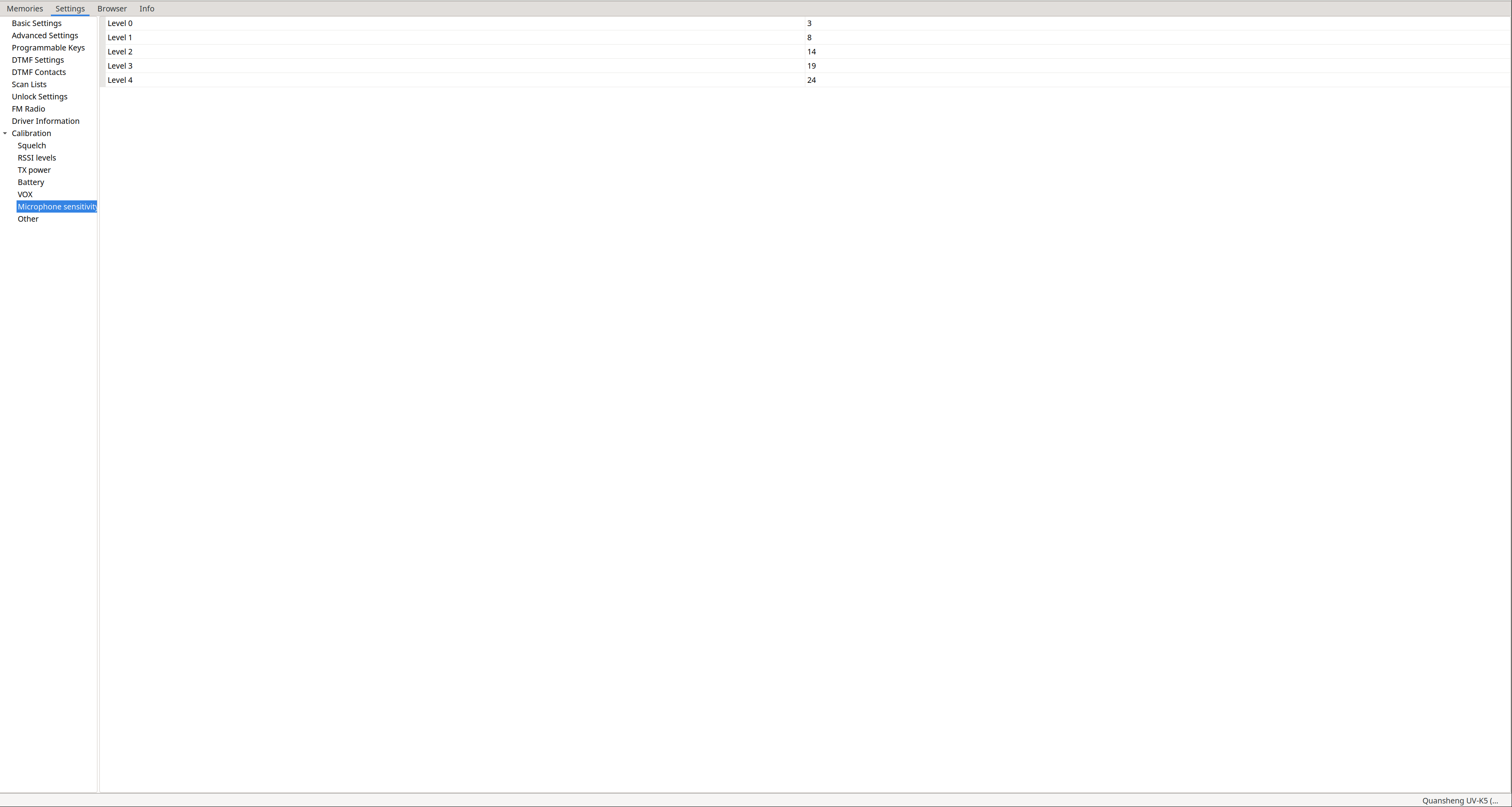

Calibration-Microphone sensitivity: No se utiliza.

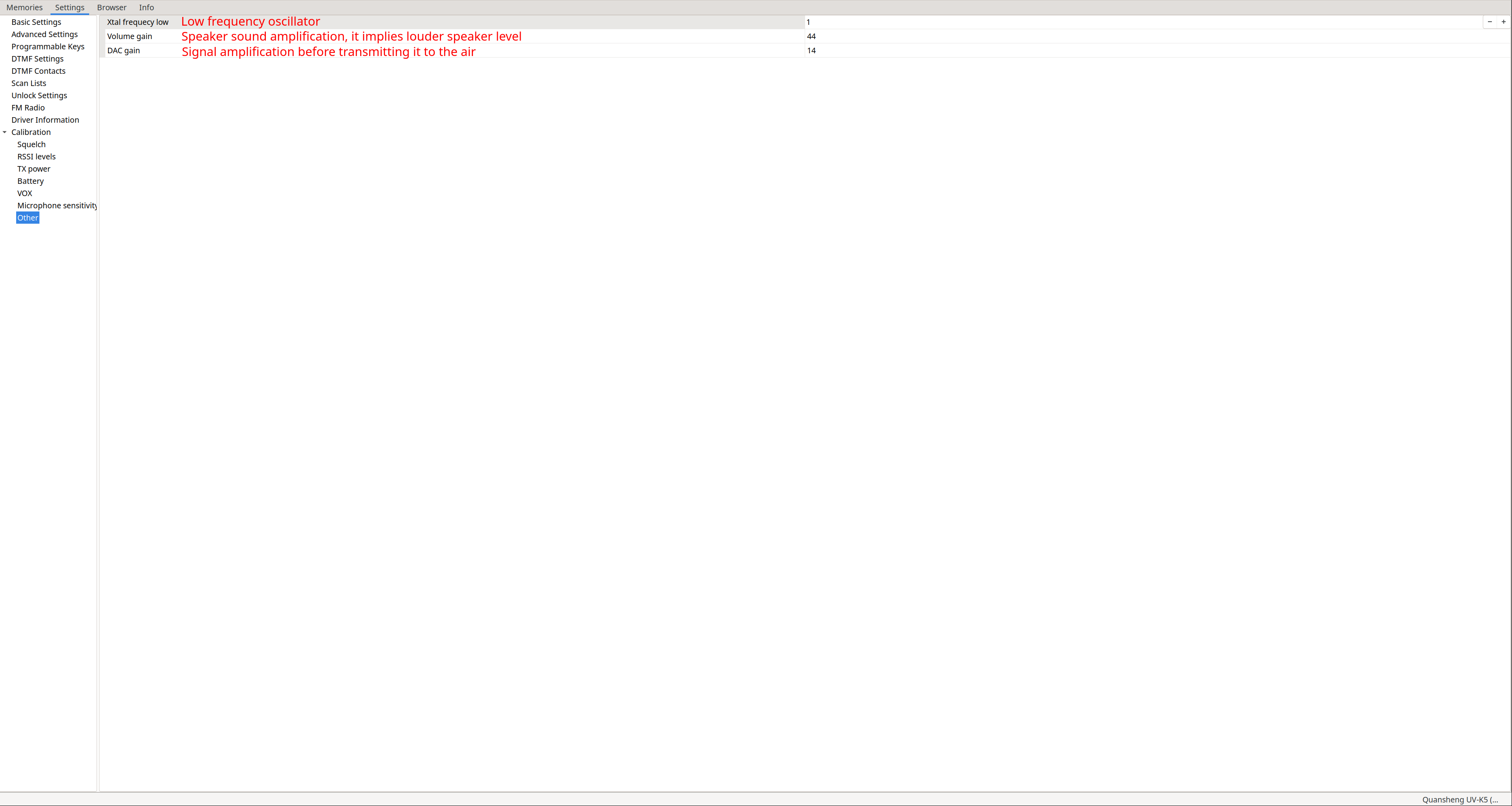

Calibration-Other: Configuración de la frecuencia del cristal y la ganancia del volumen y el DAC.

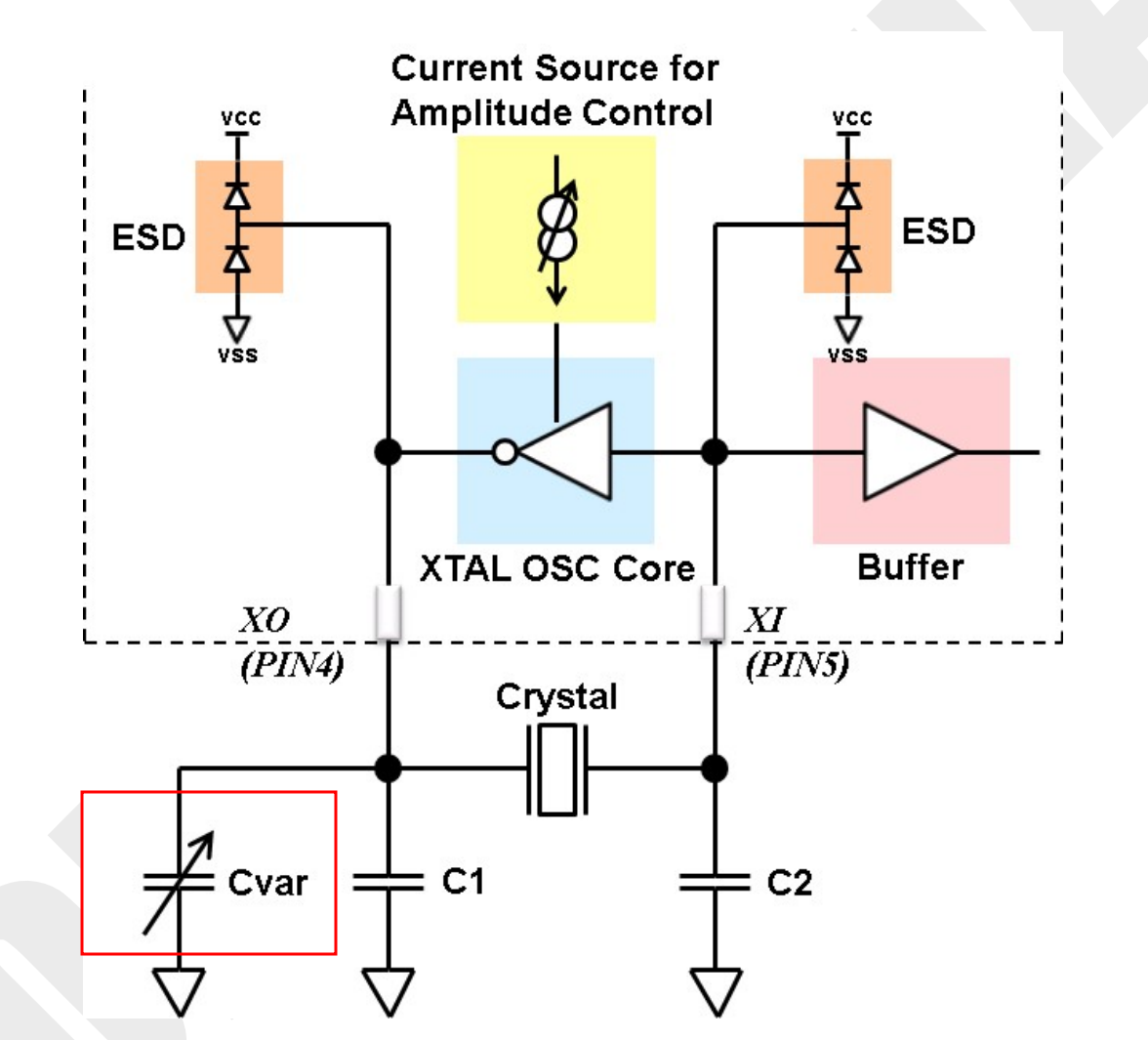

Según el datasheet del chip de radio , el walkie viene con un cristal de 26MHz y existe un condensador variable que se emplea para la calibración de la frecuencia del cristal:

Cvar is an adjustable capacitor for frequency calibration.

Yo imagino que un cristal de 26MHz se considera de frecuencia baja y por este motivo Xtal frequency low recibe un valor de 1 por defecto, no creo que haya que tocar este parámetro a no ser que realicemos modificaciones hardware en el walkie.

Messenger:

Una de las caracterísiticas mas destacables de NUNU es su capacidad de enviar mensajes de texto cifrados entre terminales. Podemos encontrar todas las funciones relacionadas con el messenger en las opciones del menú:

• EncKey(48): Mostrará el hash de la key de cifrado de los mensajes, resulta útil para saber si dos walkies van a poder comunicarse ya que el hash debería de coindicir. Presionando M(A) podemos cambiar la key.
• MsgEnc(49): Habilita y deshabilita el encriptado de los mensajes de texto.
• MsgRx(50): Habilita la recepción de mensajes, con esta opción deshabilitada solo podremos enviar mensajes, no recibirlos.
• MsgAck(51): Esta opción depende exclusivamente del receptor, si se habilita enviará un ACK por cada mensaje recibido, haciendo posible que el emisor sepa si se ha entregado el mensaje. Cualquier walkie con NUNU puede responder, así que sabremos que alguien lo ha recibido, pero no que walkie lo ha recibido.
• MsgMod(52): Modulación utilizada para el envío de mensajes. Según las condiciones debemos utilizar una u otra: FSK 450 - for bad conditions, FSK 700 - for medium conditions, AFSK 1.2K - for good conditions.

Debemos pensar en el messenger como un grupo de chat al que puede acceder todo el mundo, pero los mensajes cifrados solo podrán ser leídos por los que tengan la key correcta, los mensajes sin cifrar los leerá todo el mundo.

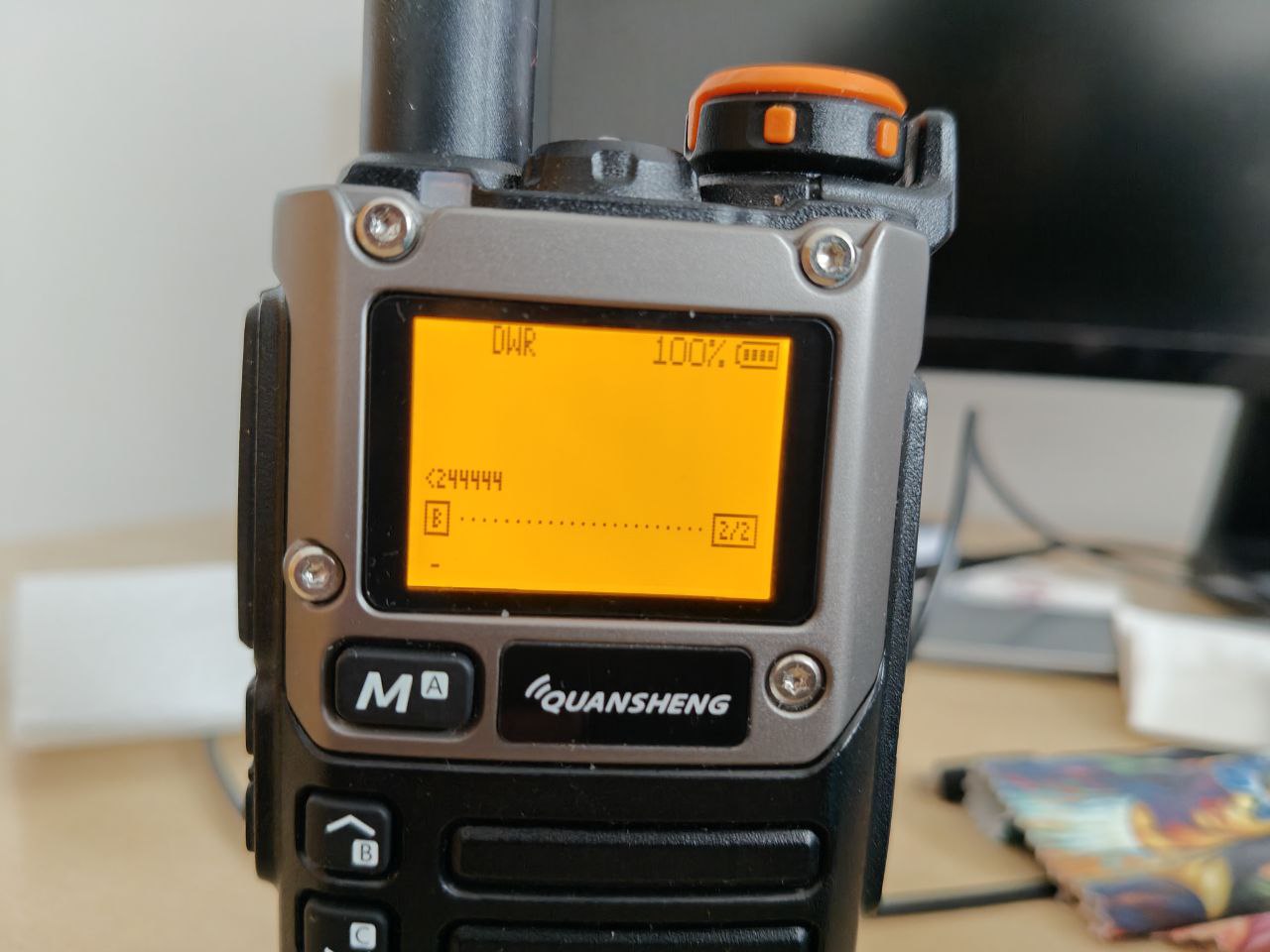

Para acceder al messenger debemos presionar F+M(A), donde veremos la interfaz de mensajería(la B marcada en rojo indica el modo: mayúsculas/minúsculas/númerico). Utilizando los botones como hacíamos en los años 90 podremos escribir el mensaje deseado.

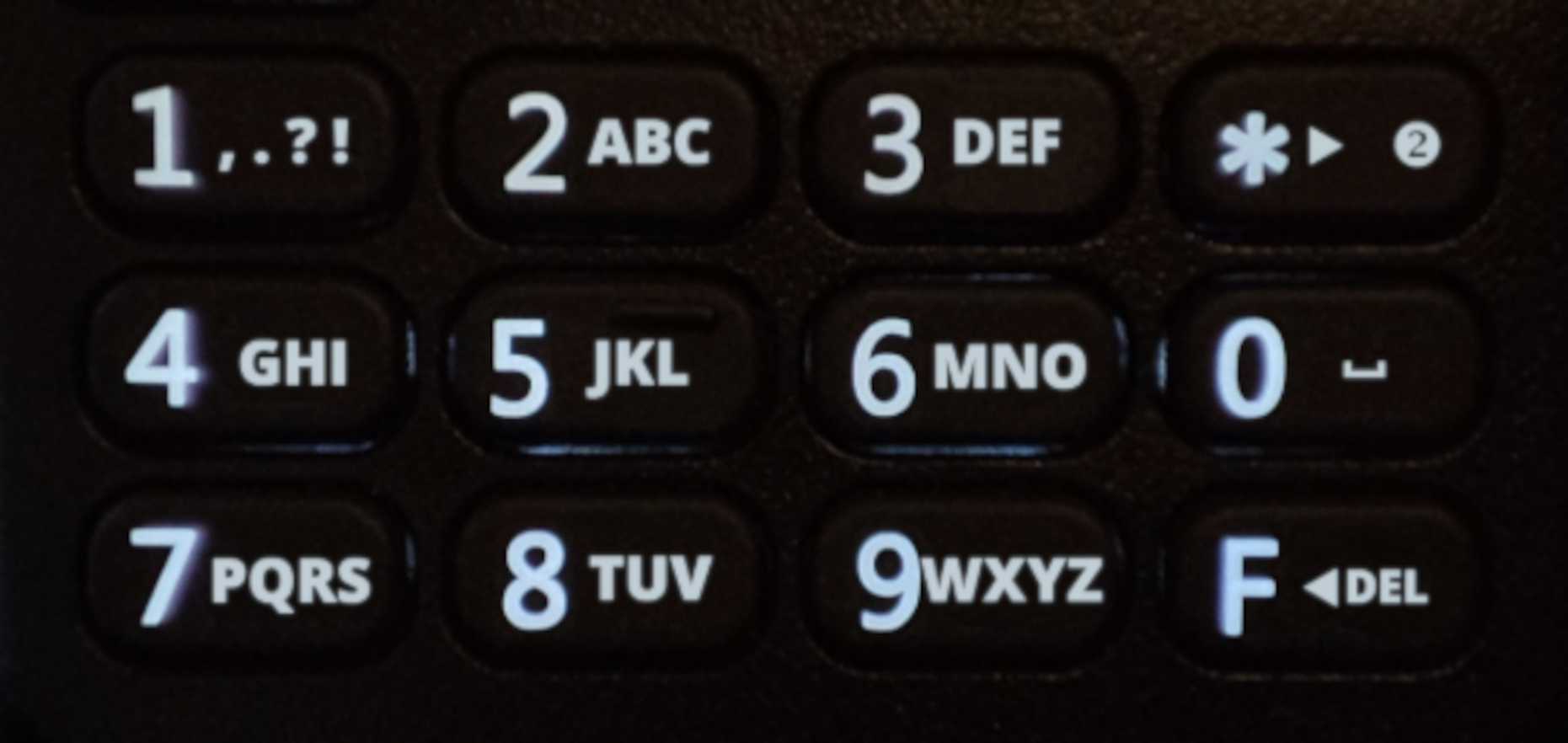

Como podemos ver hay algunas teclas con funciones específicas:

El estado de los mensajes se codifica mediante un símbolito de la siguiente manera:

> Mensaje enviado, acuse de recibo(ACK) no recibido.
+ Mensaje enviado, acuse de recibo(ACK) recibido.

< Mensaje recibido

El cifrado de los mensajes se basa en ChaCha20, podemos ver mas detalles en la web de NUNU :

• La derivación de la key se compone de 256 bits, generados a partir de la combinación de 4 hashses de 64 bits del password. Cada hash es generado con un grano de sal diferente de 64 bits. La key es almacenada en RAM y permanece allí hasta que la radio se apague.
• El password reside en la EEPROM por lo tanto cargando la misma configuración en varios walkies comportará la misma key, algo deseable si estamos configurando varios equipos.
• Puede evitarse la lectura del password vía puerto serie(Kenwood-K1) asignando un PIN en el boot del walkie Passwd(47), de este modo no se podrá leer la EEPROM sin el PIN.
• NUNU genera un hash del password para poder comparar de forma rápida entre dos radios si comparten el mismo password de cifrado y de este modo saber si podrán comunicarse.

En el siguiente video podemos ver el funcionamiento del messenger, al recibir un mensaje escucharemos una señal acústica y aparecerá una notificación en pantalla. El walkie de la izquierda se ha habilitado el acuse de recibo mientras que en el de la derecha no:

La lógica del cifrado sigue el siguiente razonamiento:

• Si llega cifrado y EncKey(48) no coincide, veremos un galimatías de carácteres.
• Si llega cifrado se descifrará aplicando la EncKey(48).
• Si llega en claro(emisor: MsgEnc(49): Off) directamente se mostrará en pantalla sin utilizar la EncKey(48).

Podemos apreciar dicho comportamiento en los siguientes videos:

Incluso con mas walkies implicados sigue funcionando sin problemas:

MESH Network:

NUNU es capaz de ir un paso mas allá formando una red MESH de nodos que reenviarán mensajes entre ellos, el único requisito es que tendremos que cargar la versión BETA de NUNU o pagar el patreon para obtener la versión>=21.0 .

Notas de la versión BETA:

Here is an exclusive early beta release with the NUNU Protocol, that implements message hopping based on the Meshtastic principles.
Hopping is enabled as long as you have MsgAck enabled.
Use MsgMod AFSK 1.2K for this release.
Hop count will be shown next to received message.
This release also stores 10 messages in total, in 2 pages that can be scrolled with FN1 and FN2 buttons.

Pero básicamente lo que debemos saber es:

• El acceso al medio es comprobado por los nodos antes de intentar transmitir( CSMA/CA : Carrier-Sense Multiple Access with Collision Avoidance), si el canal está en uso el nodo esperará un tiempo aleatorio(dentro de un rango: Contention Window) para reintentarlo.
• Se comprueba el CRC de los mensajes para evitar reenviar basura por la red.
• No se puede solo enviar mensajes, en modo MESH todos los nodos formarán parte de la red y reenviarán mensajes.
• Aunque no se tenga la EncKey(48) correcta los nodos pueden reenviar mensajes, pero no podrán leer el contenido.
• El tamaño máximo del payload es de 30 bytes.
• El TTL máximo es de 7.

El estado de los mensajes se codifica mediante un símbolito igual como antes pero además veremos el número de saltos justo después:

• Si aparece un espacio indica que el mensaje se originó en ese walkie, no podemos saber cuantos nodos han participado.
• Si aparece un numerito indica el número de nodos que han participado, aparece tanto en nodos intermedios como el walkie final.

La recepción del ACK solo indica que alguien ha recibido el mensaje y lo está restransmitiendo, no que llegue al destino.

Según sea el walkie el que envía el mensaje, un nodo repetidor o el walkie que recibe veremos la información codificada de la siguiente manera.

Walkie que envía:

> Mensaje enviado, acuse de recibo(ACK) no recibido.
+ Mensaje enviado, acuse de recibo(ACK) recibido.

Nodo que reenvía:

<HopCount Mensaje recibido y reenviado.
+HopCount Mensaje recibido, reenviado y acuse de recibo(ACK) del reenvío, recibido.

Walkie final:

<HopCount Mensaje recibido.

En mis prubeas los walkies se encontraban en 3 posiciones distintas:

• Home - Puig: 4.7Km
• Puig- Portell de Catí: 23.36km
• Home- Portell de Catí: 25.52Km

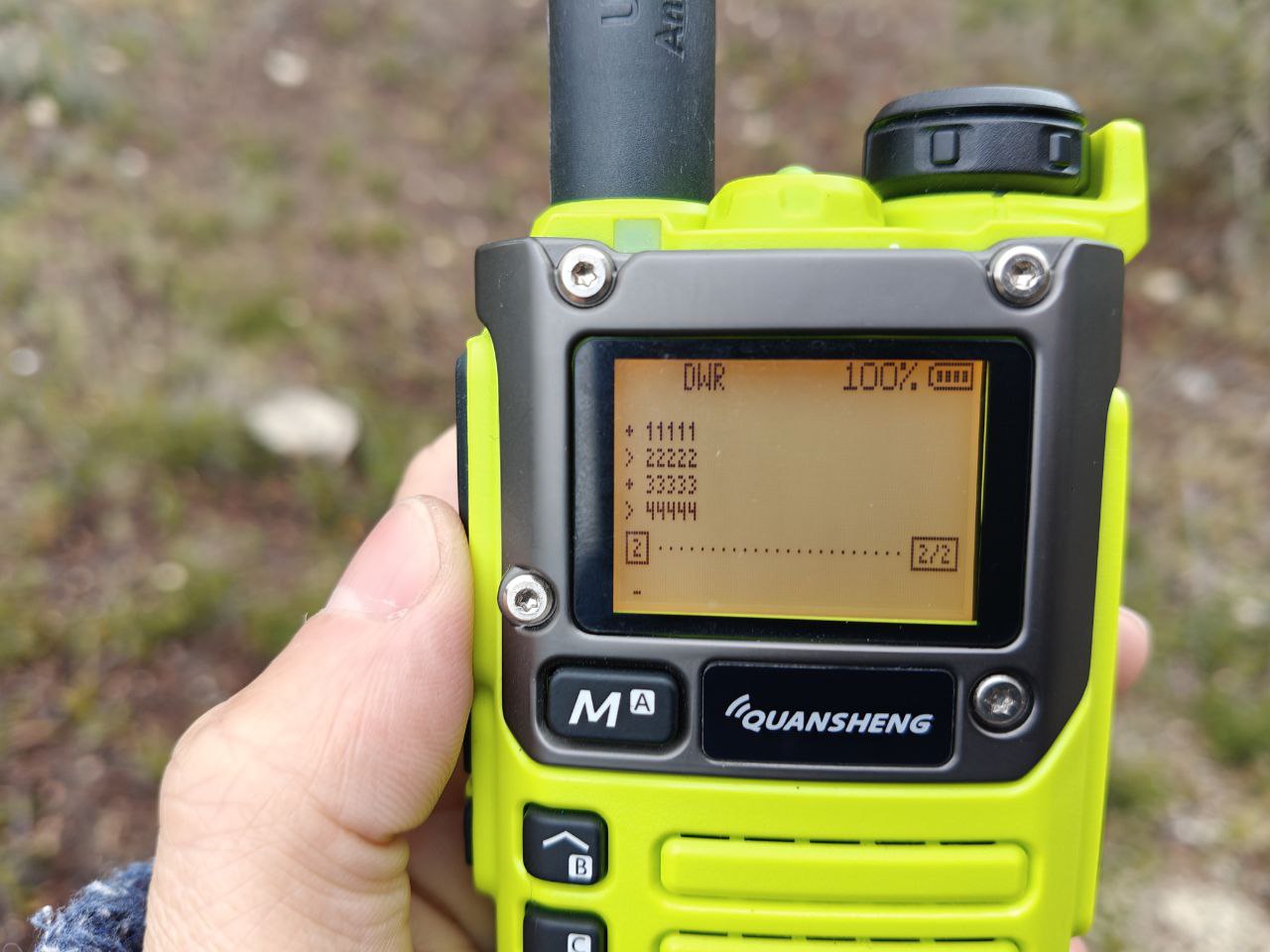

Cacti	Puig	Home

Como podemos ver parece que el ACK solo funciona con el último par de walkies en comunicación, el origen no recibió el ACK del intermedio ni del final(origen pierde la capacidad de confirmar la recepción de mensajes por parte de algún nodo intermedio), solo el intermedio recibió el ACK del final.

Y el HopCount tampoco parece ir muy fino, el walkie origen no muestra nada como ya se ha comentado mas arriba, el walkie intermedio lo muestra correctamente pero el final solo muestra 2.

A continuación podemos ver un video del walkie intermedio reenviando un mensaje, primero recibe el mensaje y lo reenvia, luego recibe el ACK del walkie final:
