AubsUK es un fork de EGZUMER para nuestro querido Quansheng K5(8)/K6 donde se han realizado algunos cambios interesantes:

• Las dos listas de escaneo han sido sustituídas por 10 de ellas (0-9).
• No muestran a la derecha del display en que lista de escaneo se encuentran los canales.
• La lista que se está escaneando ahora se muestra en la parte superior de la pantalla.
• Habilitar/Deshabilitar una lista en el escaneo es tan sencillo como presionar el número de la lista.
• Los canales pueden ser excluídos de las listas.
• Los canales pueden ser temporalmente excluídos de una lista presionando *, este cambio perdurará hasta el próximo reinicio del walkie.
• Es posible iniciar de forma automática el escaneo cuando el walkie arranca.
• Todos los cambios pueden ser realizados desde CHIRP.
• Cuando se resetea de fábrica, solo se creará un canal en vez de 5.

Si eres nuevo en el mundo de la radioafición te recomiendo este artículo anterior donde se explican los fundamentos.

En este artículo primero vamos a explicar todas las funciones comunes con EGZUMMER y posteriormente las funciones expecíficas de este firmware en particular.
Funciones comunes:

• Reflasheo
• Analizador de espectro
• Scan frequency range function
• Calibración de la batería
• Funciones
• Botones y funciones
• Desbloquear frecuencias
• Llamadas DTMF
• Frequency scanner
• Scrambling
• Remote kill
• CHIRP

Funciones específicas:

• Añadir un canal a una lista de escaneo
• Escaneo de listas
• Lockouts
• Scan on start
• ScanList members

Otros:

• Bugs

Reflasheo:

Antes de empezar debemos instalar Mono en Wine-Linux y acto seguido realizar una copia de seguridad de los ficheros de configuración y calibración tal como se indica en este artículo anterior.

También es recomendable guardar la configuración actual de la radio, esto resultará útil mas adelante para cargar los canales en el nuevo firmware.
Para realizar el backup tan solo debemos seguir los siguientes pasos en CHIRP :

• Radio -> Download from radio
• File -> Save As ...

Ahora ya podemos proceder con el reflasheo siguiendo los pasos indicados en este artículo anterior , obviamente seleccionando el fichero de firmware correspondiente a AubsUK.

Desde el GitHub de AubsUK nos recomiendan resetear la radio una vez reflasheada:

Perform a factory reset (hold PTT + SIDE BUTTON 1 while turning on the radio, after 'RELEASE ALL KEYS' navigate to Menu 68 Reset then select ALL)
to clear some EEPROM locations that other firmware configures slightly differently

Podemos ver el procedimiento en este video:

Analizador de espectro:

Podemos consultar una guía rápida en el github de EGZUMMER o bajarnos la guía en PDF .

Para acceder al analizador de espectro debemos presionar: F+5(NOAA), el aspecto debe ser parecido a este:

Para hacer mas fácil su comprensión voy a mostrar los datos en una tabla donde cada fila representa una línea de información del display, además cada parámetro irá acompañado de una imagen del ejemplo anterior:

Primera columna del display	Display	Segunda columna del display	Display	Tercera columna del display	Display
Zoom en el eje Y: Valor máximo/actual.3(VFO/MR)/9(Call)				Batería
Número de canales a escanear: Cuantos canales(del ancho de banda indicado) debe monitorizar desde la frecuencia inicial.4(FC)		Frecuencia en la que se ha detectado la señal de mayor intensidad en ese rango de frecuencias.		Tipo de modulación.0(FM)
Ancho de banda de cada canal.1(Band)/7(VOX)				Ancho de banda con el que se analiza cada canal, según la emisión de la señal puede ser mejor uno u otro ancho de banda.6(H/M/L)
Línea Squelch.*(Scan)/F(#)		Línea Squelch.		Línea Squelch.

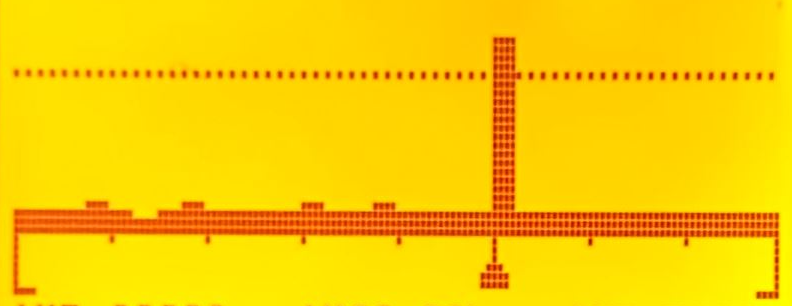

Espectro: El triangulito de abajo muestra la frecuencia de mayor intensidad, también mostrada numéricamente en la parte de arriba.		Espectro.		Espectro.
Frecuencia inicial.5(NOAA)		Scroll shift: Cuanto desplazaremos el inicio del rango de frecuencias cuando presionemos las flechas de Arriba(B)/Abajo(C).2(A/B)/8(R)		Frecuencia final.

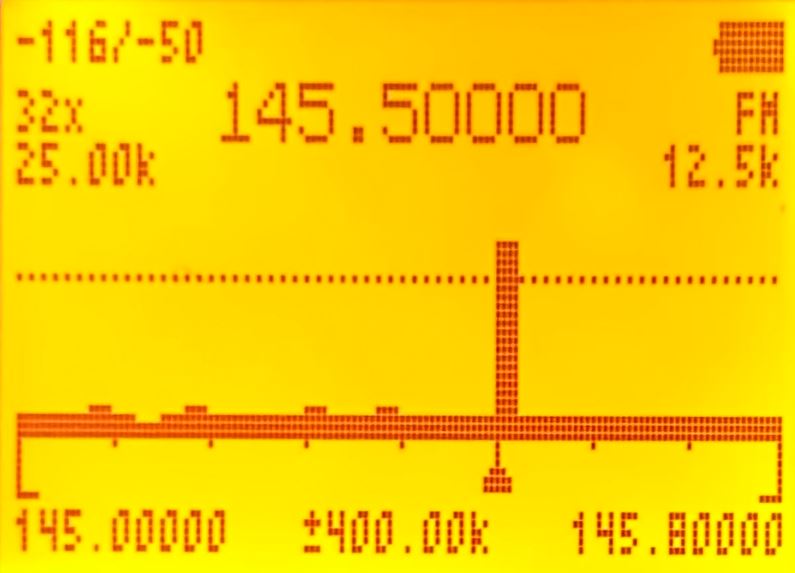

• En el ejemplo podemos ver que está monitorizando 32 canales, de 25kHz: 32*25=800kHz.
• La frecuencia inicial es 145.00000, por lo tanto la final es 145.00000+800=145.80000kHz.
• Si presionamos las fechas Arriba(B)/Abajo(C) nos desplazariamos por el espectro 400.00kHz, es decir si presionamos flecha Arriba(B), la frecuencia inicial sería: 145.40000 y la final: 145.40000+800=146.20000kHz.
• El zoom en el eje Y está ajustado en -50 y los canales están siendo analizados utilizando 12.5kHz, según la emisión de la señal puede ser mejor un ancho de banda u otro.

Además de las funciones mostradas arriba hay algunas mas a las cuales se accede del siguiente modo:

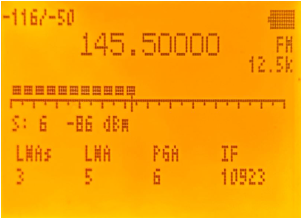

Monitorización detallada: Para acceder a este menú debemos presionar el PTT.

En el ejemplo podemos ver una señal de nivel 6 equivalente a -86dBm que llega a superar el nivel del Squelch por muy poco.

En este menú también podemos realizar algunos ajustes:

Para acceder a los diferentes parámetros mostrados abajo debemos presionar M(A) y movernos haciendo uso de las flechas Arriba(B)/Abajo(C):

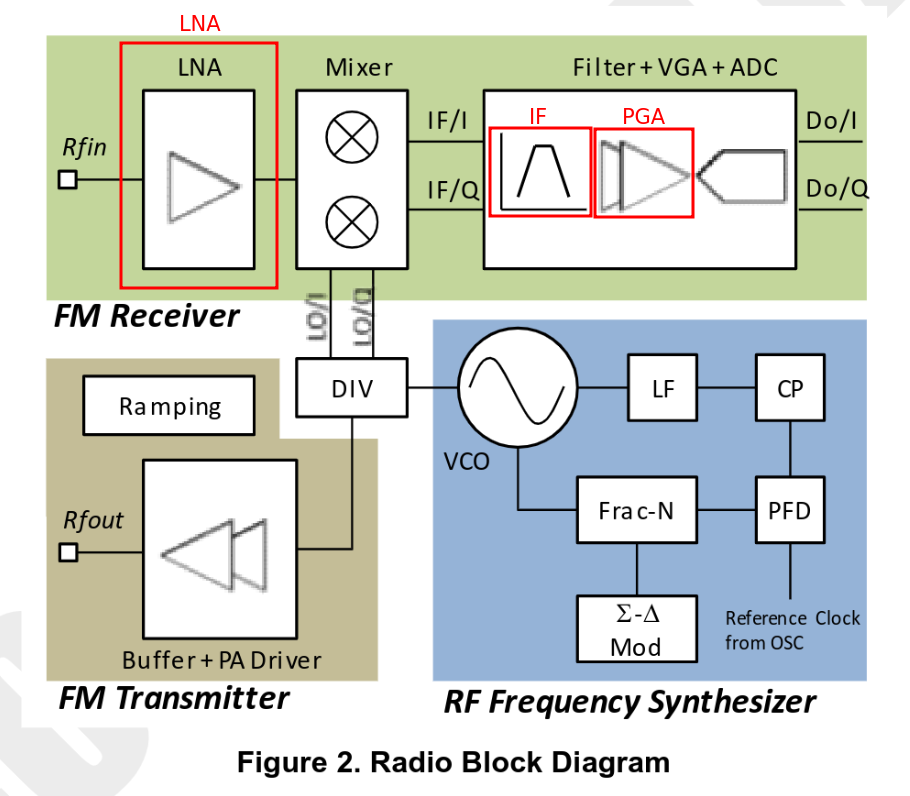

A continuación se muestra el esquema general del procesamiento de las señales entrantes y cada uno de los elementos que AubsUK permite ajustar(LNA/IF/PGA).

Esquema señal de entrada:
Podemos ver en el datasheet del chip de radio BK4819.pdf que la señal entra por la antena, pasa por el LNA donde es amplificada, pasa por el mixer, entra al IF, donde pasa por un filtro, se vuelve a amplificar haciendo uso del VGA y finalmente es digitalizada.
Tengamos en cuenta que el datasheet llama IF al conjunto Filtro+VGA+ADC, mientras que en el firmware AubsUK, IF solo hace referencia al Filtro y VGA al PGA. En el dibujo he pintado en rojo como llama AubsUK cada parte.

LNA: Low Noise Amplifier
Las señales débiles deben ser amplificadas pero introduciendo el mínimo ruido posible, debemos tener en cuenta que al amplificar una señal, amplificamos la señal, el ruido que ya traía la señal recibida mas el ruido introducido por la propia circuitería de amplificación.

La amplificación se controla mediante el registro del módulo RF: REG_10<9:8>/<7:5> BK4819V3Registers_List

• LNA Gain Short es un campo de 2 bits, por lo tanto disponemos de 4 valores posibles:

• LNA Gain es un campo de 3 bits, por lo tanto disponemos de 8 valores posibles:

El valor total es la suma de LNA Gain Short+LNA Gain, por ejemplo si configuramos:

• LNA Gain Short: 0 -> 00 -> -19 dB
• LNA Gain: 2 -> 010 -> -14 dB

La amplificación final será de: -19-14 = -33dB

IF: Image rejection arachitecture
Según el datasheet el IF está compuesto de un LPF: filtro paso-banda, un VGA: amplificador de ganancia variable y un ADC: conversor analógico a digital.
Pero el valor IF del firmware parece estar ajustando solo el ancho de banda utilizado por el LPF, esto se controla mediante el registro del módulo RF: REG_3D<15:0> BK4819V3Registers_List

IF Selection.
0=Zero IF;
0x2aab~=8.46kHz IF;
0x4924~=7.25kHz IF;
0x6800~=6.35kHz IF;
0x871c~=5.64kHz IF;
0xa666~=5.08kHz IF;
0xc5d1~=4.62kHz IF;
0xe555~=4.23kHz IF;

En el menú presentado por AubsUK tan solo hay una lista de valores, no de frecuencias, así que supongo que la relación frecuencia/valor es la siguiente:

0=Zero IF;            NOT A MENU OPTION
0x2aab~=8.46kHz IF;   1
0x4924~=7.25kHz IF;   10923
0x6800~=6.35kHz IF;   21845
0x871c~=5.64kHz IF;   32767
0xa666~=5.08kHz IF;   43689
0xc5d1~=4.62kHz IF;   54611
0xe555~=4.23kHz IF;   65533

PGA: Programmable Gain Amplifier
Se trata de un amplificador de señal programable, es decir, puede ser configurado con distintos valores, la amplificación se controla mediante el registro del módulo RF: REG_10<2:0> BK4819V3Registers_List

• PGA es un valor de 3 bits, por lo tanto disponemos de 8 valores posibles:

Scan frequency range function:

Este firmware nos permite escanear un rango de frecuencias sin tener que ir cambiando de banda, tan solo debemos utilizar la primera fila del display para indicar el principio a escanear y la segunda fila para indicar el final, de este modo el escaneo resulta mucho mas cómodo.

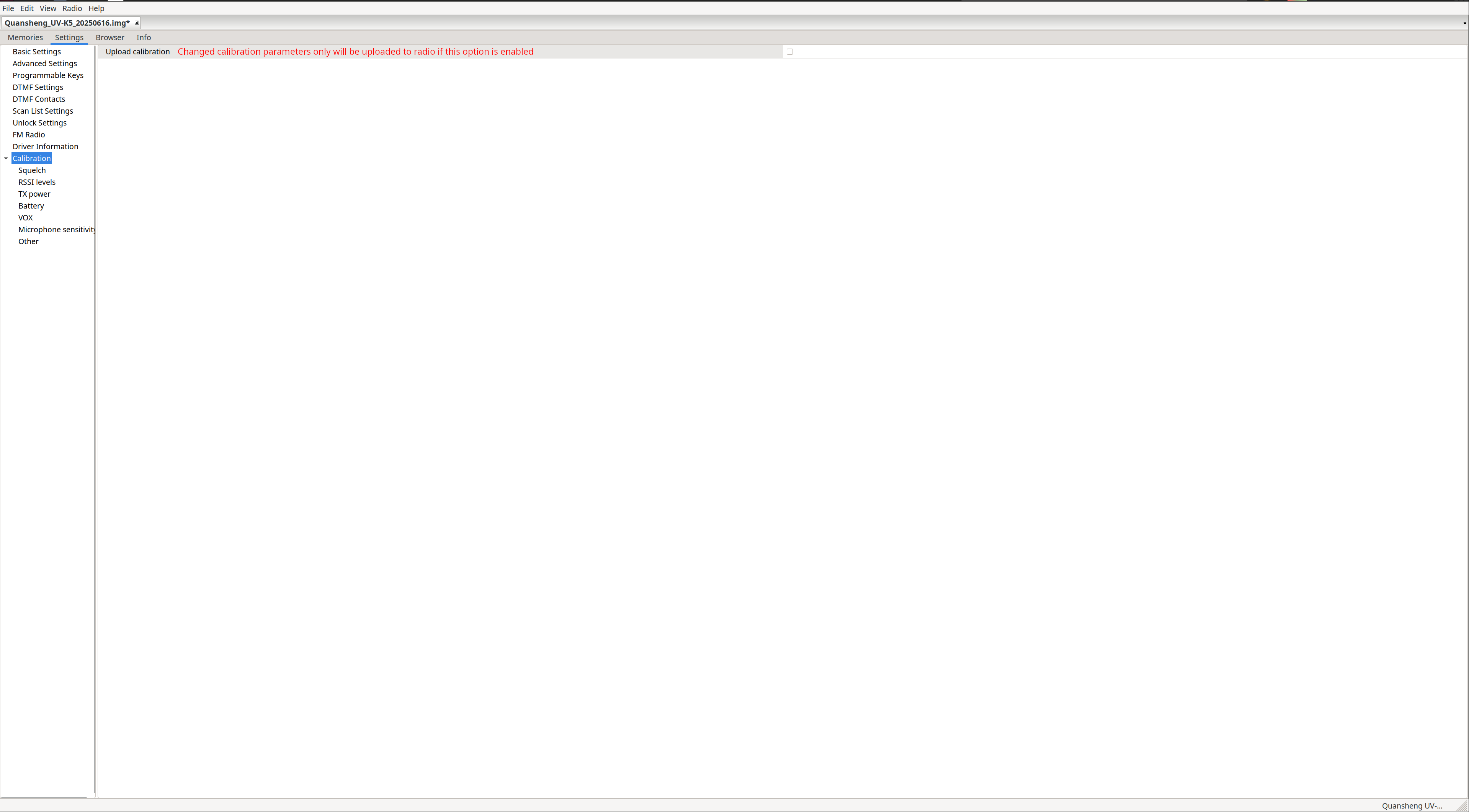

Calibración de la batería:

Para poder realizar la configuración debemos acceder al menú extendido.

SideKey1 + PTT + Power On

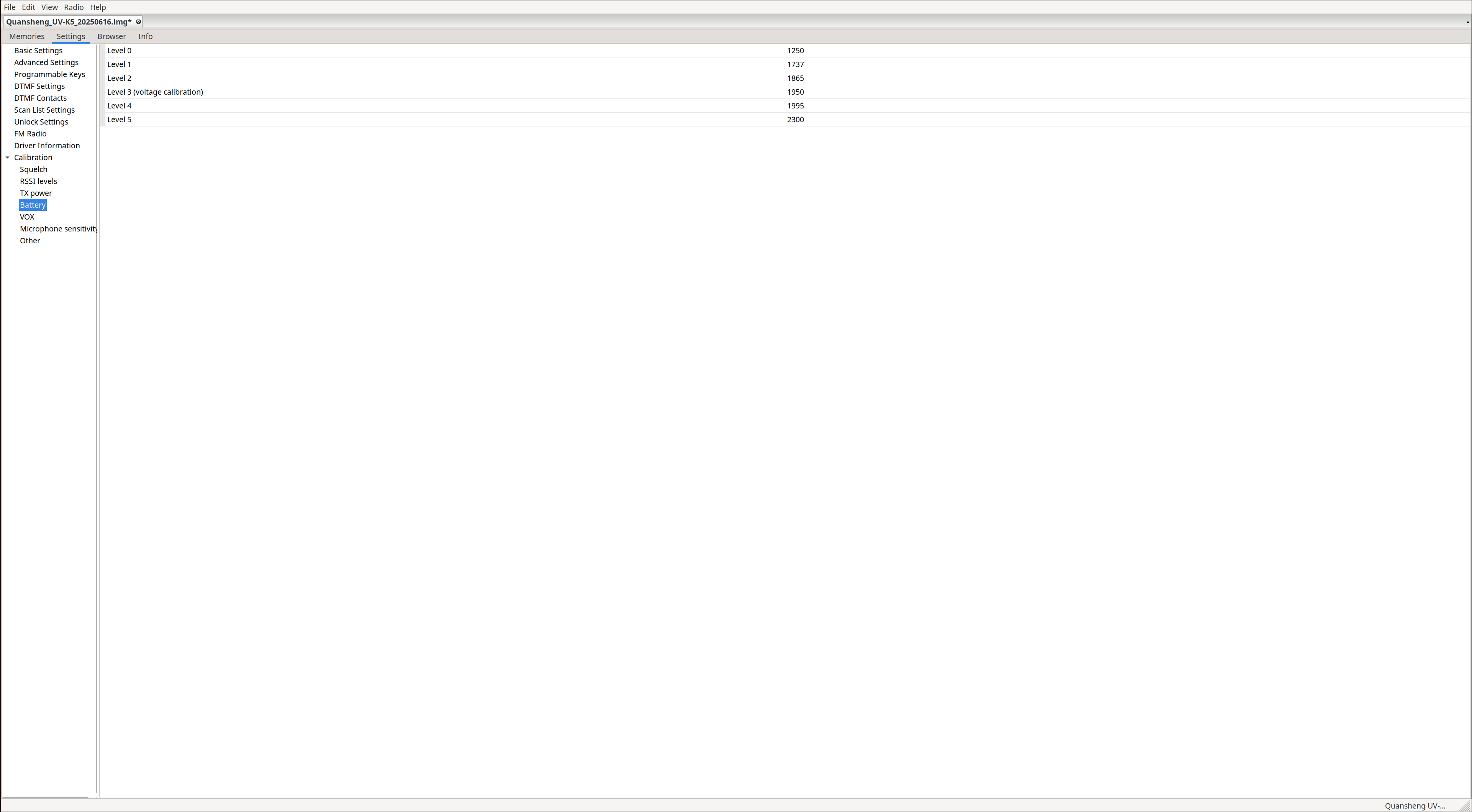

El calibrado se puede hacer de dos formas distintas:

Como podemos ver al retornar al menú principal el valor varía, parece ser un bug del firmware, yo supongo que el valor final es el asignado desde dentro de la propia opción, no el mostrado en el menú.

Funciones:

Para acceder a las opciones debemos presionar el botón M(A) y navegar mediante las flechas, también podemos acceder a las opciones de forma rápida si sabemos su ID, por ejemplo si sabemos que la opción VOX es la 56 podemos presionar M(A)+56.

En la siguiente tabla están todas las funciones que soporta AubsUK, remarcado en negrita si se trata de una funcionalidad adicional respecto al stock firmware y subrayado si es una funcionalidad adicional respecto a EGZUMMER.

Si entramos en el menú extendido podremos ver los parámetros de configuración extra, para ello arrancamos presionando:

SideKey1 + PTT + Power On

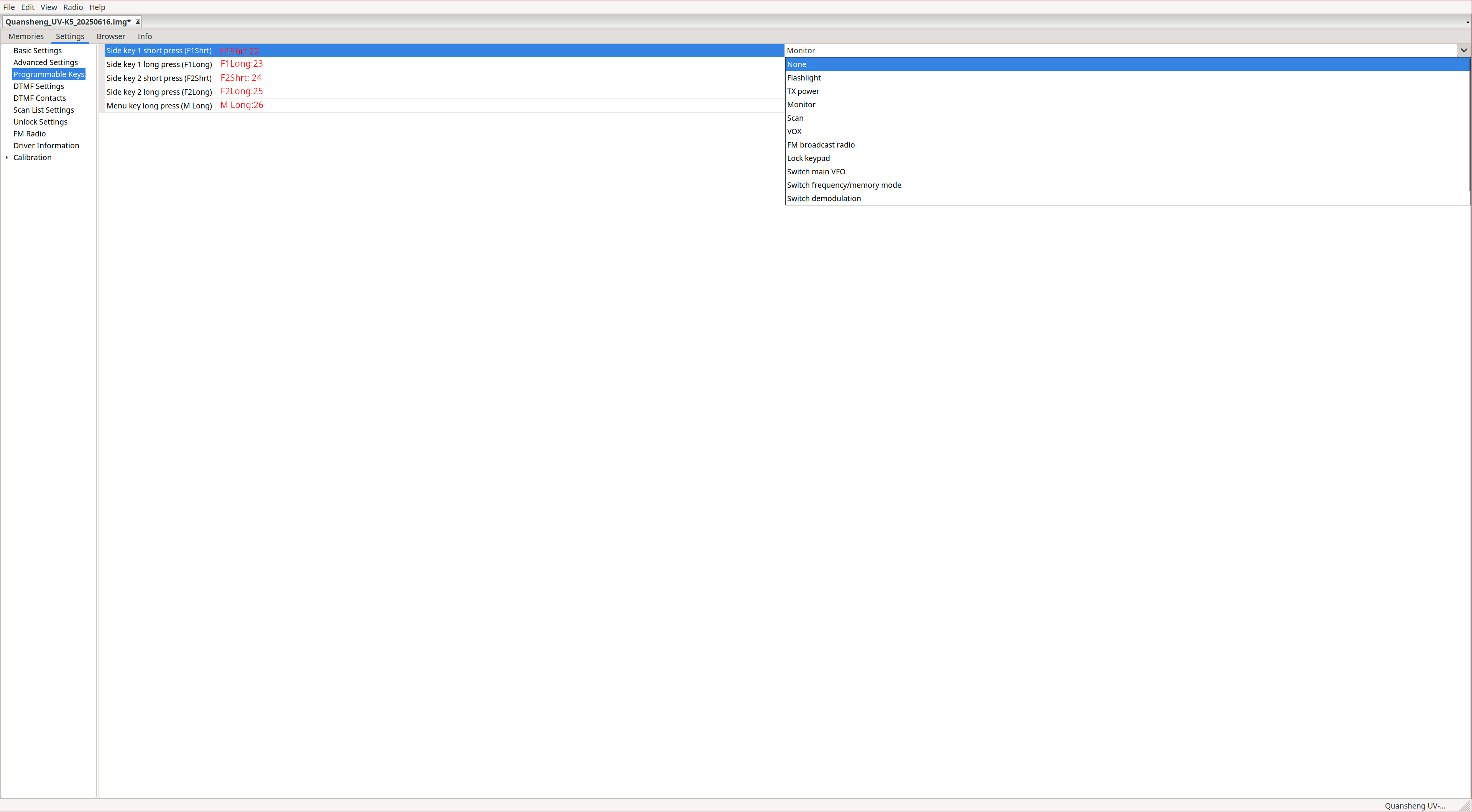

Botones y funciones:

Todos los botones del teclado tienen una función especial que se activa mediante la combinación de la tecla F(#) o presionando unos segundos la tecla marcada con dicha función:

Desbloquear frecuencias:

Como comenta el propio autor de EGZUMMER , desbloquear las frecuencias solo sirve para escuchar en estas, no para emitir, a parte de que emitir fuera del rango de radioafición puede llegar a estropear el equipo:

This option won't give you ability to transmit in any other modulation than FM, this is a hardware limitation. Switching to AM or SSB only switches
AF audio output mode of a RF IC. It doesn't switch the whole IC into AM/SSB mode.
This is for listening only. This firmware is also built with additional lock that blocks TX when AM or SSB is on.

Recordemos las distintas bandas soportadas por el walkie:

FM:            F1 50∽76 MHz
FM:            F2 108∽135.9975 MHz
FM:            F3 136∽173.9975 MHz
FM:            F4 174∽349.9975 MHz
FM:            F5 350∽399.9975 MHz
FM:            F6 400∽469.9975 MHz
FM:            F7 470∽599.9975 MHz
FM:            F7+ XXXXX-XXXXX MHz
AM:            F2 108∽135.9975 MHz

Para poder realizar la configuración debemos acceder al menú extendido:

SideKey1 + PTT + Power On

Desde este podremos acceder a las distintas opciones .

Debemos tener en cuenta algunos aspectos:

• Por defecto podemos escuchar en todas las bandas, la única excepción es la F5 que se controla mediante la opción 350 En.
• El resto de opciones controlan la transmisión en las distintas bandas.
• F Lock habilita rangos habituales según región geográfica.
• La opción especial DEFAULT de F Lock habilita rangos adicionales sobre 137-174, 400-470 mediante las opciones Tx 200, Tx 350, Tx 500.
• Tx XXX habilita bandas adicionales a las indicadas mediante F Lock pero solo si hemos seleccionado DEFAULT.

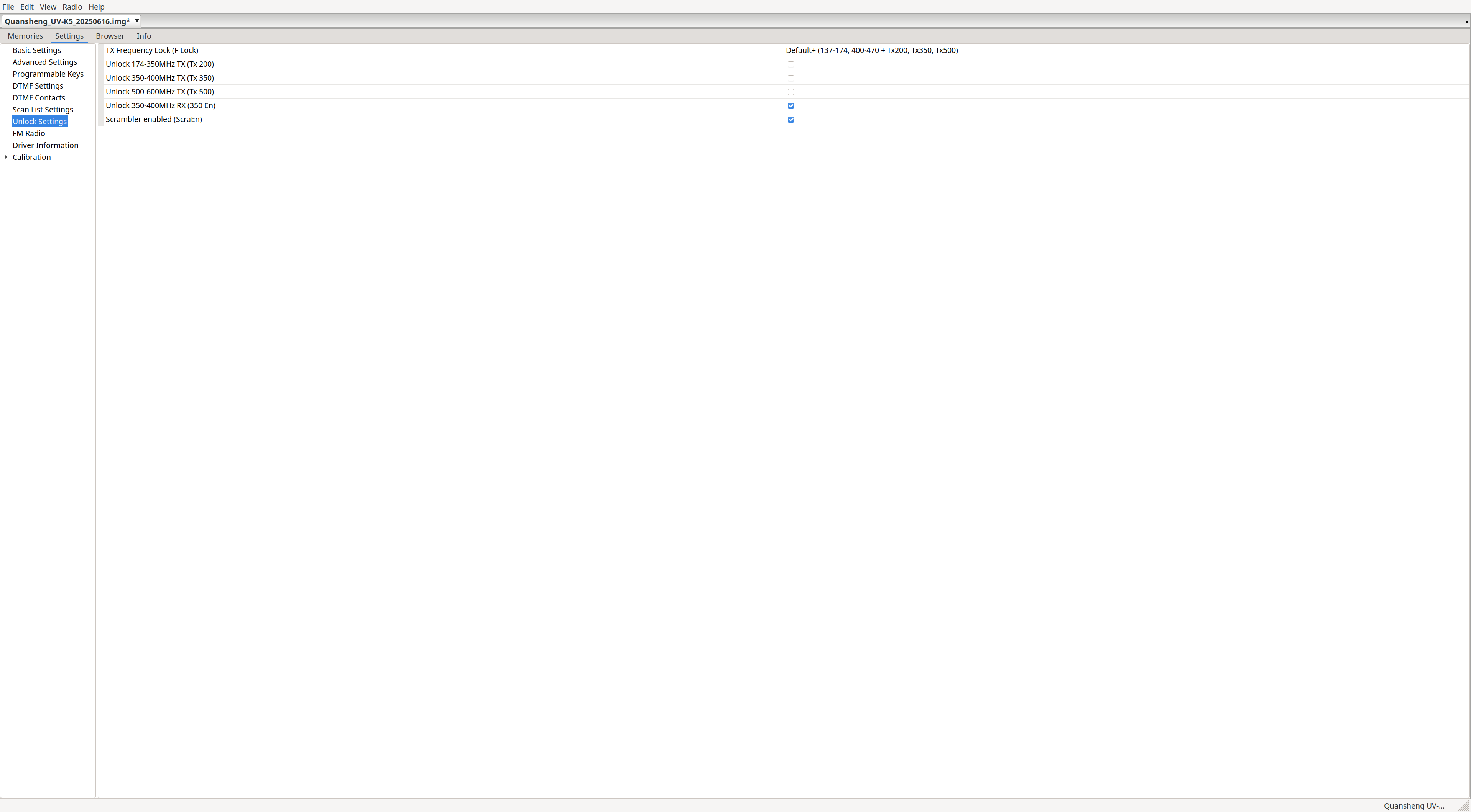

F Lock(60) - Asigna las bandas permitidas para transmisión.
    DEFAULT + (137-174, 400-470) - Permite la transmisión en F3 y F6 con la posibilidad de ampliar mediante Tx 200, Tx 350, Tx 500.
    FCC HAM (144-148, 420-450)
    CE HAM (144-146, 430-440)
    GB HAM (144-148, 430-440)
    (137-174, 400-430)
    (137-174, 400-438)
    DISABLE ALL - Deshabilita la transmisión en todas las frecuencias.
    UNLOCK ALL - Habilita la transmisión en todas las frecuencias.

Tx 200 - Habilita la transmisión en 200MHz F4.
Tx 350 - Habilita la transmisión en 350MHz F5.
Tx 500 - Habilita la transmisión en 500MHz F7.

350 En - Habilita la recepción en 350MHz F5.

Si nos enpeñamos en desbloquear la transmisión en todas las bandas, debemos seguir un procedimiento muy específico , acceder al menú extendido y habilitar la opción F-lock(60) -> UNLOCK ALL 10 veces seguidas.

En mi caso voy a habilitar tan solo las típicas frecuencias de radioaficionado, las opciones de configuración correspondientes son:

F Lock(60): DEFAULT + (137-174, 400-470)
Tx 200 - OFF
Tx 350 - OFF
Tx 500 - OFF
350 En - ON

Como se puede apreciar con esta configuración podemos escuchar en todas las bandas pero solo emitir en las de radioaficionado:

Tened en cuenta que a pesar de desbloquear las frecuencias estas siempre serán FM, nunca podremos emitir en AM. Además la potencia de emisión fuera del rango de redioaficionado será paupérrima, ya que la electrónica no fué pensada para otros rangos.

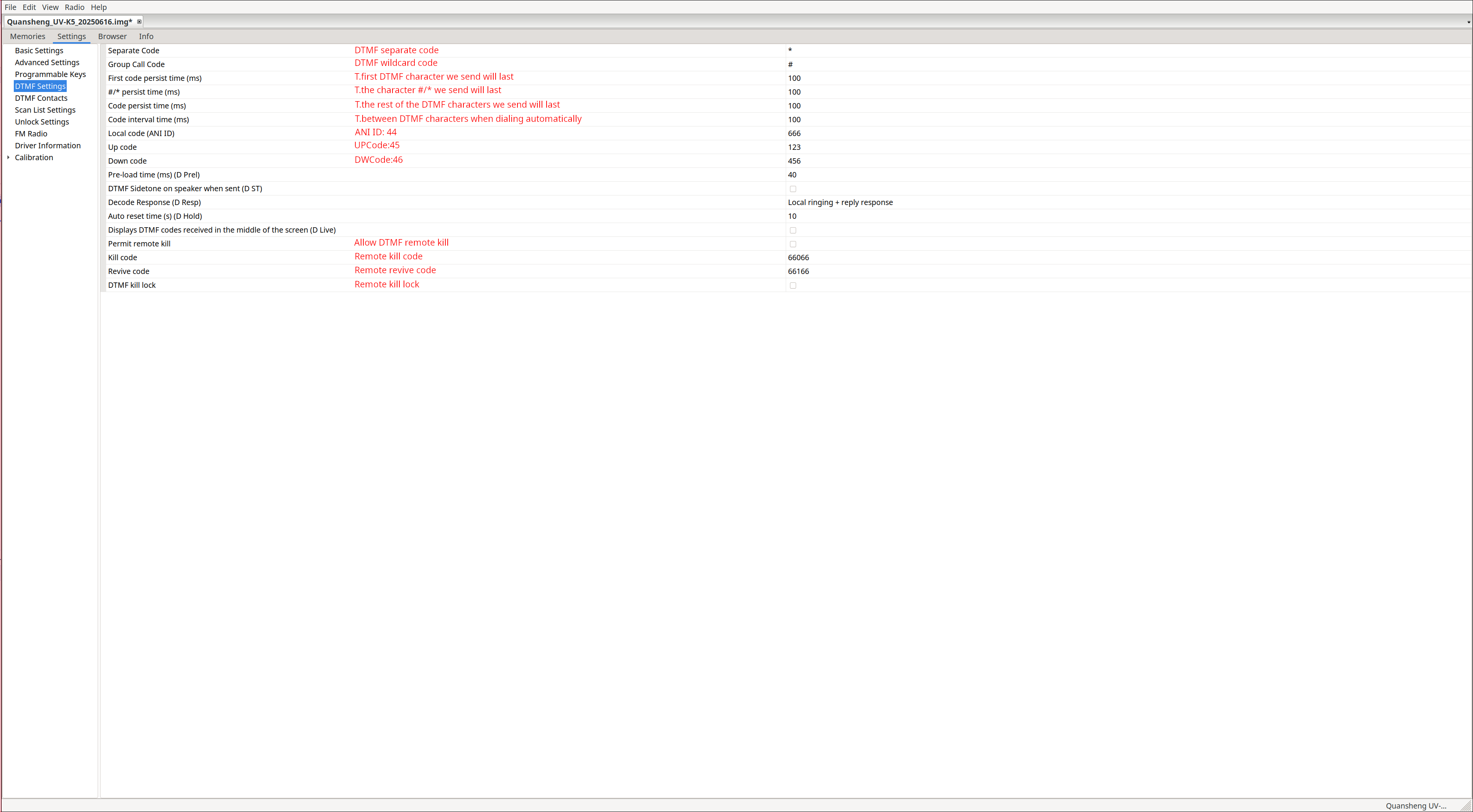

Llamadas DTMF:

La idea básica es tener un conjunto de walkies todos en la misma frecuencia y poder llamar a uno de ellos o un grupo de ellos utilizando códigos DTMF, cada walkie debe tener un identificativo único llamado ANI ID(44) que solo puede ser configurado mediante el software del pc.

Si emitimos en el canal sin marcar el ANI ID(44) no nos escuchará nadie que tenga activado el D Decd(52), la luz verde se iluminará ya que entra señal de radio pero no se escuchará, en cambio si marcamos un ANI ID(44) que coincida con algún walkie, este directamente escuchará el audio, sin tener que “descolgar”.

Los parámetros de configuración D Resp(49) solo aplican al walkie receptor:

• DO NOTHING: Si el walkie receptor recibe su ANI ID(44) el audio saldrá por el altavoz. Podríamos decir que es un teléfono con autodescuelgue automático.
• RING: Se comporta exactamente igual que con DO NOTHING pero además suena un tono de llamada que solo parará cuando el receptor haga alguna emisión.
• REPLY: Se comporta exactamente igual que con DO NOTHING pero el walkie receptor además responde, de este modo el walkie emisor sabe que el otro lado está activo y que va a poder escuchar el audio. Probando la llamada desde un stock firmware a un AubsUK el receptor responde pero el emisor no detecta la respuesta, flasheando los dos con AubsUK funciona sin problemas.
• BOTH: Habilita tanto el RING como el REPLY. Le afecta el mismo problema que en REPLY.

Si se deja de emitir en el canal, la llamada permanecerá auto-descolgada el tiempo configurado en D Hold(50). Para cancelar una llamada tendremos que presionar la tecla Exit(D), en cambio si queremos borrar algún carácter en el modo dial DTMF debemos presionar SideKey1.

Se puede llamar de varias formas:

• Manualmente: Manteniendo PTT, ANI ID del receptor * ANI ID del emisor. Por ejemplo si nuestro ID es el 666 y queremos llamar al 100, sería: 100 * 666. Pero en mis pruebas solo podía recibir el audio el receptor de la llamada, incluso con en REPLY activado.
• Automáticamente: Presionando *, ANI ID del receptor, PTT. En este modo nuestro ANI ID también se envía pero lo hace forma automática.

Para llamar a un grupo hay que definir desde el pc el carácter Local code, suponiendo que es # llamando a 12# estaría llamando a 120-129 con 1## a 100-199, ### 000-999 todos los usuarios posibles. Pero cuando llamamos a un grupo la función de REPLY no funcionará, el emisor hablará a ciegas.

Debemos tener en cuenta que esto sigue siendo un canal abierto, cualquiera puede recibir y cualquiera puede emitir en nuestra frecuencia una vez auto-aceptada una llamada, es decir si algún compañero llama a un walkie, este abre las comunicaciones, si en ese momento un tercero ajeno al grupo emite en esa frecuencia, los dos walkies “amigos” escucharán al tercero y por supuesto este tercero siempre ha podido escuchar el audio de los walkies “amigos”.

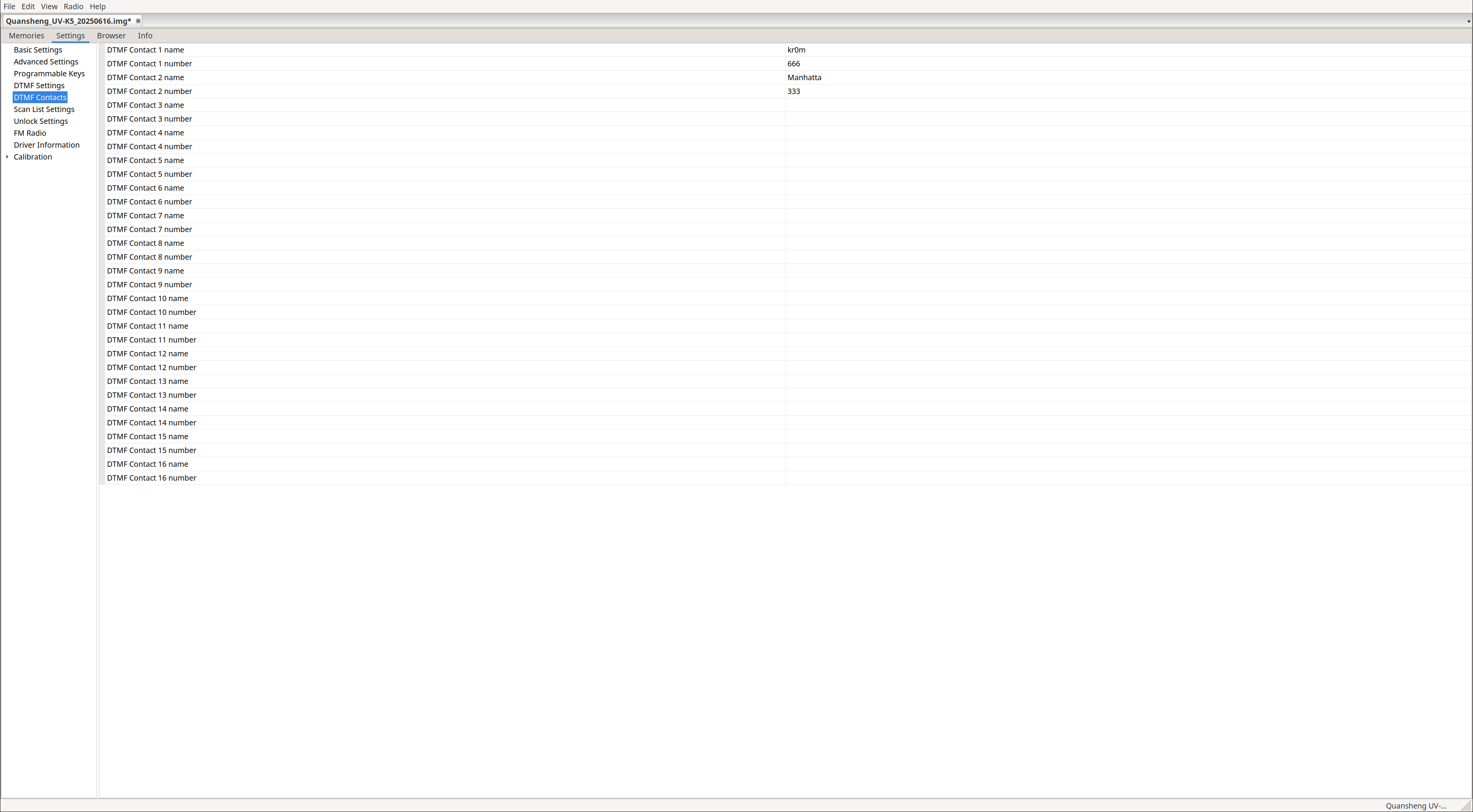

Dejo un video demostrativo con contactos DTMF configurados y el D Resp(49) en BOTH, podemos apreciar la incompatibilidad entre firmwares:

• Firmware casa -> AubsUK: Emisor no detecta la respuesta del receptor pero el squelch se abre en los dos walkies.
• AubsUK -> Firmware casa: Entra señal(led verde), el receptor no responde y solo abre el squelch el emisor.
• AubsUK -> AubsUK: Funciona sin problemas.

Según sea el walkie emisor o receptor de la llamada, las líneas del display mostrarán cierta información:

Jugando con los parámtros D Hold(50)/D prel(51) no hay diferencia alguna.

NOTA: Si dos equipos se configuran con el mismo ANI ID(44), los dos responderán a la llamada pudiendo hablar y escuchar tanto el que inició la llamada como los dos receptores.

Frequency scanner:

Este walkie tiene una función muy interesante llamada Frequency Scanner: FC, esta nos permitirá determinar la frecuencia y el tono/código que esté utilizando otro walkie, tan solo debemos activar dicha función: F+4(FC)/P.prolong 4(FC) y esperar a que el otro walkie emita señal.
Finalmente podemos guardar la configuración en un slot de memoria como canal presionando M(A). Esto resulta muy útil cuando estamos trabajando con gente inexperta en el mundo de la radio y no saben ni que parámetros tienen configurados.

Otra funcionalidad relacionada con el FC es el Tone/Code scanner, si sabemos en que frecuencia está emitiendo la contraparte pero desconocemos su tono/código podemos presionar: F+*(Scan) y automáticamente detectará el tono/código , finalmente podemos guardar la configuración en un slot de memoria como canal presionando M(A).

Scrambling

Se pueden “cifrar” las conversaciones mediante scrambling Scramb(10), no es mas que un código con el que cifrar la señal, el walkie que no lo tenga configurado escuchará una versión distorsionada del audio.
Podemos ver su efecto en este video:

Debemos recordar que al menos en España cifrar cualquier comunicación es ilegal, así que debemos tener mucho cuidado con esta opción, si queremos curarnos en salud y asegurarnos de que nunca quede activada por error, podemos acceder al menú extendido y deshabilitar la posibilidad de activación mediante:

SideKey1 + PTT + Power On
ScraEn: OFF

Como podemos ver la opción SCR aparece en el menú pero al activarla no hace nada, podemos ver que no aparecen las letras SCR a la derecha debajo de la frecuencia:

Remote kill

Es posible deshabilitar un walkie enviándole una secuencia de tonos DTMF(Kill code), es lo que llaman remote kill, si mas adelante se localiza el walkie perdido es posible rehabilitarlo mediante otra secuencia de tonos DTMF(Revive code), pero para que funcione es preciso que el canal activo tenga habilitada la opción D Decd(52).

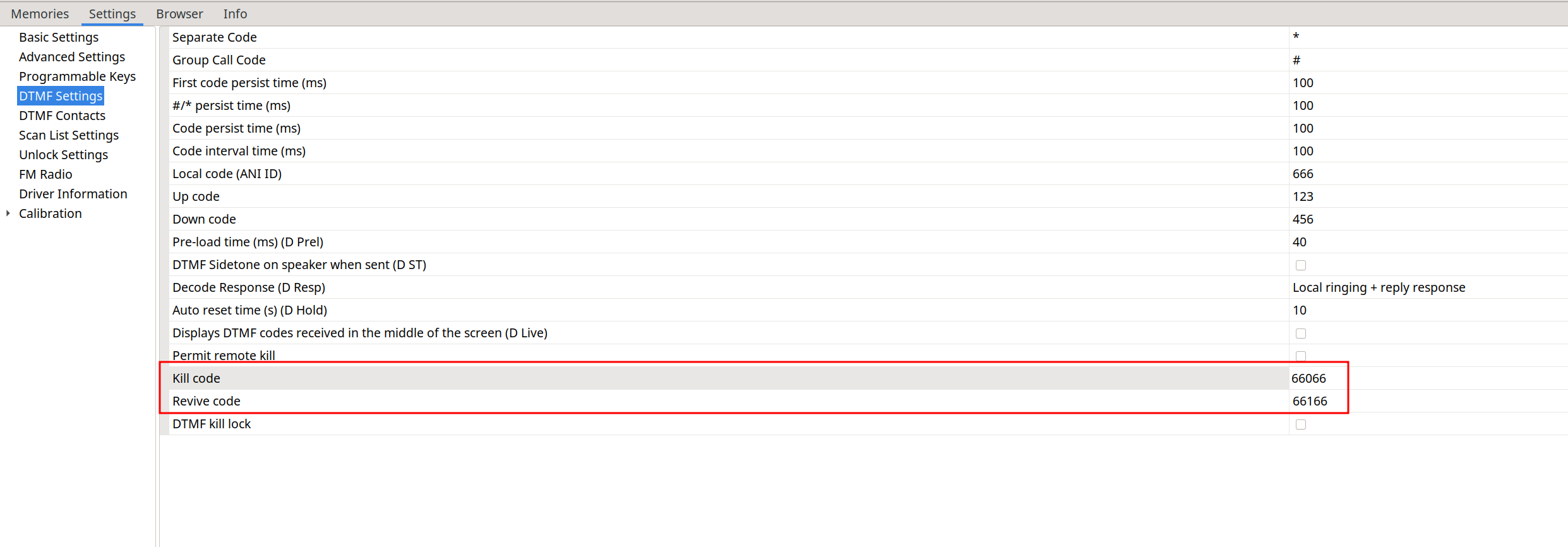

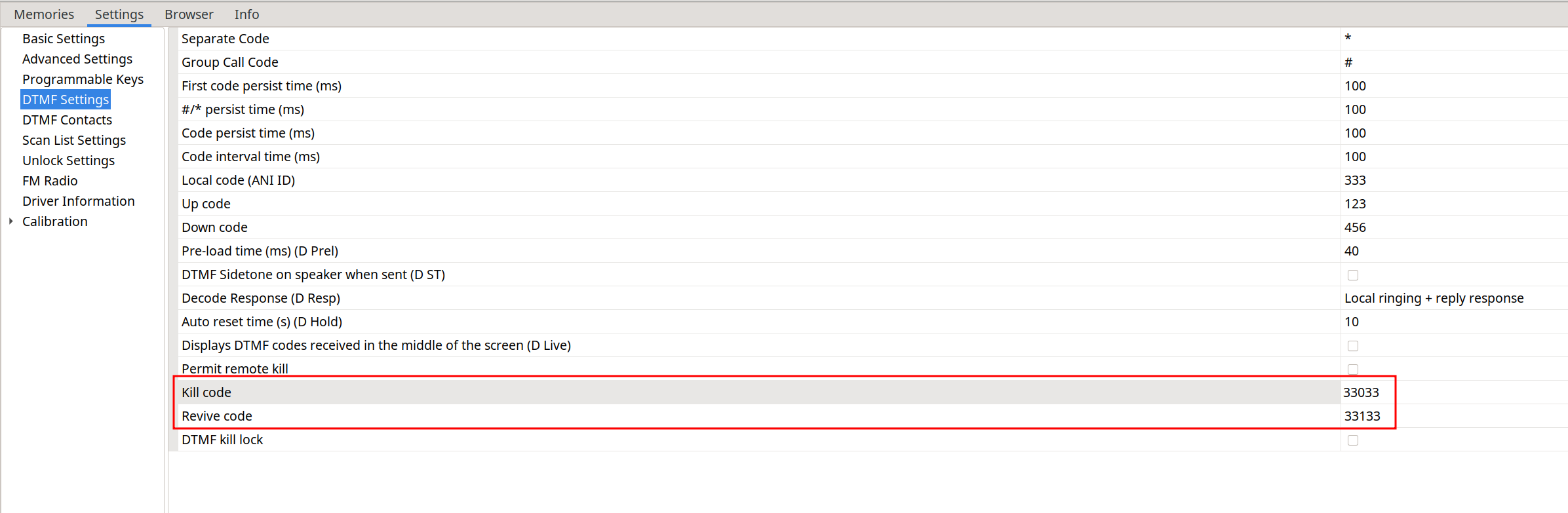

Podemos ver a la izquierda la configuración del walkie de la izquierda en el video. Y a la derecha la configuración del walkie de la derecha en el video.

Walkie de la izquierda	Walkie de la derecha

Para matar el walkie 666 debemos llamar al: ANI ID * Kill code, en este caso 666 * 66066
Para revivirlo: ANI ID * Revive code, en este caso 666 * 66166

Como podemos ver ni el Kill code ni el Revive code parecen hacer nada, simplemente lo interpreta como una llamada DTMF , pero de forma un poco rara ya que solo se escucha audio en el receptor y el origen de la llamada es identificado como 660:

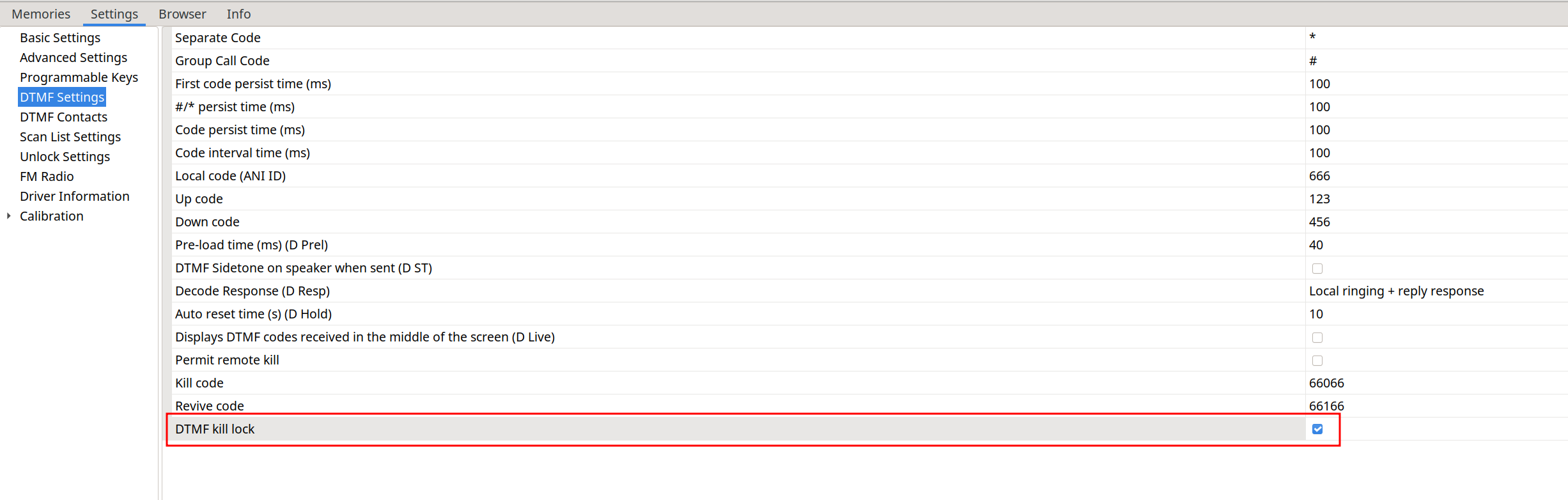

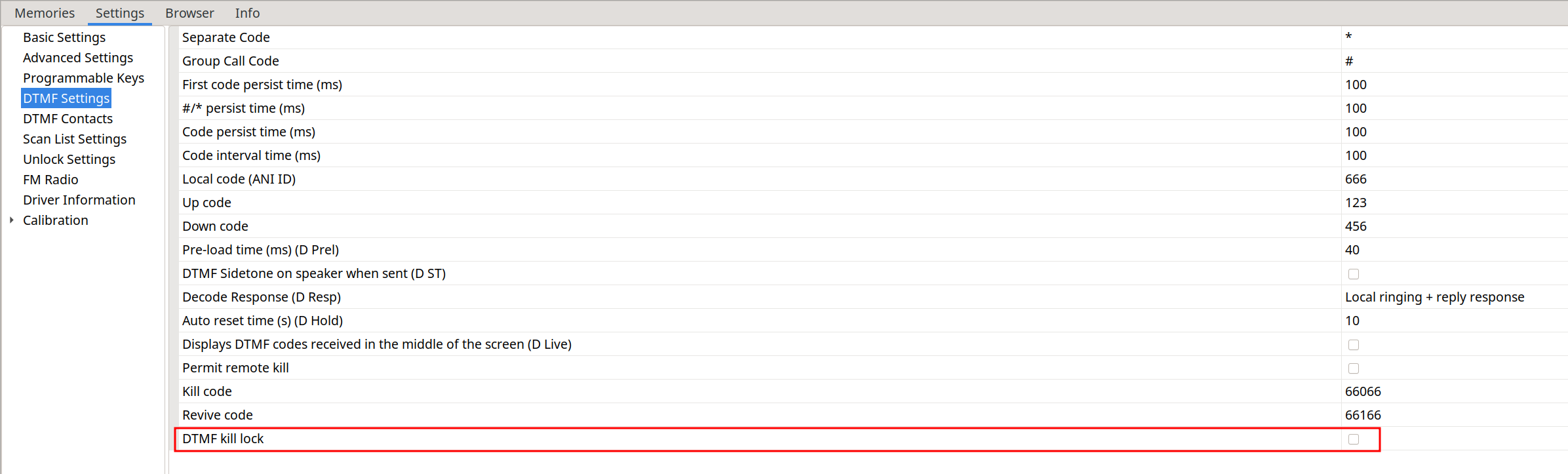

Si habilitamos la opción DTMF kill lock:

El walkie quedará bloqueado sin necesidad de recibir ningún código, este solo será desbloqueado al recibir el Revive code o al reprogramar la radio desde CHIRP con esta opción deshabilitada:

NOTA: Supongo que esto puede resultar útil si queremos limitarle a alguien el uso del walkie a partir de X día/hora, podriamos dárselo bloqueado y cuando nosotros consideremos apropiado desbloquerlo para que puedan hacer uso de él, el problema es que ya quedará permanentemente desbloqueado.

Una vez recibido el Revive code, si leemos los datos desde CHIRP veremos que la opción ha sido deshabilitada:

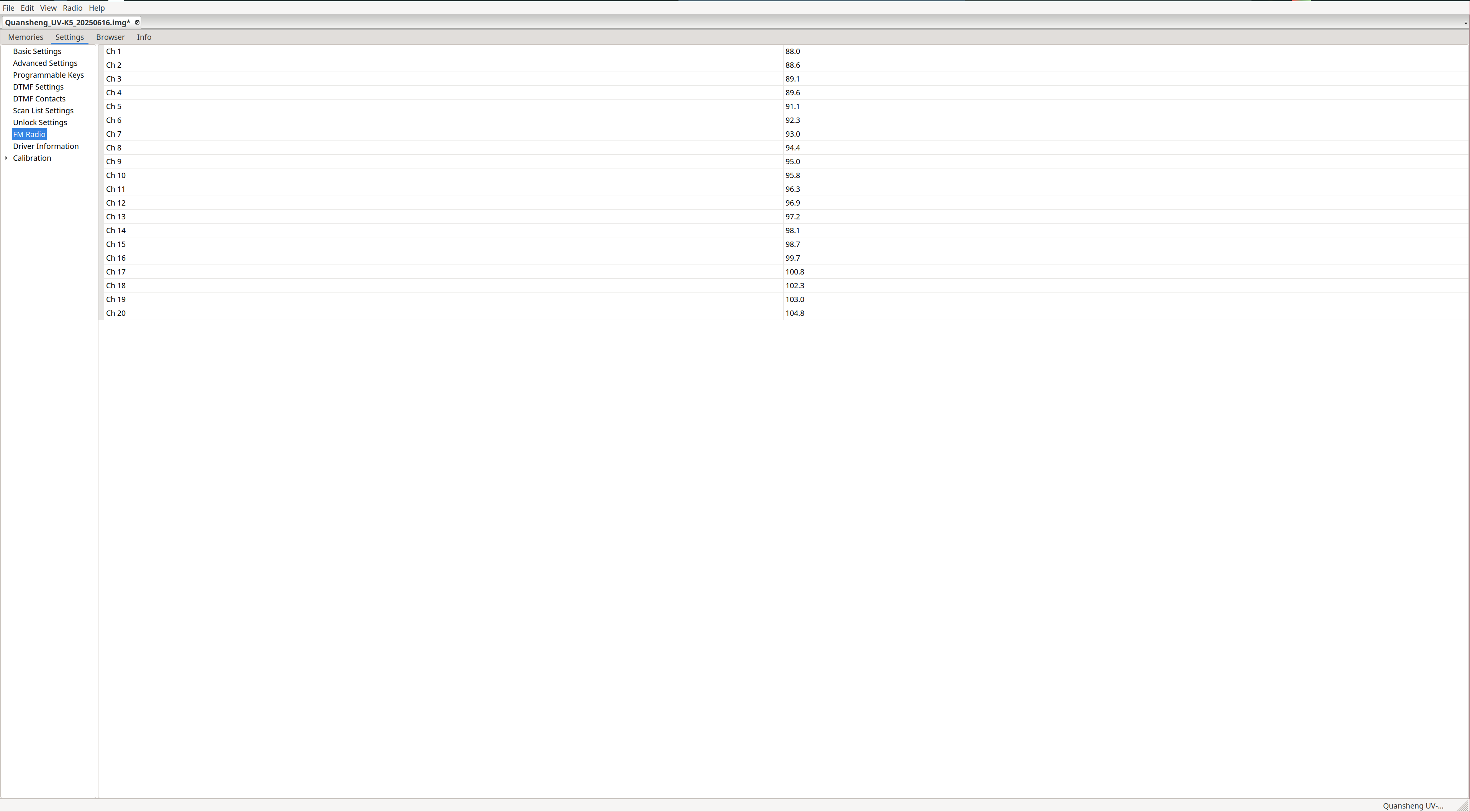

CHIRP:

CHIRP es un sofware de configuración ampliamente utilizado que soporta un gran número de dispositivos. Para proceder con su instalación primero debemos crear un entorno virtual de Python e instalar la última versión del software .

Venv e instalación de CHIRP:

Activamos el venv y ejecutamos el software:

Podemos hacernos un alias para arrancar directamente CHIRP en el venv de esta manera:

alias chirp='~/chirp/bin/python ~/chirp/bin/chirp'

Para poder interpretar la nueva estructura de datos de la EPROM utilizada por AubsUK es necesario arrancar CHIRP en modo desarrollador y cargar el driver.

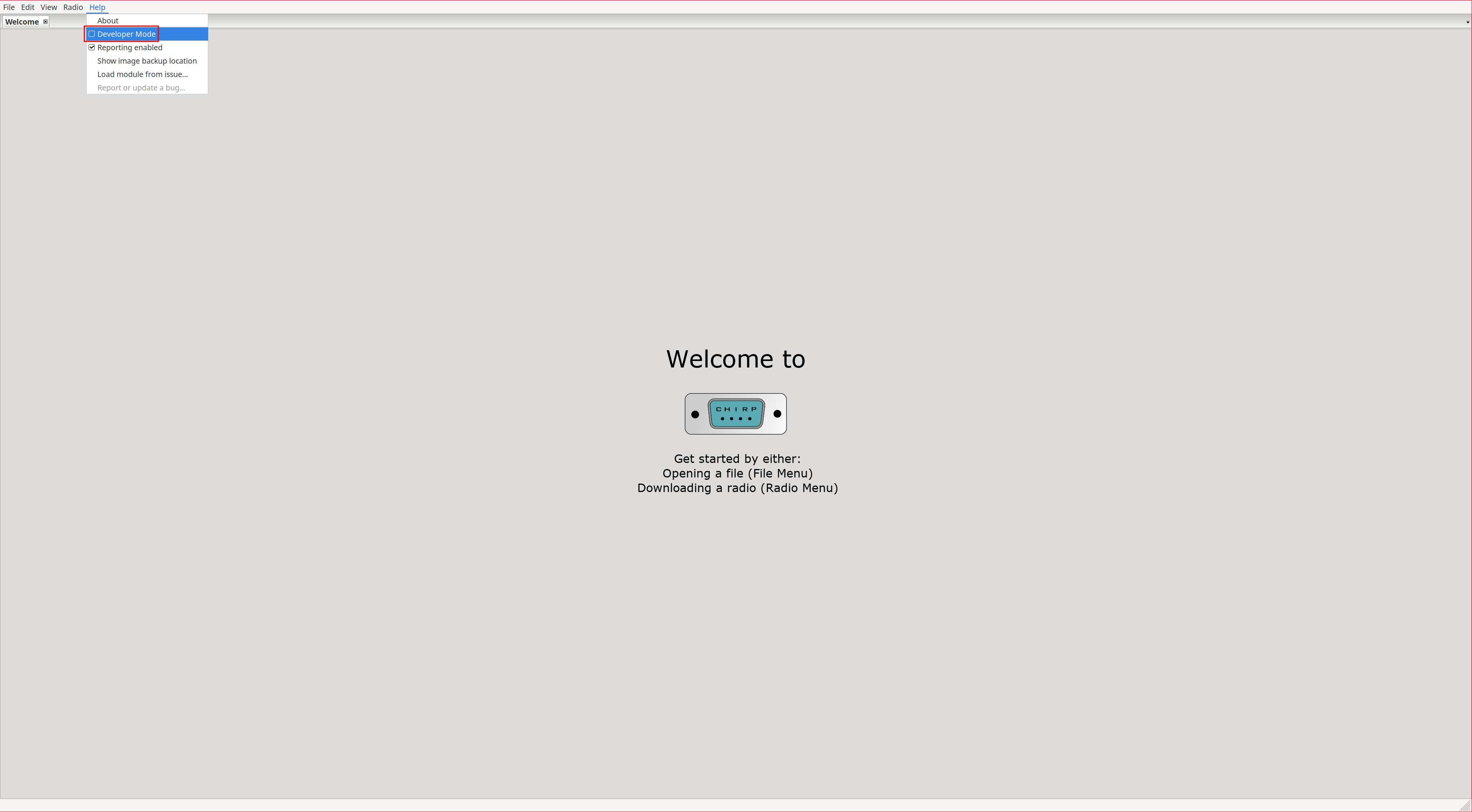

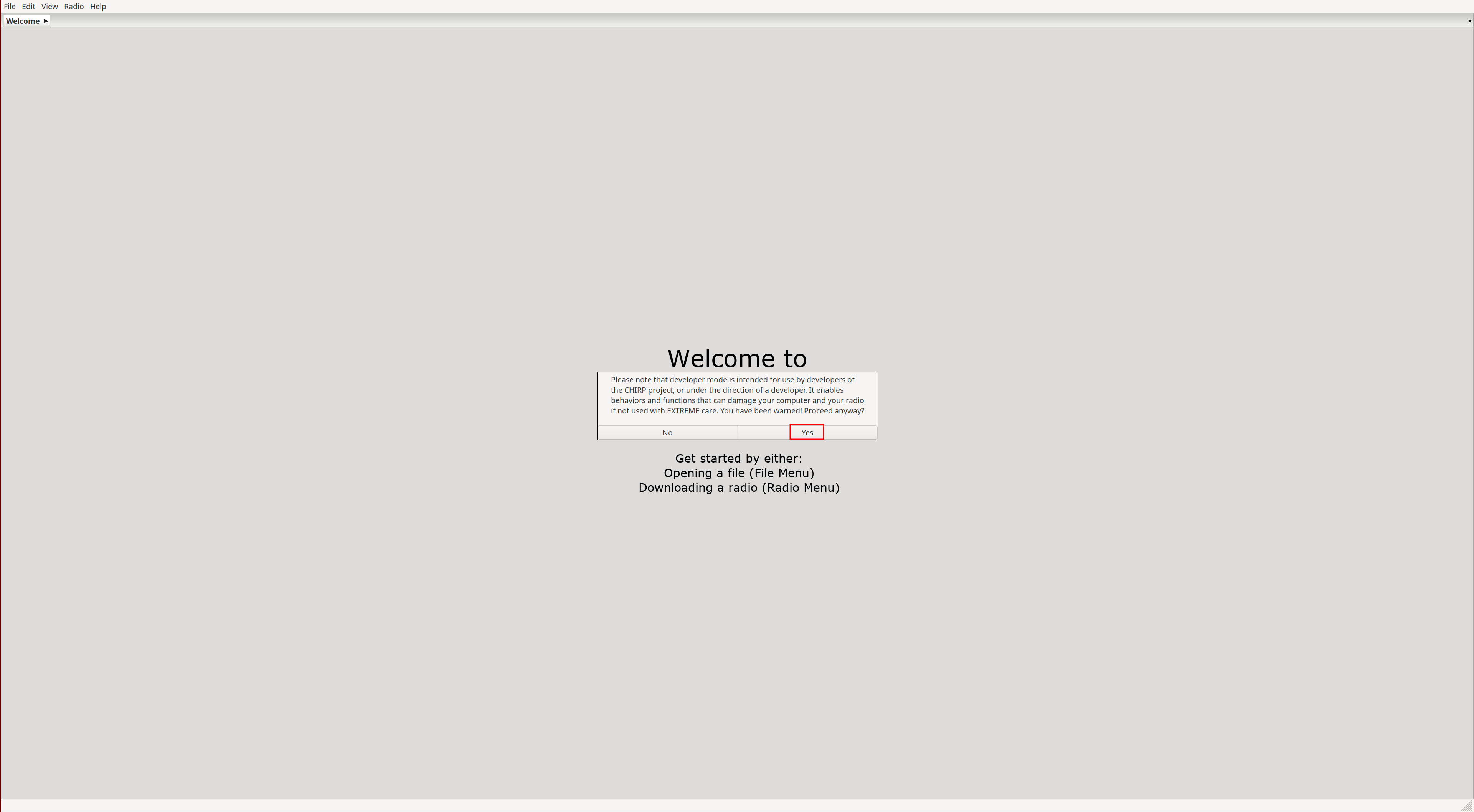

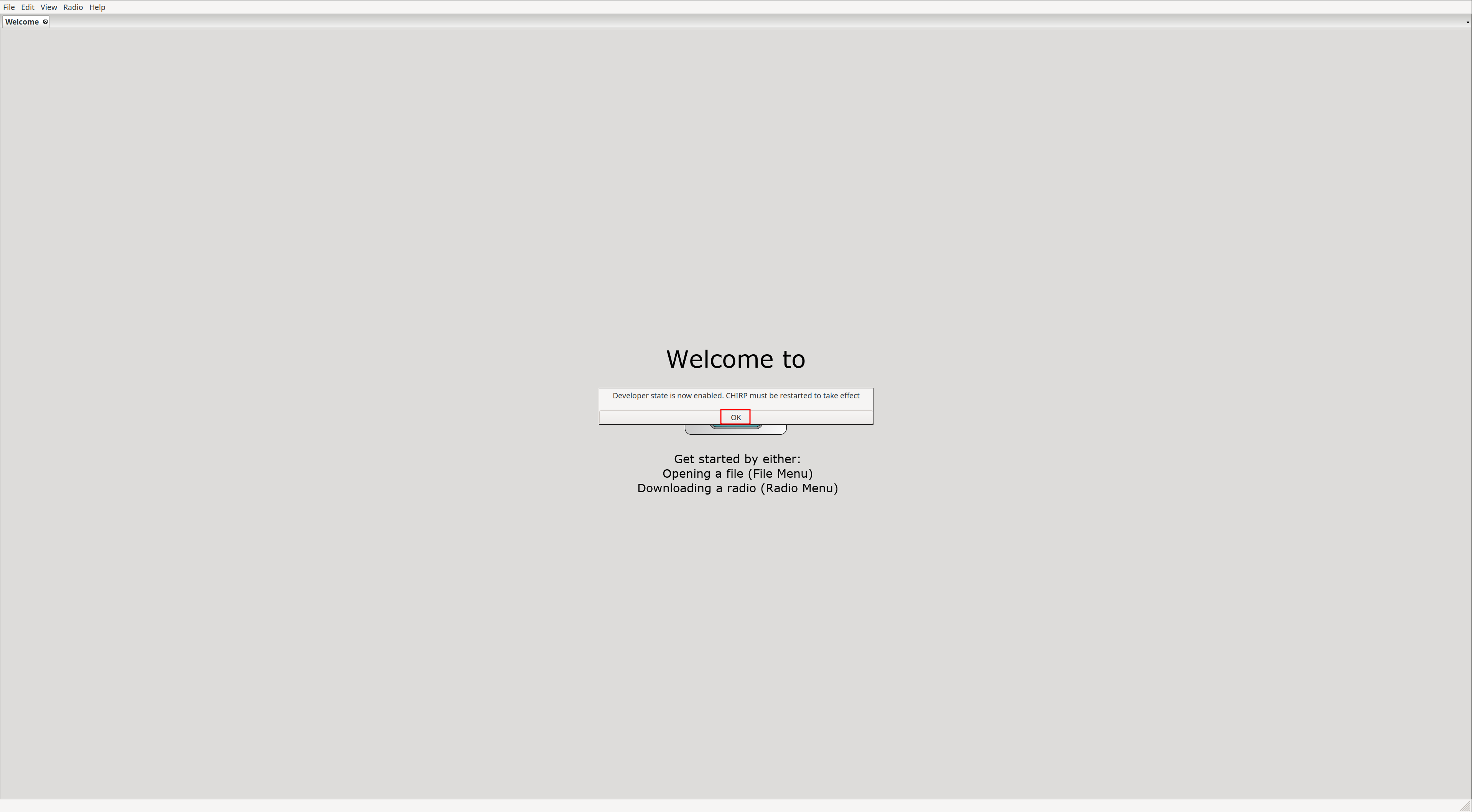

Habilitamos el modo desarrollador:

Help -> Developer mode

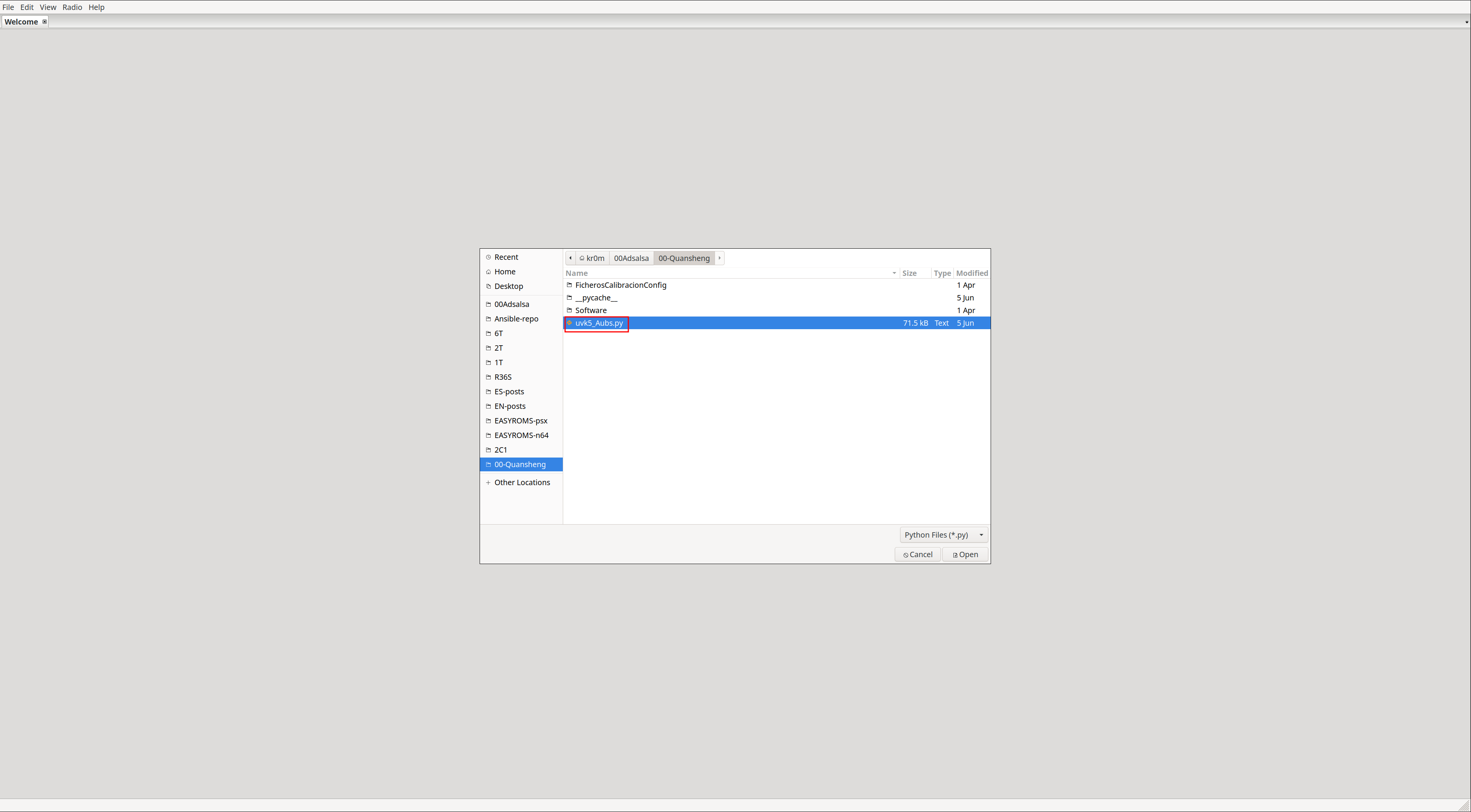

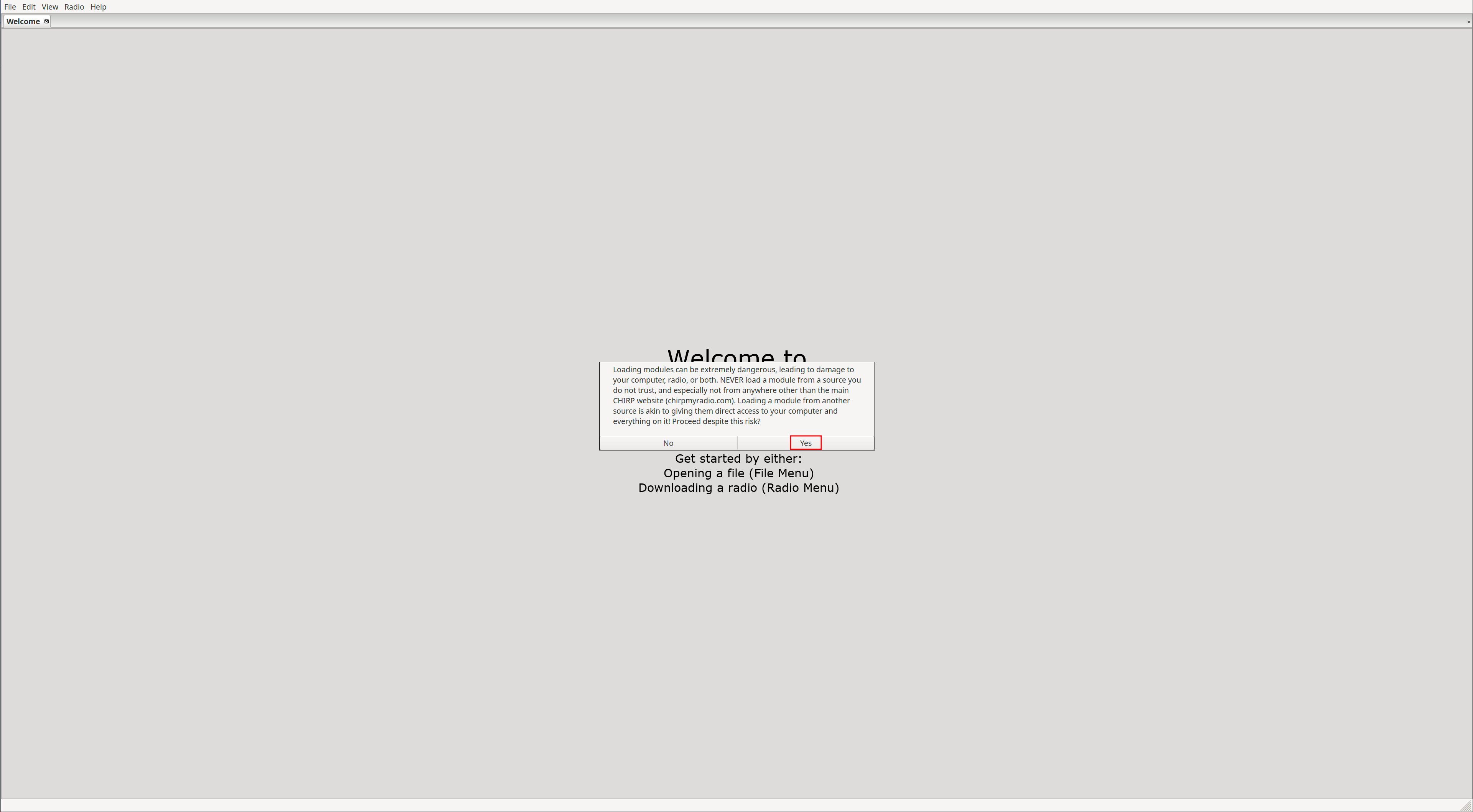

Tras reiniciar ya podemos cargar el driver:

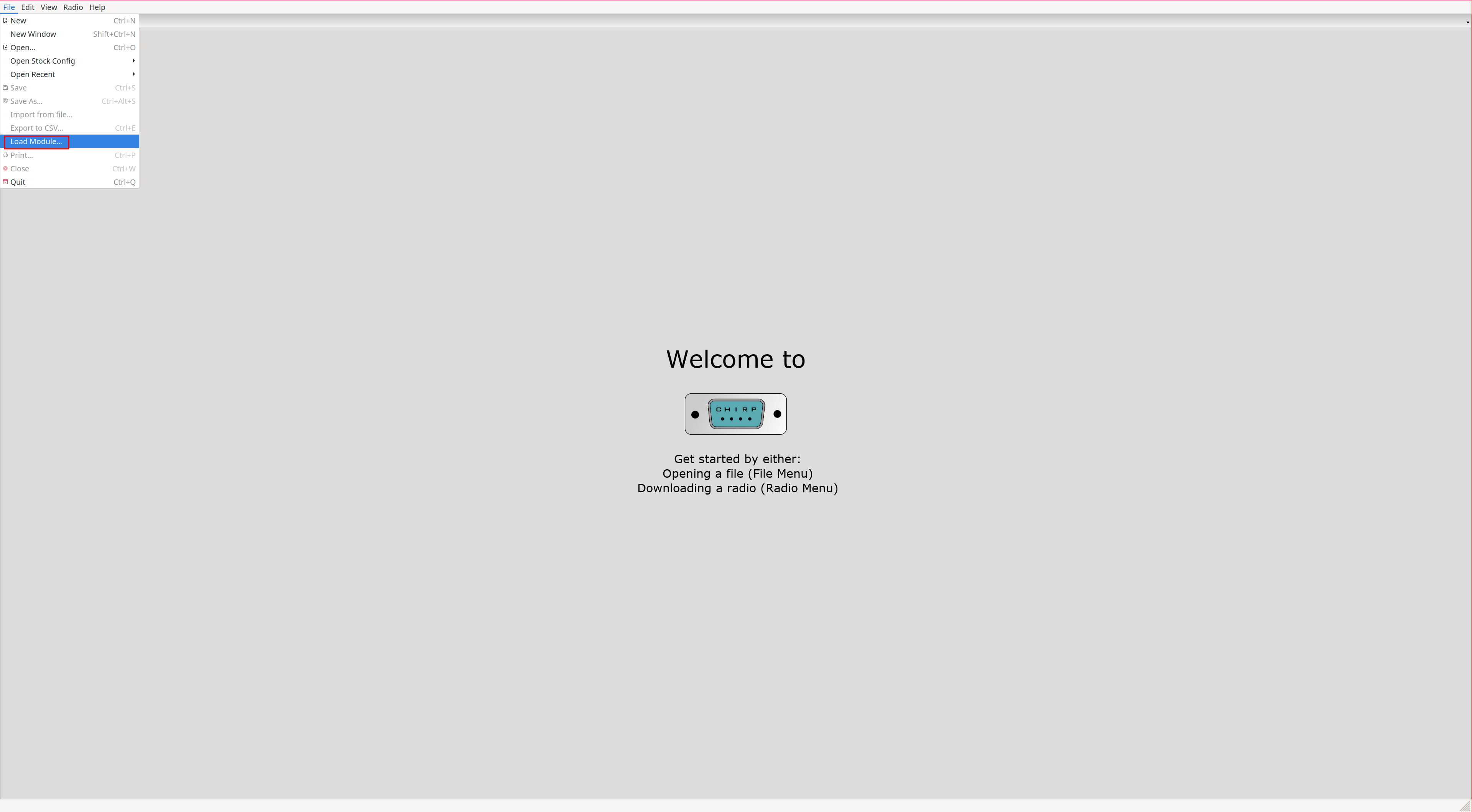

File -> Load Module...

NOTA: CHIRP es un software bastante penoso, por ejemplo si seleccionamos un valor de un desplegable pero no quitamos el foco del parámetro, este NO estará aplicado, es decir si subimos la configuración a la radio, este no se habrá aplicado.

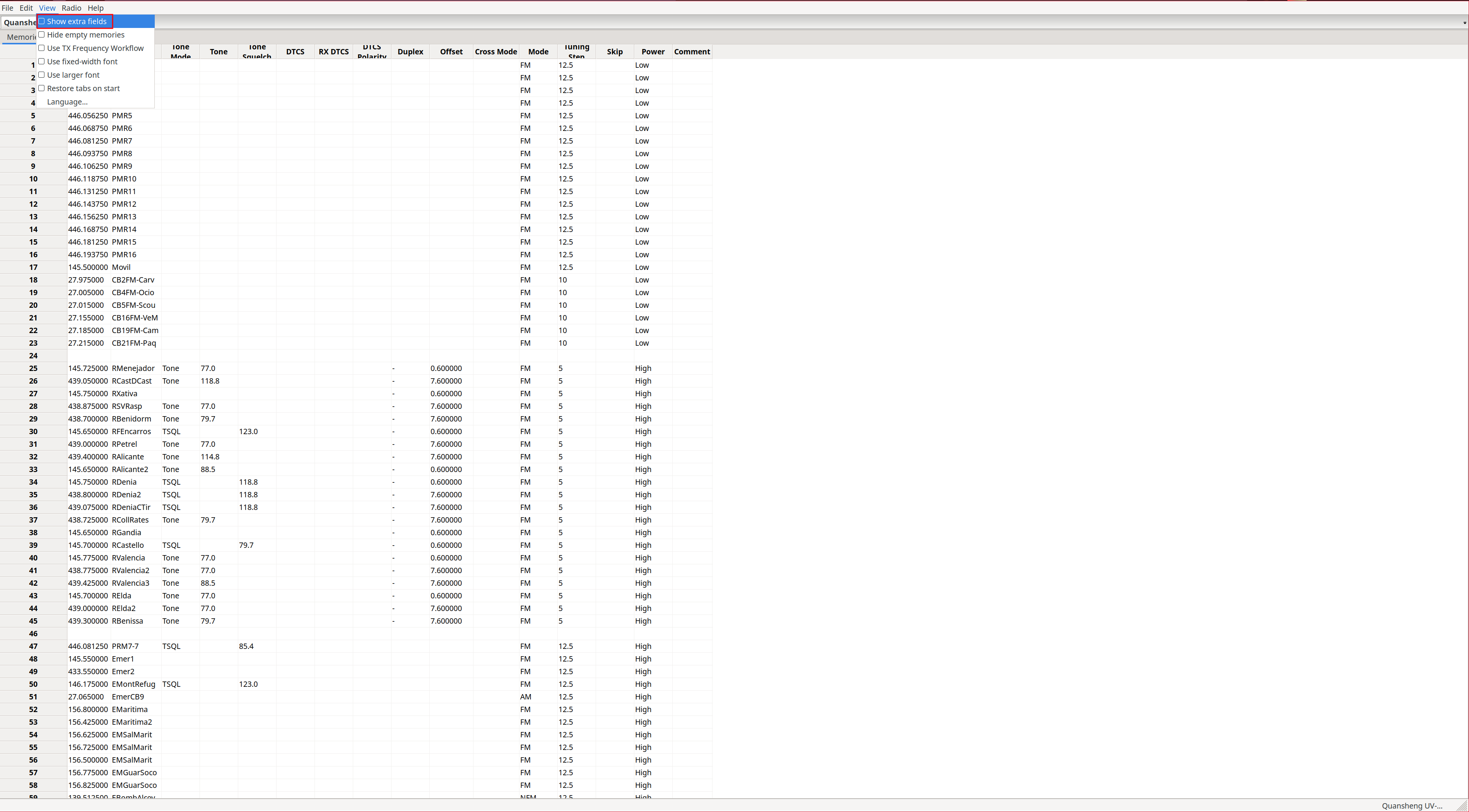

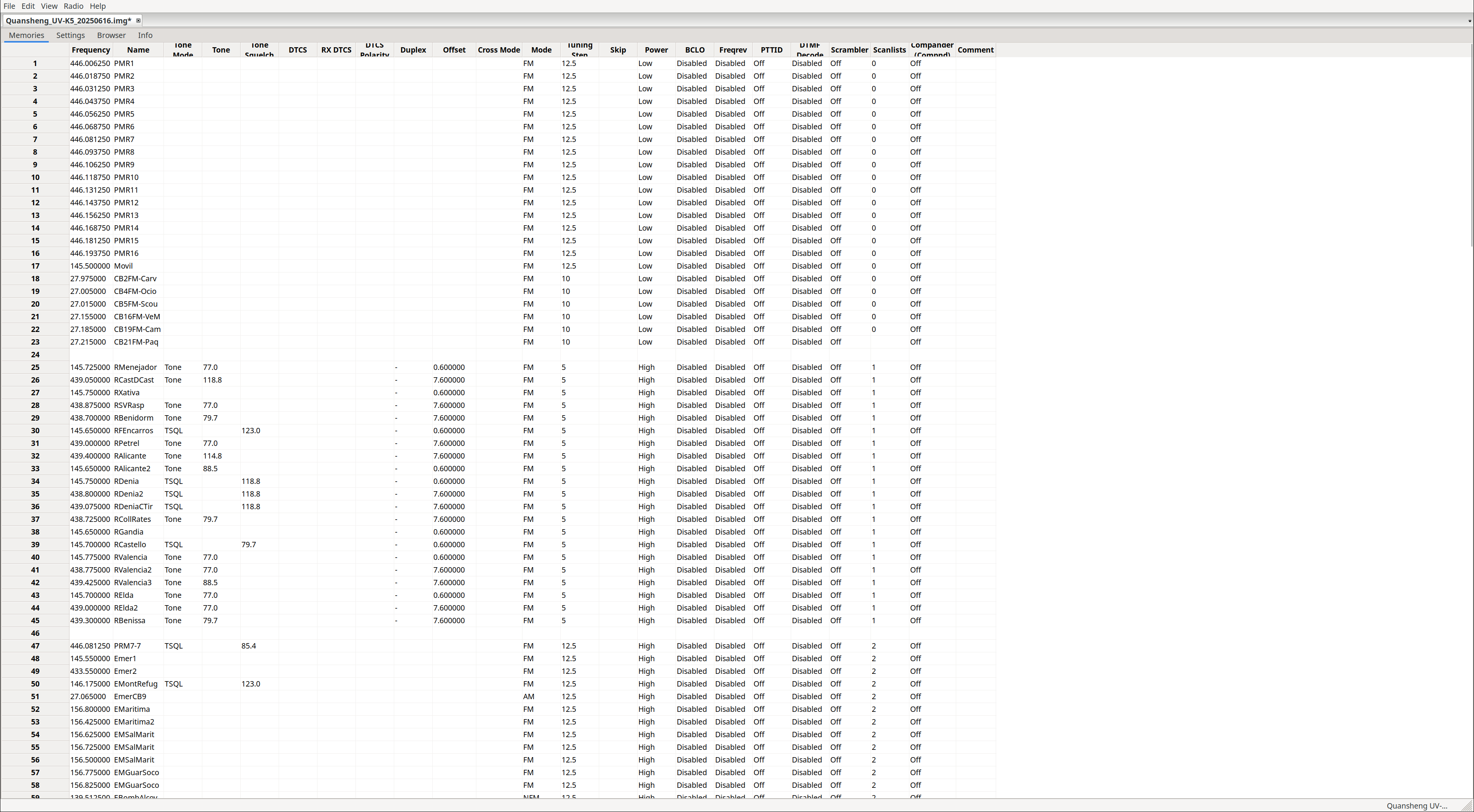

Extra fields:
El primer paso antes de configurar nada es habiltiar los Extra fields ya que así seremos capaces de visualizar todos los parámetros de configuración de AubsUK.

View -> Show extra fields

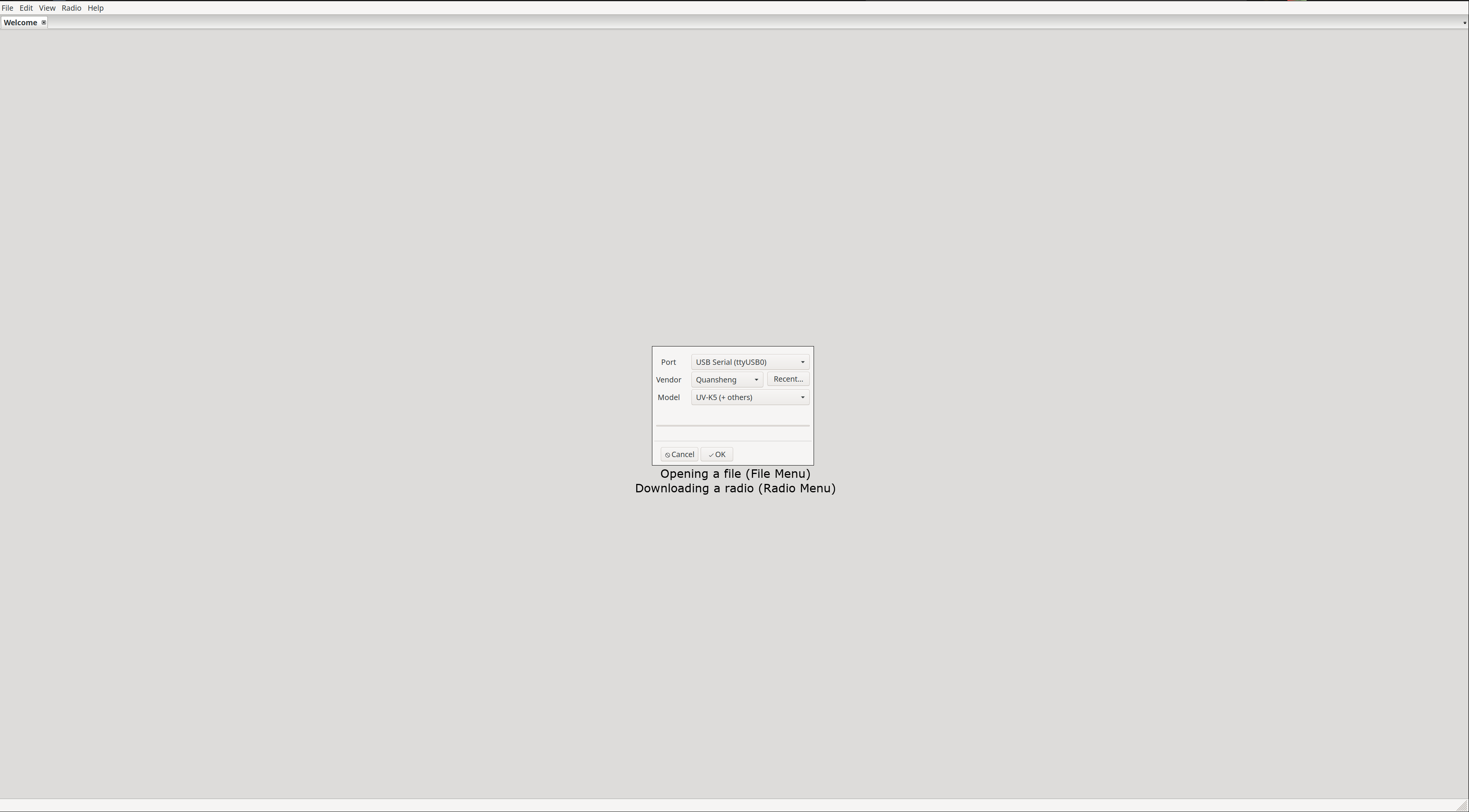

Conectar con la radio:

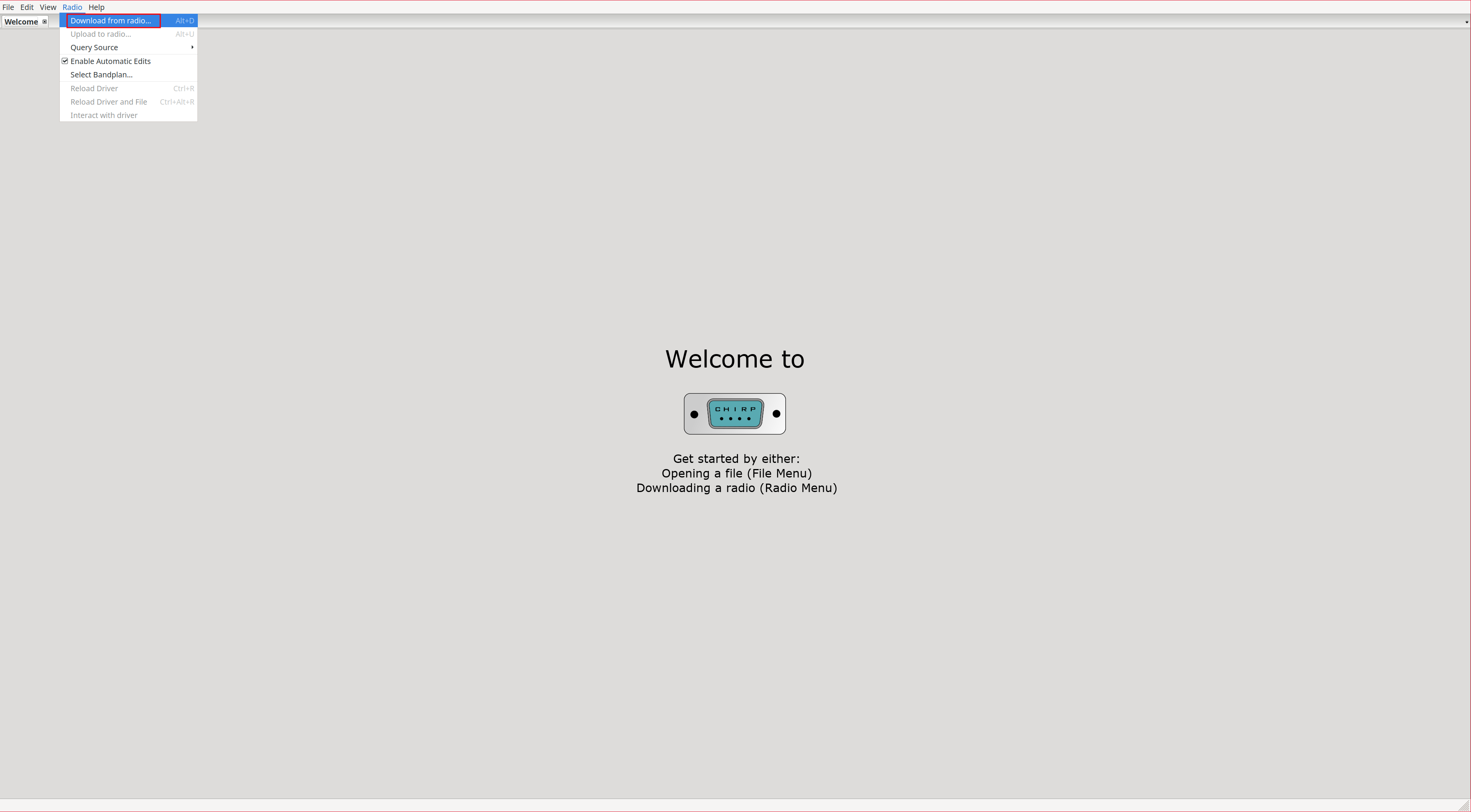

Radio -> Download from radio

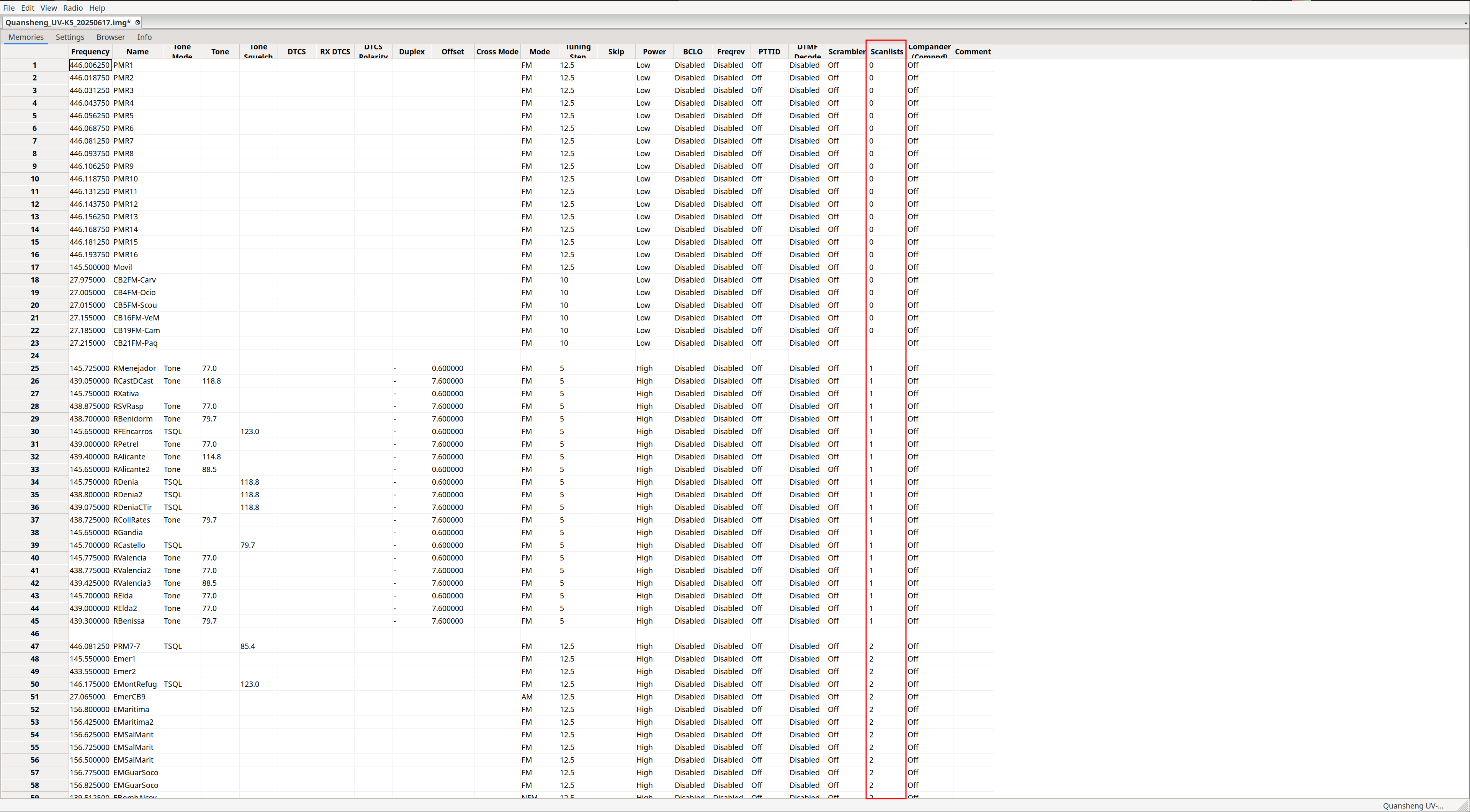

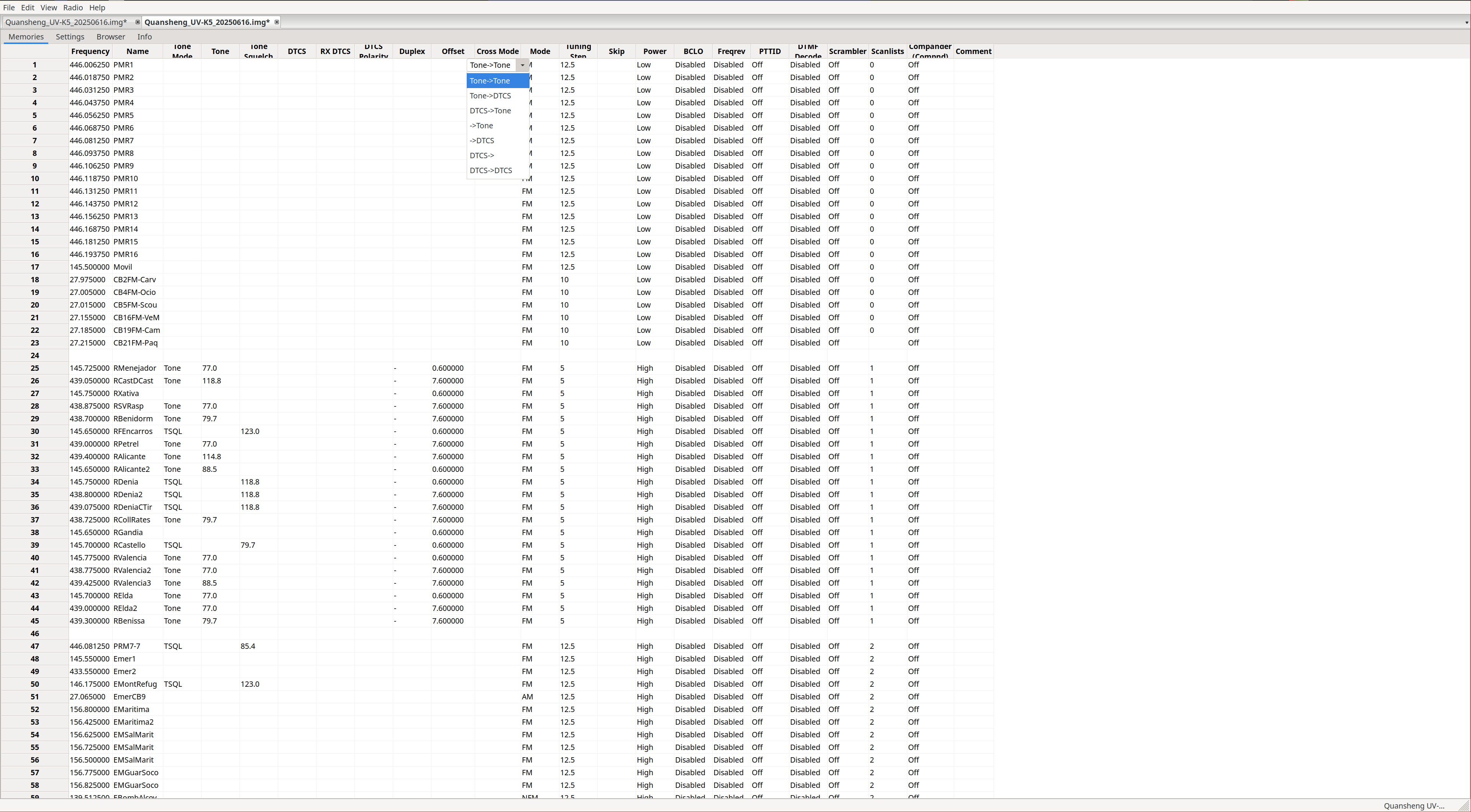

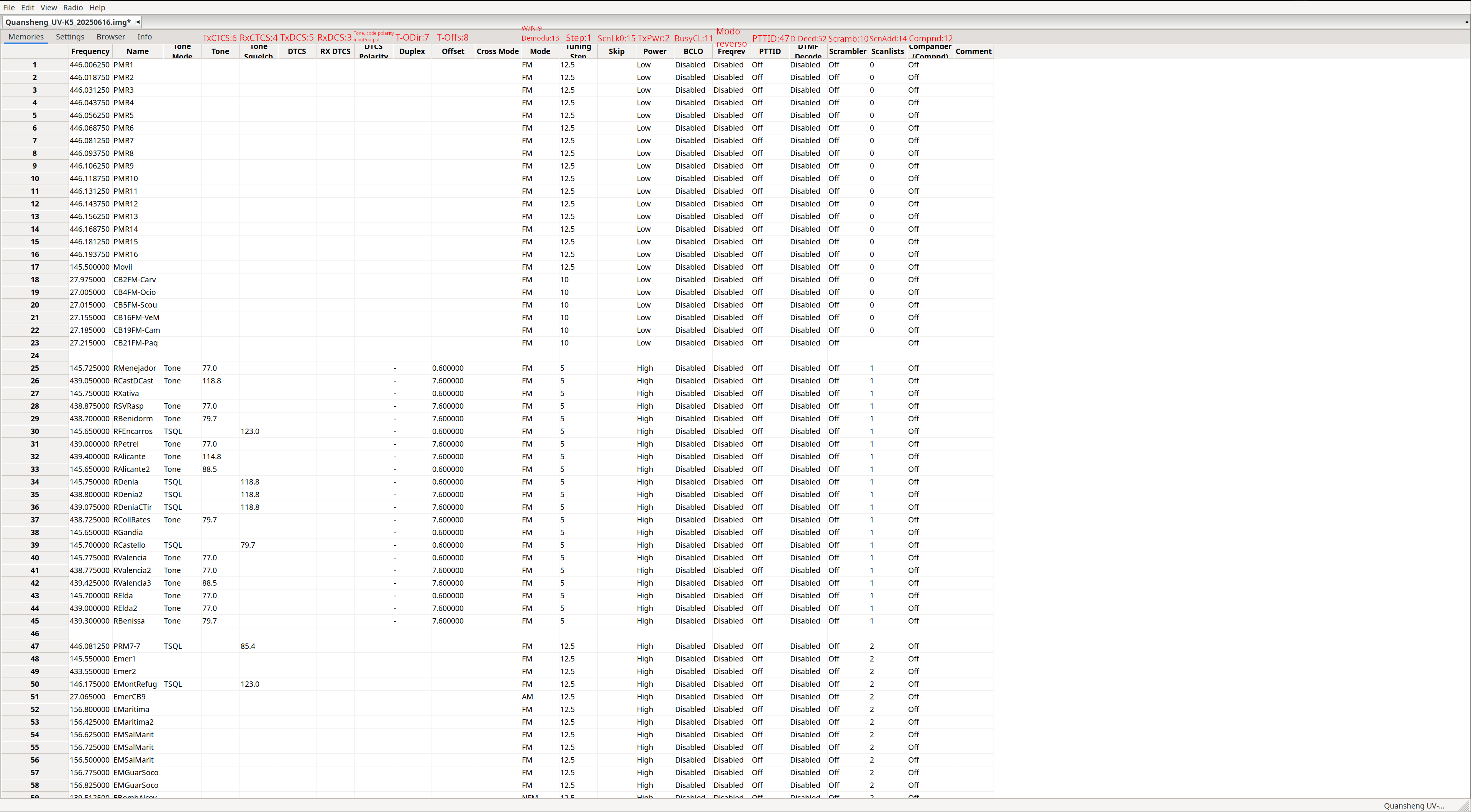

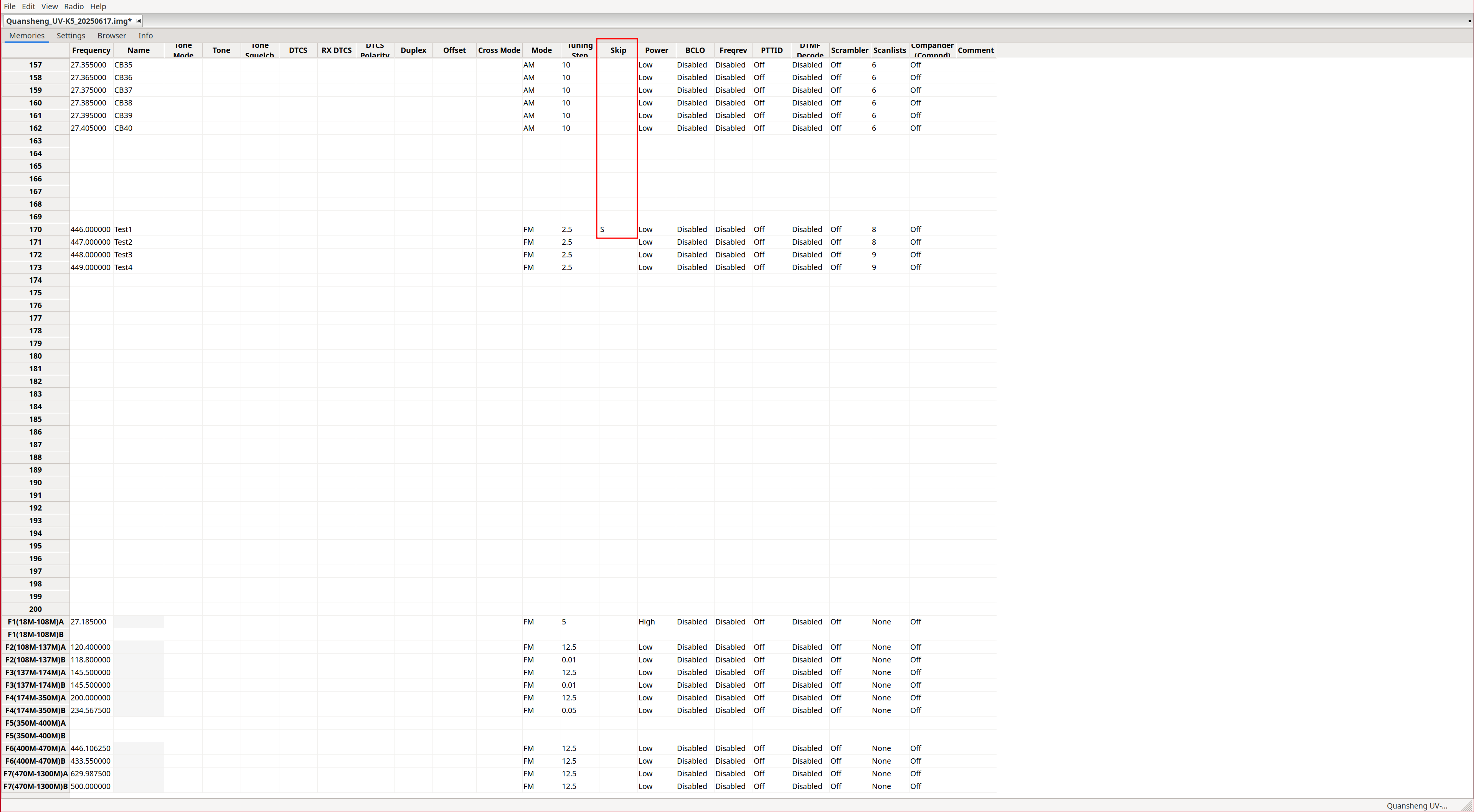

Lista de canales:
Nos mostrará los canales, a mi criterio la interfaz deja mucho que desear ya que es muy complicado entender que es cada campo, hubiese sido mucho mas simple mapear una columna por cada opción del menú del walkie como hace CPS . A pesar de su poca intuitividad intentaré explicar que hace cada parámetro :

La opción DTCS Polarity especifica la polaridad del tono/código de salida/entrada, los tonos solo permiten polaridad positiva(N) mientras que los códigos digitales permiten polaridad positiva(N) y negativa(R):

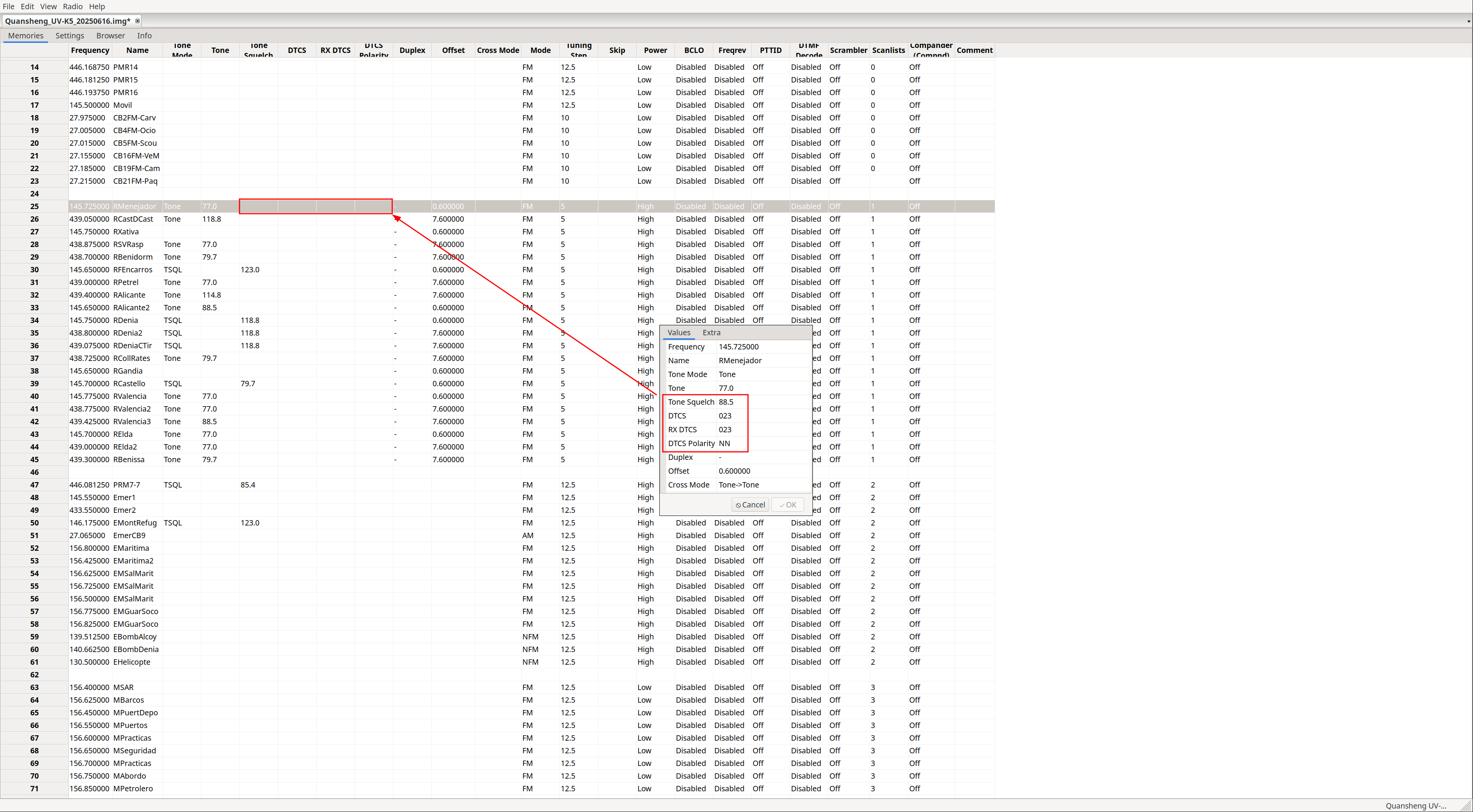

La opción Tone Mode, puede adoptar uno de los siguientes valores:

NOTA: Cross: Este modo debe asignarse cuando deseamos realizar configuraciones mixtas, es decir no tener solo códigos ni solo tonos, si no poder elegir para la entrada si utilizaremos códigos o tonos y de igual manera para la salida. Este campo depende de otra columna: Cross Mode.

La columna Cross Mode determina si se utilizarán códigos o tonos, el primer campo indica la emisión y el segundo la recepción:

NOTA: Por alguna razón falta la opción Tone -> , cosas del CHIRP, supongo que con el tiempo arreglarán este tipo de fallos, recordemos que el soporte para Quansheng todavía es experimental.

Algunos modos son mas restrictivos que otros, por ejemplo si configuramos solo código digital como salida, no tiene sentido tener un tono de entrada configurado, estas restricciones las detecta pero no lo hace muy bien, hay que hacer algunos clicks en mas campos aunque no estemos cambiando nada, para que aplique dichas restricciones.

Lista de bandas:
De igual manera como hacíamos con CPS , desde CHIRP también es posible definir el inicio y fin de cada banda:

FM:            F1 50∽76 MHz
FM:            F2 108∽135.9975 MHz
FM:            F3 136∽173.9975 MHz
FM:            F4 174∽349.9975 MHz
FM:            F5 350∽399.9975 MHz
FM:            F6 400∽469.9975 MHz
FM:            F7 470∽599.9975 MHz
FM:            F7+ XXXXX-XXXXX MHz
AM:            F2 108∽135.9975 MHz

Para modificar los parámetros debemos bajar abajo del todo en la lista de canales:

Modificando estos parámetros alteraremos los límites de frecuencias al escanear en una banda y los parámetros por defecto en las bandas como los tonos/códigos , el ancho de banda, la potencia de emisión y demás parámetros, por supuesto siempre podremos modificar dichos parámetros al vuelo desde el menú del walkie.

Settings:
En las pestaña Settings podemos encontrar el resto de la configuración.

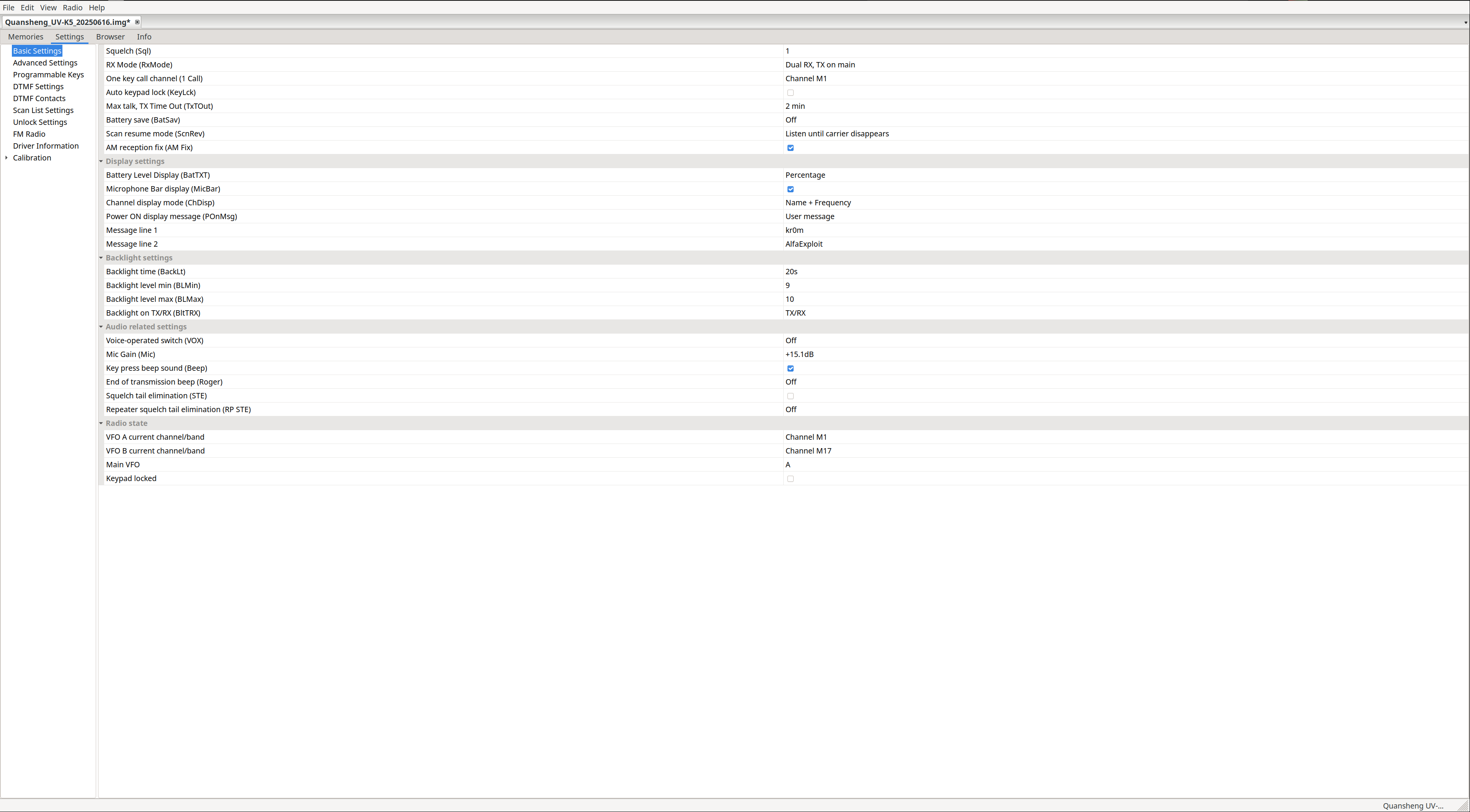

Basic Settings: Como podemos ver AubsUK ha tenido el detalle de indicar a que parámetro del walkie corresponde cada opción.

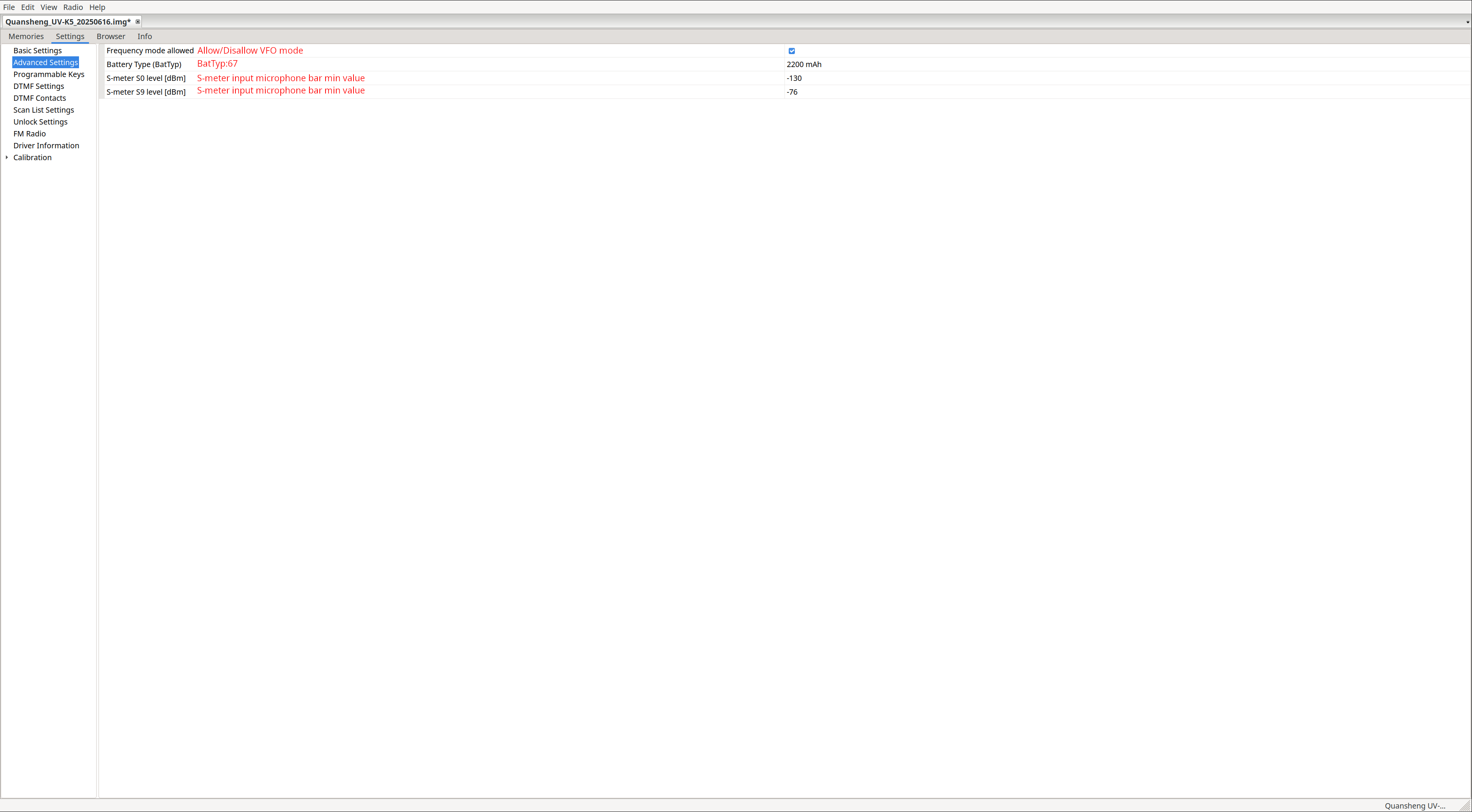

Advanced Settings:

Programmable keys: Configuración de los SideKeys.

DTMF Settings: Configuración de los parámetros DTMF.

NOTA: Debemos tener en cuenta que la funcionalidad DTMF remote kill no funciona correctamente en AubsUK.

DTMF Contacts: Configuración de los contactos DTMF.

Scan Lists: Desde esta sección podremos configurar si queremos que la radio se ponga a escanear en cuanto arranque y que listas se deben escanear cuando el escaneo esté en marcha.

Unlock Settings: Nos permite desbloquear la emisión en frecuencias fuera del rango de radioaficionado y habilitar/deshabilitar el poder utilizar scrambling , del mismo modo que hacíamos desde el menú extendido.

FM Radio: Permite editar los canales de radio memorizados.

Driver information: Muestra la versión de firmware.

Calibration: Permite ajustar los parámetros de calibración. Como se indica en la web de EGZUMER , CHIRP guarda los parámetros de calibración de la radio en los ficheros que genera al guardar, por lo tanto si alguien nos pasa su fichero de CHIRP y esta opción está habilitada, estaremos cargando su calibración.
La mejor manera de hacer un backup de nuestra calibración es mediante k5prog-win. Hay algunos parámetros que el firmware AubsUK(EGZUMMER) no utiliza para nada , CHIRP muestra los valores que hay en la EPROM pero no se utilizan para nada.

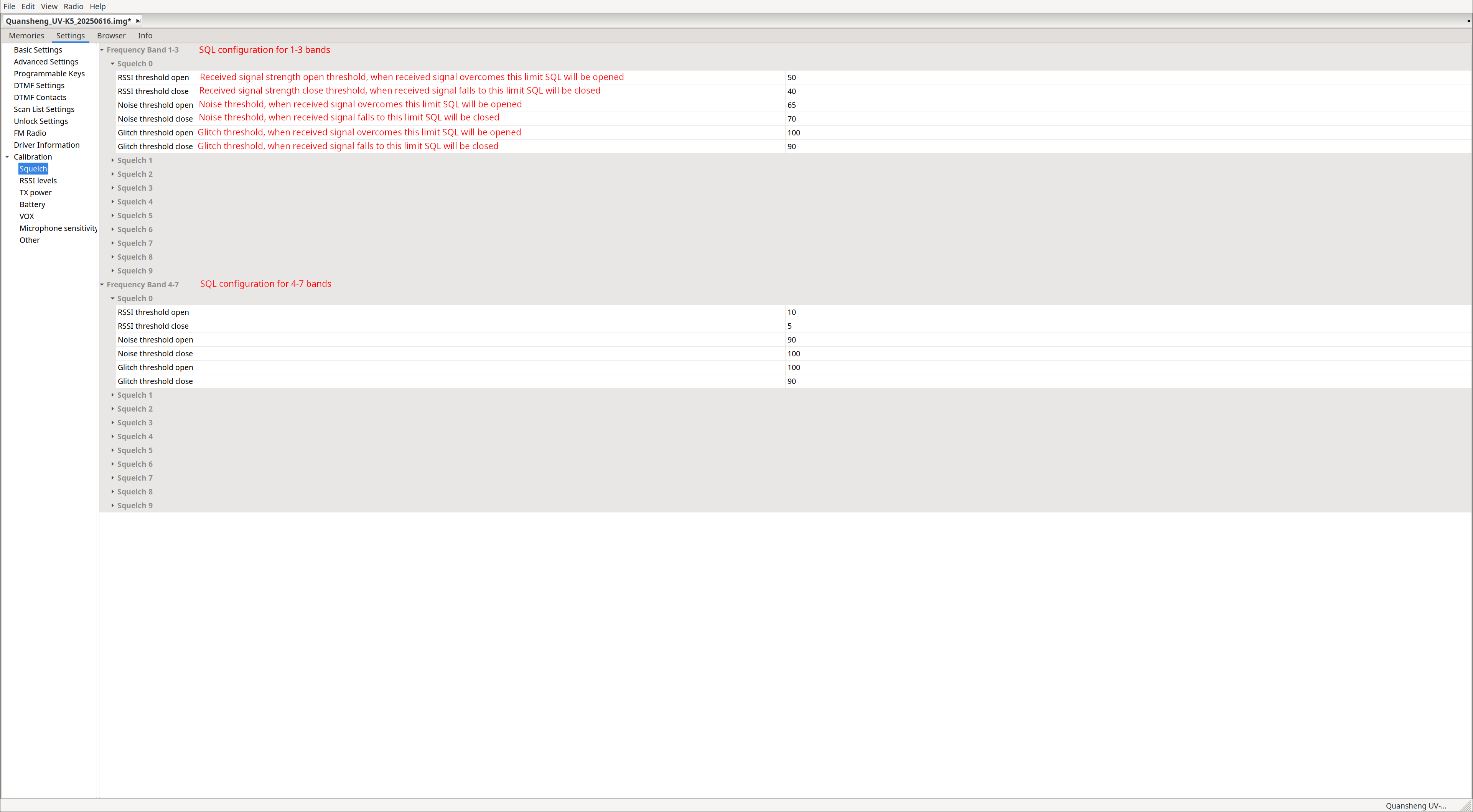

Calibration-Squelch: Permite ajustar los parámetros de cada nivel de squelch(59), solo permite dos configuraciones, una para las tres primeras bandas y otra para las cuatro siguientes. Estos valores son leídos y multiplicados por dos por el firmware.

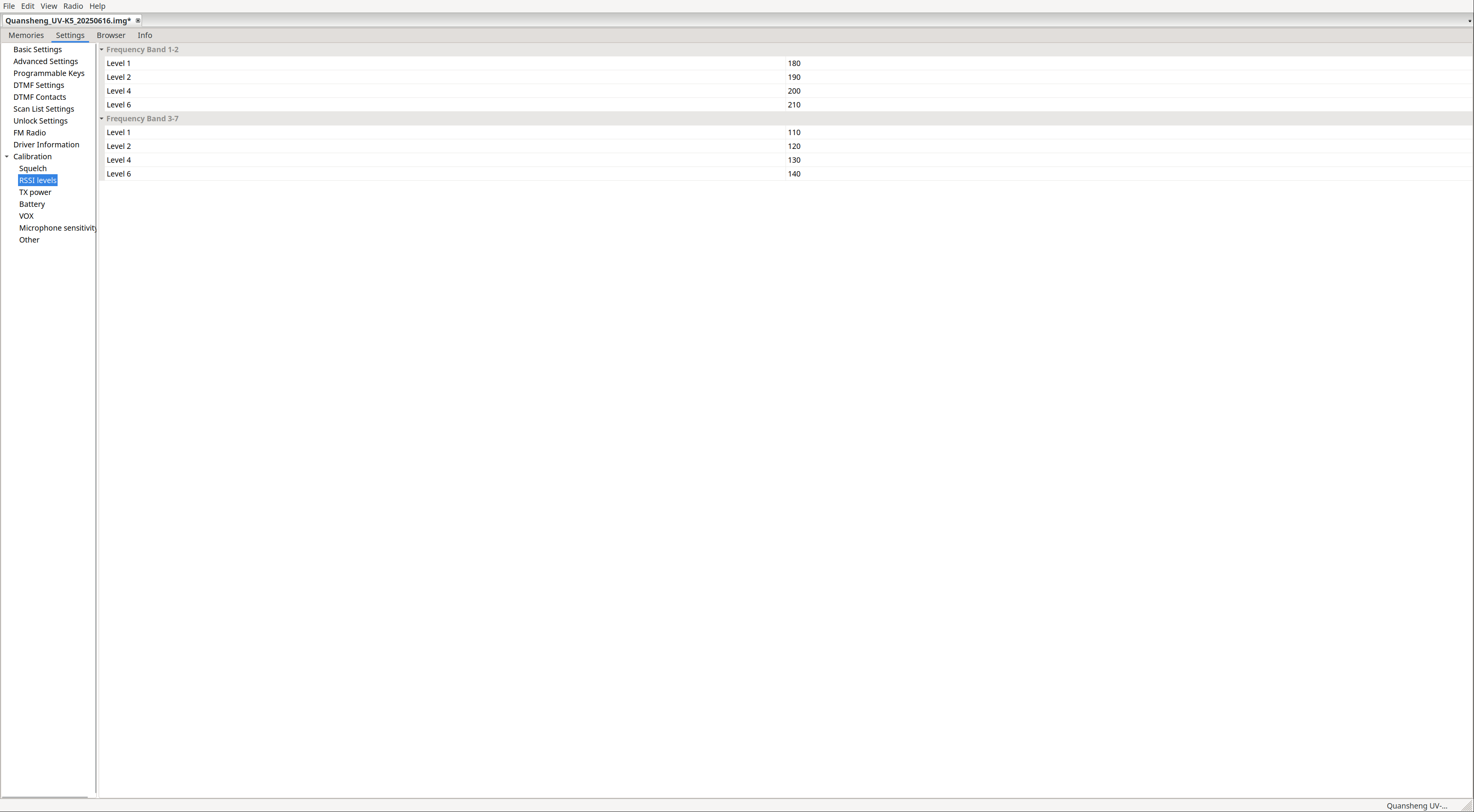

Calibration-RSSI levels: Podemos definir los umbrales de calidad de la señal entrante para mostrar X o Y barritas, solo permite dos configuraciones, una para las tres primeras bandas y otra para las cuatro siguientes. Solo se utiliza si el firmware fué compilado con la opción ENABLE_RSSI_BAR=0.

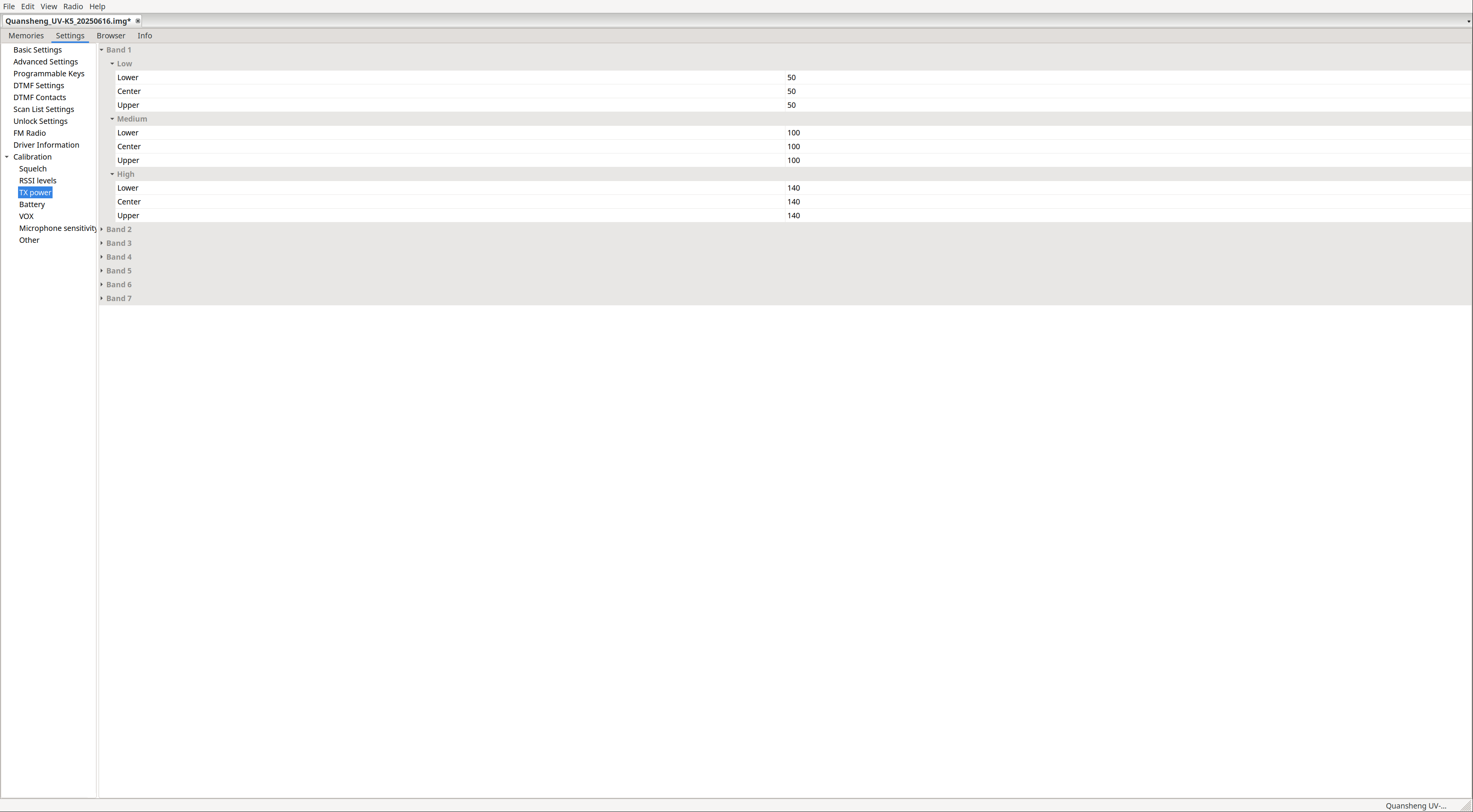

Calibration-TX power: Permite definir la potencia con la que emitir en cada banda. Si se compila el firmware con la opción ENABLE_REDUCE_LOW_MID_TX_POWER habilitada el valor de la potencia media se divide entre 3 y el de potencia baja por 5.

Se pueden observar los valores Lower/Center/Upper, esto es debido a que las bandas se dividen en regiones de XMHz, según la región de la banda en la que estemos operando, se aplicará una potencia u otra. Por ejemplo si estamos en la banda F1, con el walkie configurado en potencia Low, mientras permanezcamos en la región baja emitiremos a: Band 1 -> Low -> Lower, pero con la misma configuración en la región alta de la banda F1, sería: Band 1 -> Low -> Upper.

Calibration-Battery: Solo se utiliza el nivel 3. Este valor es el configurado mediante el procedimiento de calibración de batería.

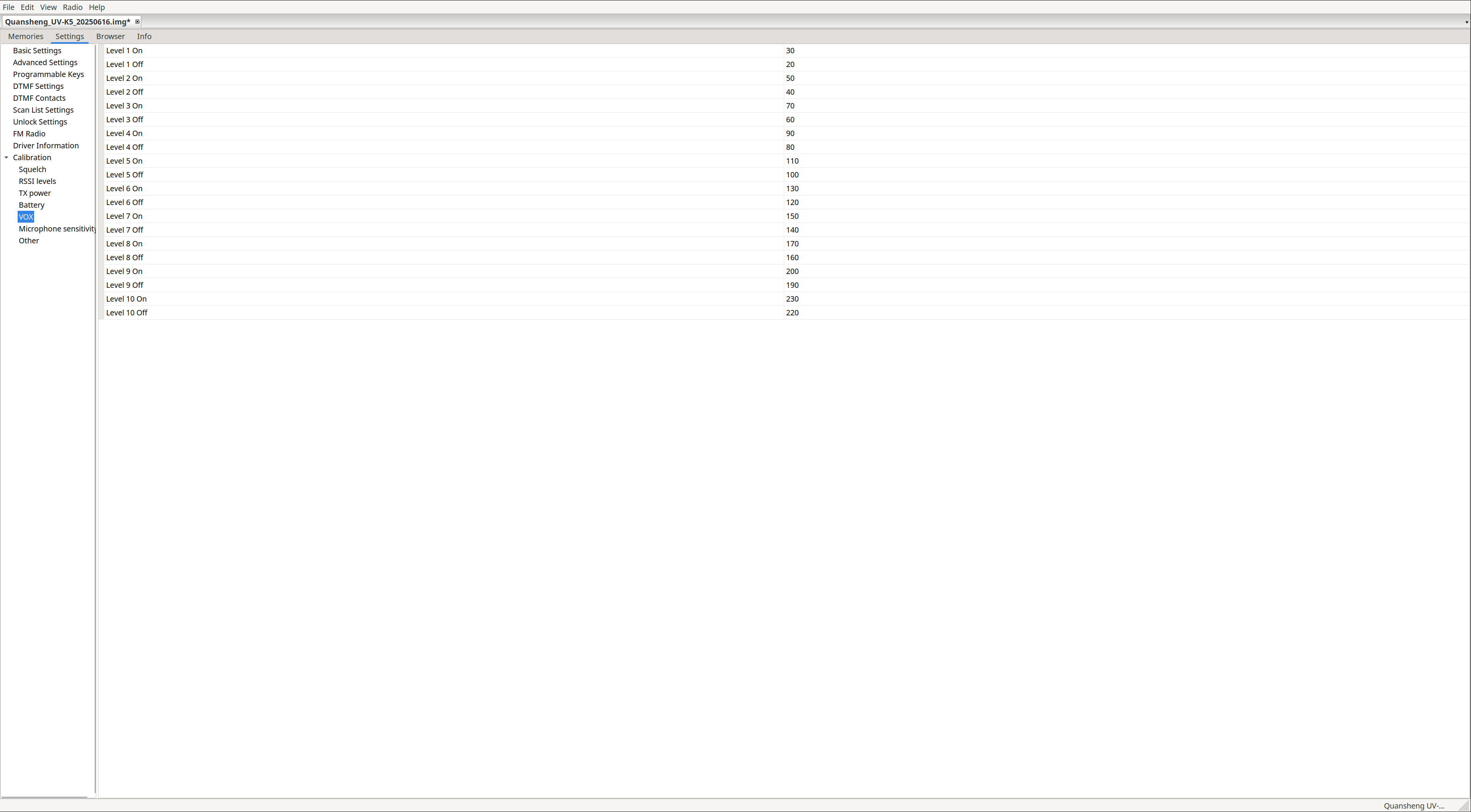

Calibration-VOX: Permite definir los umbrales de activación del VOX en cada uno de los niveles.

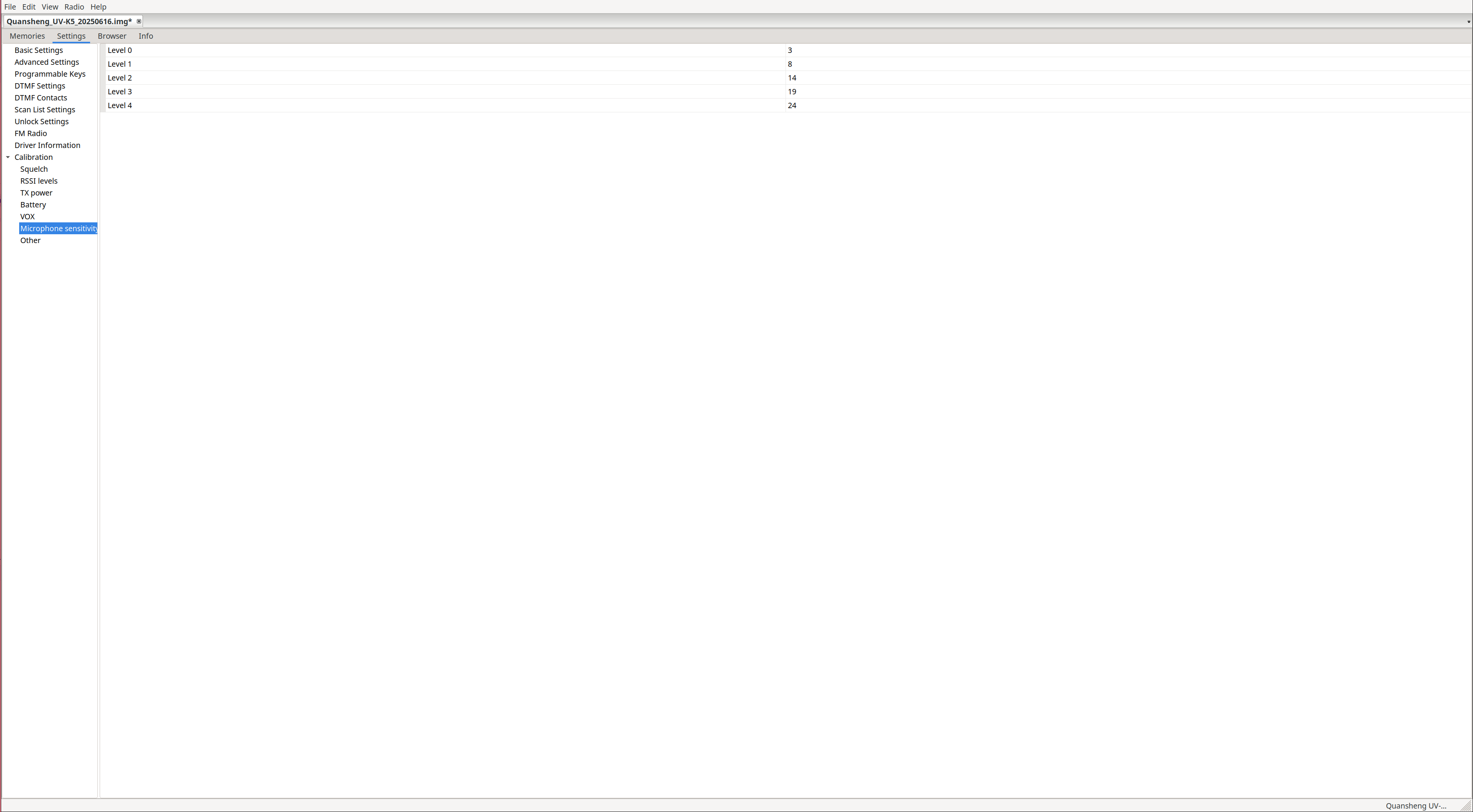

Calibration-Microphone sensitivity: No se utiliza.

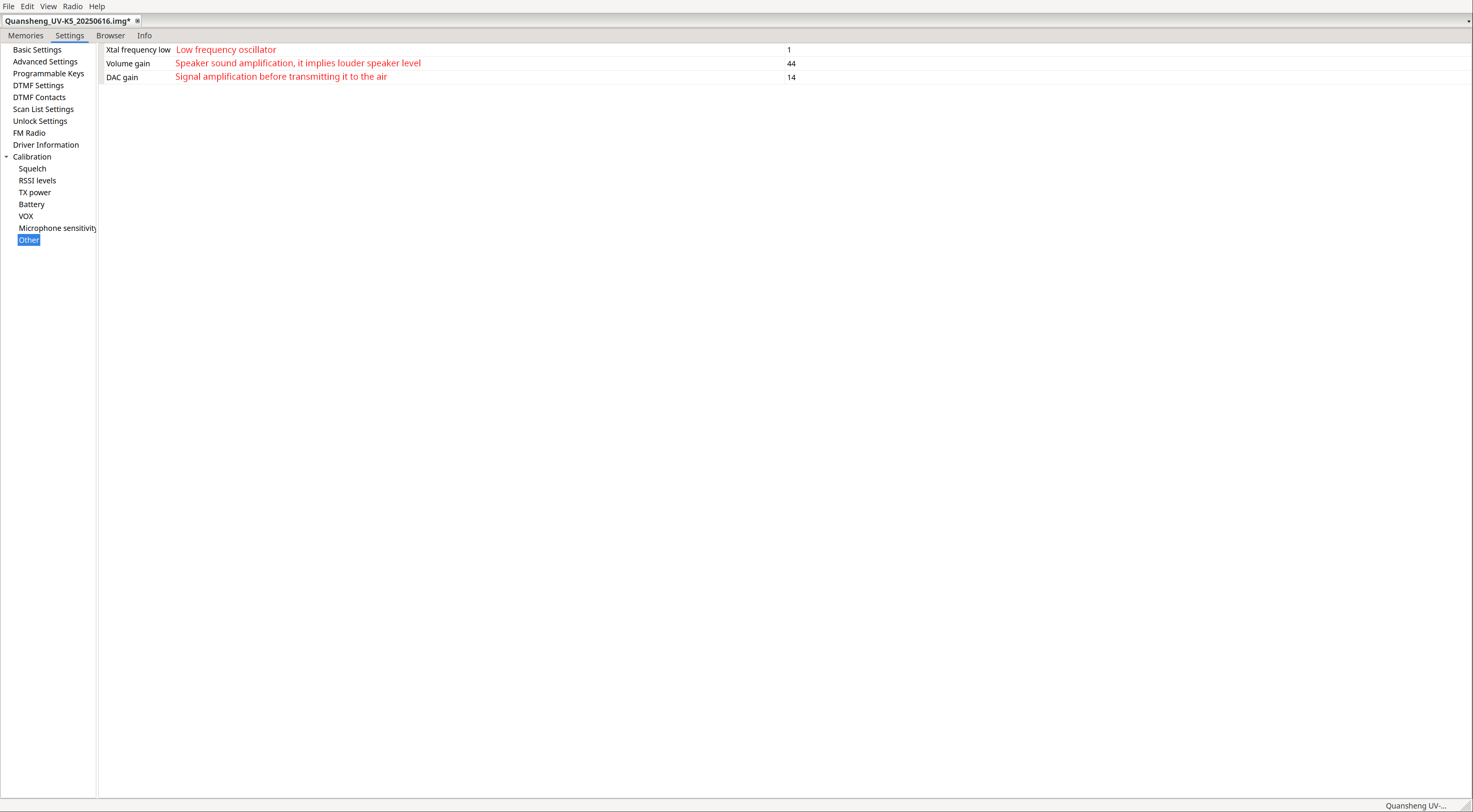

Calibration-Other: Configuración de la frecuencia del cristal y la ganancia del volumen y el DAC.

Según el datasheet del chip de radio , el walkie viene con un cristal de 26MHz y existe un condensador variable que se emplea para la calibración de la frecuencia del cristal:

Cvar is an adjustable capacitor for frequency calibration.

Yo imagino que un cristal de 26MHz se considera de frecuencia baja y por este motivo Xtal frequency low recibe un valor de 1 por defecto, no creo que haya que tocar este parámetro a no ser que realicemos modificaciones hardware en el walkie.

Funciones específicas:

Ahora pasemos a las funciones específicas de AubsUK, algunas de ellas ya fueron exploradas en la sección funciones resaltadas en negrita si se trata de una funcionalidad adicional respecto al stock firmware y subrayado si es una funcionalidad adicional respecto a EGZUMMER.

Añadir un canal a una lista de escaneo:

En modo canal accedemos al menú M(A) -> ScnAdd(14), entramos dentro y mediante los botonoes numéricos habilitamos y deshabilitamos el canal de las diferentes listas de escaneo.

En este video vamos a dejar los canales Test1/2 en la scanlist8 y los canales Test3/4 en la scanlist9:

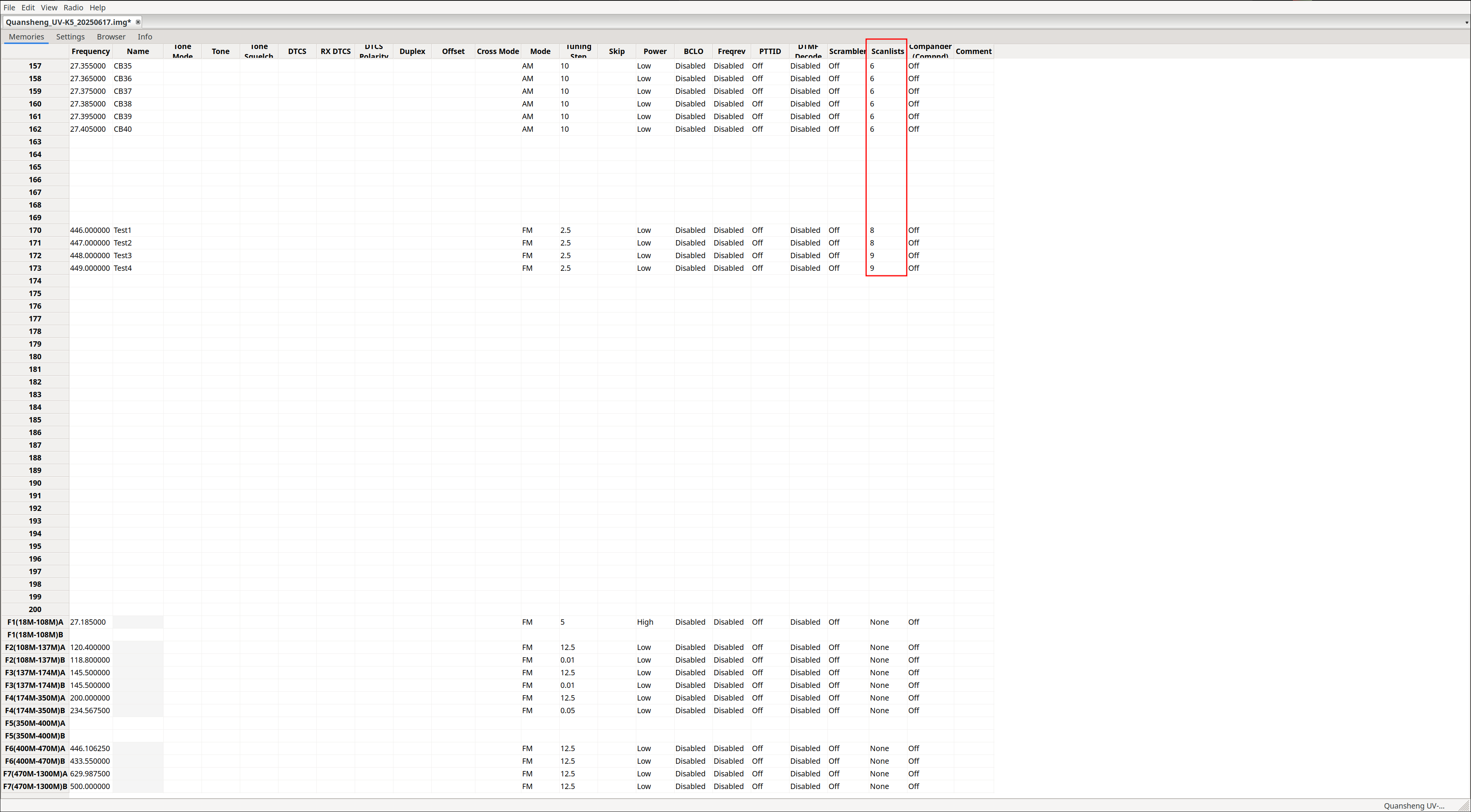

Para gestionarlo desde CHIRP debemos acceder a la sección Memories -> Scanlists

Escaneo de listas:

Para escanear listas debemos mantener presionada la tecla *(Scan) estando en modo canal , en la parte superior veremos las listas habilitadas en el escaneo(0-9).
Para habilitar/deshabilitar listas tan solo debemos presionar la tecla del número de lista correspondiente, según el estado de la lista y el estado del escaneo, la lista será mostrada de una forma u otra:

• Número de la lista: Lista habilitada y el escaneo está actualmente escaneándola.
• *: Lista habilitada pero el escaneo no está escaneándola ahora mismo.
• -: Lista deshabilitada.

El LED se comportará de diferente manera según la acción que estemos realizando sobre la lista:

• Verde: Se habilita una lista de escaneo.
• Rojo: Se deshabilita una lista de escaneo.

En este video podemos ver como voy habilitando/deshabilitando listas a escanear:

Para gestionarlo desde CHIRP debemos acceder a la sección Settings -> Scan List Settings

Lockouts:

Se puede deshabilitar un canal de los escaneos de dos formas distintas.

Exclusión permanente:
Si queremos deshabilitar un canal de los escaneos de forma permanente debemos acceder al menú M(A) -> ScnLkO(15):

Para gestionarlo desde CHIRP debemos acceder a la sección Memories -> Skip

Exclusión temporal:
También es posible excluir el canal solo de forma temporal hasta el próximo reinicio del walkie, esto resulta muy útil si en un canal hay señal y está interrumpiendo constantemente el escaneo. Para ello debemos presionar *(Scan), el LED parpadeará en rojo dos veces y el canal quedará excluido.

Este tipo de exclusión obviamente no es posible administrarla desde CHIRP ya que este requiere de un reinicio del walkie cada vez que se carga la configuración en la radio.

Scan on start:

Este firmware permite iniciar el escaneo de forma automática en el arranque del walkie, según el modo en el que estuviese la radio en el apagado, se comportará de una forma u otra:

• Modo canal : Seguirá el escaneo tal y como estuviese la última vez que se hizo uso de él.
• Modo VFO : Escaneará desde la última frecuencia que se introdujese en modo VFO.

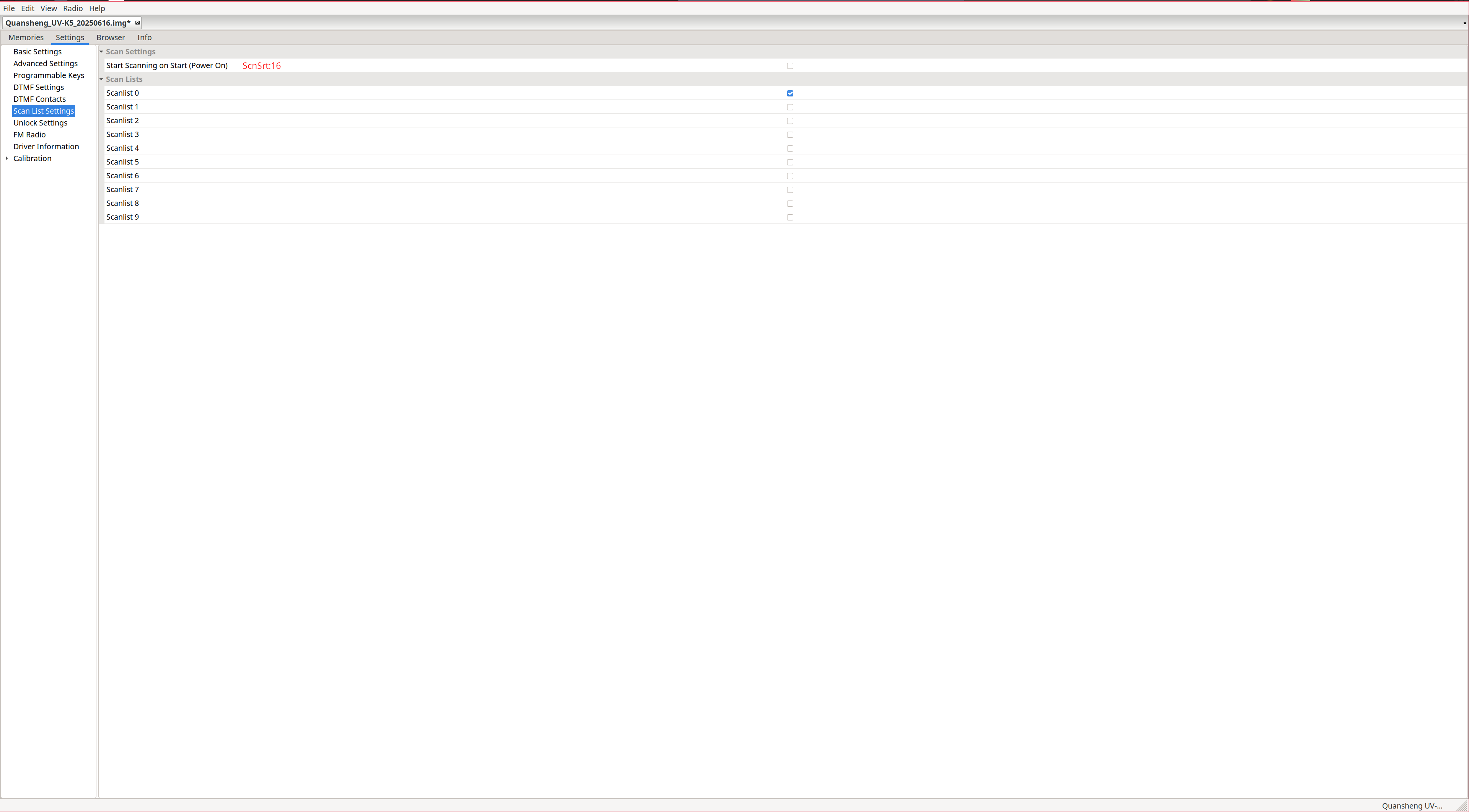

Para habilitar dicha función debemos acceder al menú M(A) -> ScnSrt(16):

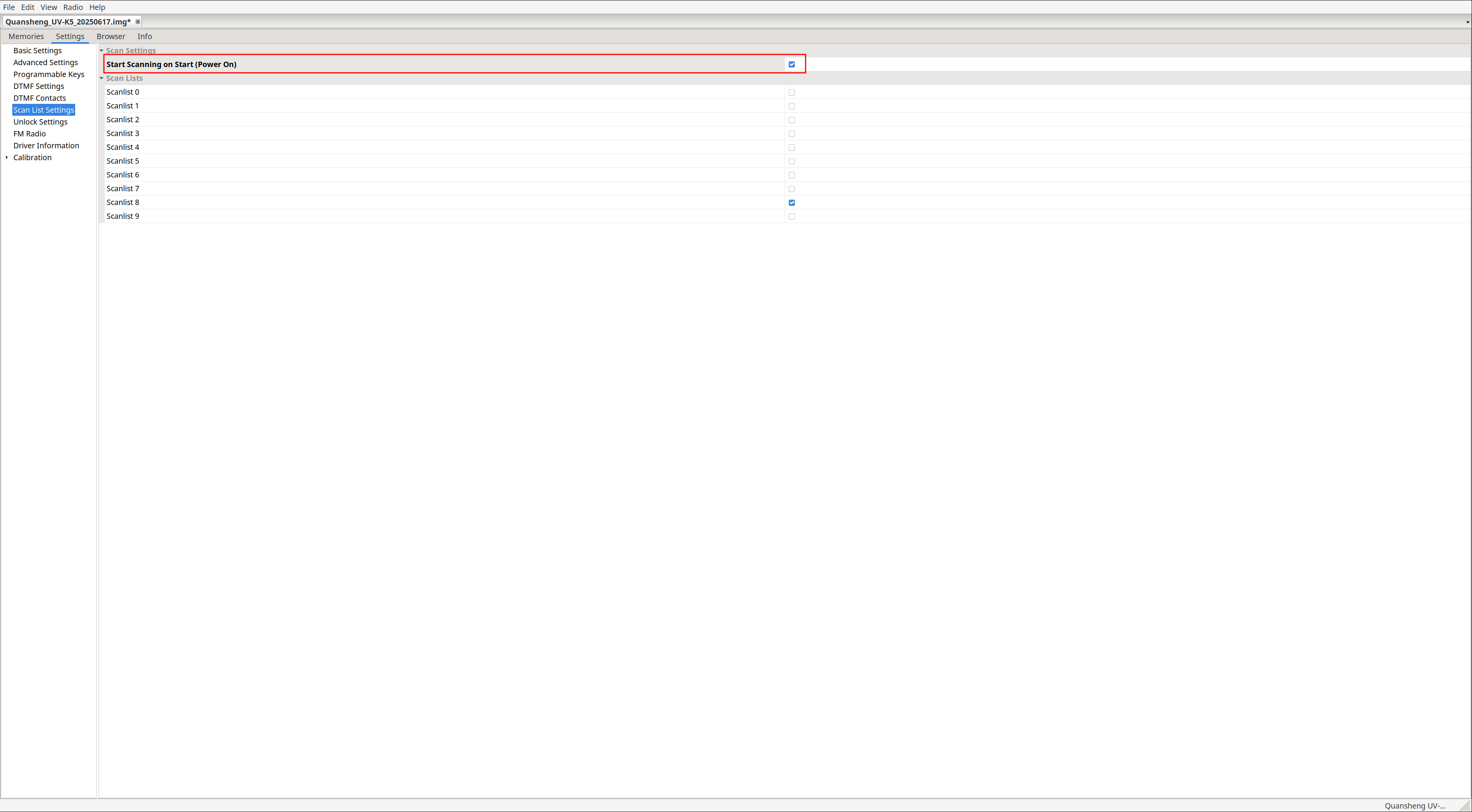

Para gestionarlo desde CHIRP debemos acceder a la sección Settings -> Scan List Settings

ScanList members:

Podemos ver de forma sencilla que canales conforman cada una de las listas de escaneo, accedemos al menú M(A) -> SLists(17), para ir directamente a los miembros de una lista tan solo debemos presionar el número correspondiente a dicha lista:

En CHIRP simplemente debemos visualizar la lista de canales Memories -> Scanlists

Bugs:

Este firmware presenta una serie de bugs a tener en cuenta:

• Llamadas DTMF entre firmwares, podemos ver el problema en detalle en la sección Llamadas DTMF.
• Kill code, parece estar completamente roto, podemos ver el problema en detalle en la sección Remote kill.

Además parece que CHIRP está muy bugeado a día de hoy, al menos con este modelo de walkie, por ejemplo podemos ver en el canal25 que SOLO hay un tono analógico de salida configurado pero en Properties vemos tonos digitales y demás.

Como nota final agraceder a mi amigo Manhattan su inestimable ayuda al haberme prestado su walkie para llevar a cabo todas las pruebas realizadas en este artículo.
